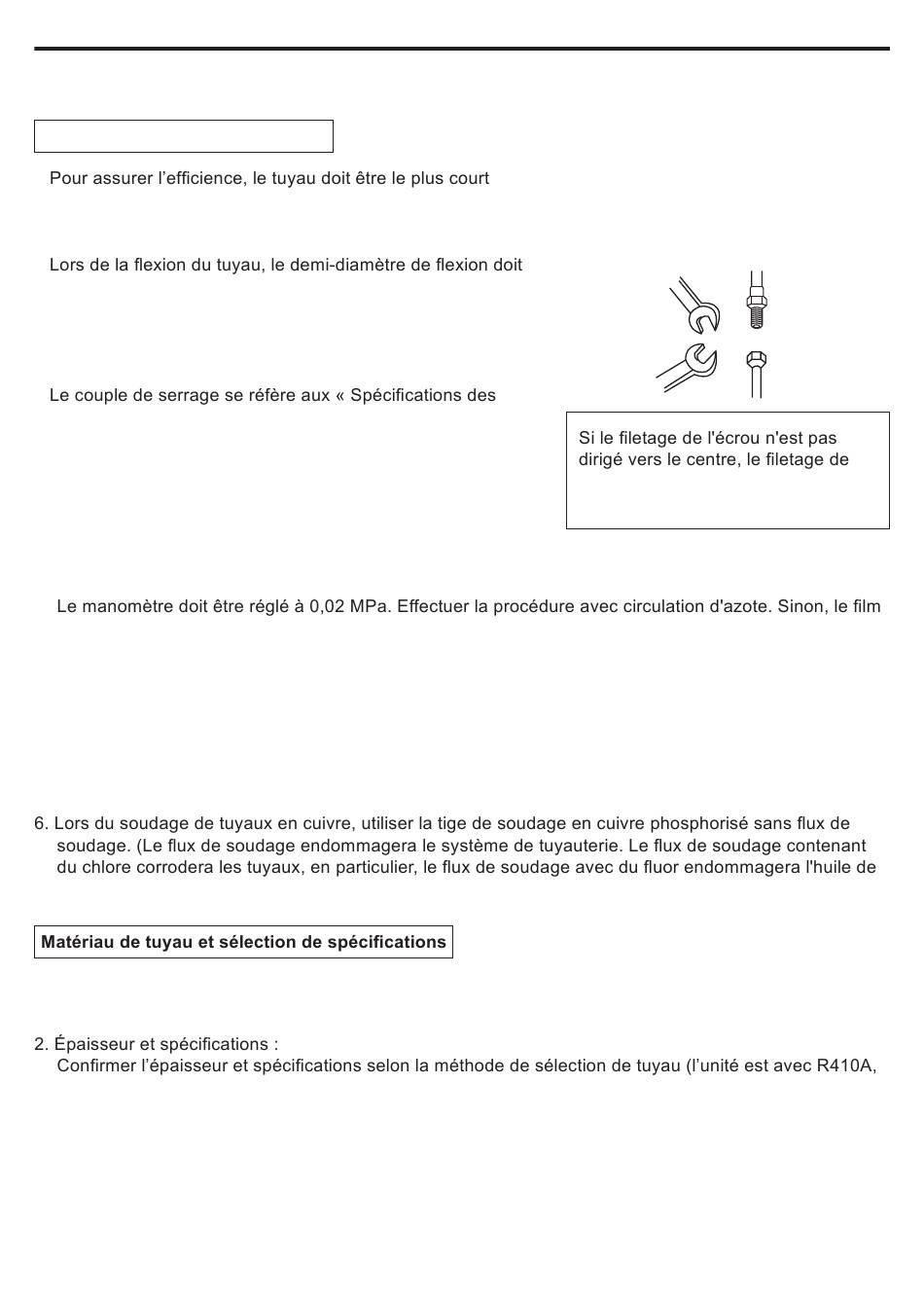

Procédures d'installation
A. Raccordement du tuyau de réfrigérant
Méthode de connexion de tuyau :
•
possible.
• Appliquer l'huile réfrigérante sur le connecteur et l'écrou à
embase.
•
être le plus grand possible contre la rupture ou la déformation
du tuyau.
• Lors de la connexion du tuyau, viser au centre pour visser
l'écrou à la main et le serrer à l'aide de la clé à fourche
double.
•
tuyaux et couple de serrage » à la page 15.
• Ne pas laisser entrer la saleté comme le sable, l'eau et
d'autres objets dans le tuyau. La mesure antisalissure se
réfère à la page 13.
Précautions lors de l'installation de tuyau :
1. Lors du soudage du tuyau avec une soudure dure, charger l'azote dans le tuyau pour prévenir l'oxydation.
d'oxyde dans le tuyau peut obstruer le capillaire et le détendeur et provoquer un accident.
2. Le tuyau de réfrigérant doit être propre. Charger l'azote pour nettoyer le tuyau si l'eau et les autres
impuretés pénètrent dans le tuyau. L'azote doit s'écouler dans la pression d'environ 0,5Mpa. Lors du
chargement de l'azote, boucher l'extrémité du tuyau par main pour améliorer la pression dans le tuyau,
ensuite relâcher la main (en même temps, boucher l'autre extrémité).
3. Il faut fermer les valves d'arrêt avant l'installation des tuyaux.
4. Lors du soudage de la vanne et du tuyau, refroidir la vanne avec une serviette humide.
5. S'il est nécessaire de découper le tuyau de raccordement et le tuyau de branchement, il faut utiliser les
cisailles spéciales au lieu d'utiliser la scie.
réfrigération.)
1. Veuillez sélectionner le tuyau de réfrigérant de matériau ci-dessous.
Matériau : tuyau en cuivre sans soudure par oxydation phosphorique, modèle : C1220T-1/2H (le
diamètre dépasse 19,05) ; C1220T-0 (le diamètre est moins de 15,88).
si le tuyau plus de 19,05 est de 0-type, la préservation de pression sera mauvaise, donc, il faut être de
type 1/2H et dépasser l'épaisseur minimale.
3. Le tuyau de branchement et le tuyau collecteur doivent être fournis par Airwell.
4. Lors de l'installation de la valve d'arrêt, il faut suivre l'instruction d'opération relative.
5. L'installation du tuyau doit être dans la gamme admissible.
6. L'installation du tuyau de branchement et du tuyau de collecte doit être effectuée selon le manuel
relatif.
Lors du serrage et du desserrage de
l'écrou, utiliser la clé à fourche double,
car une seule clé ne peut pas exécuter
fermement.
clé
clé
la vis sera endommagé, de plus, il
causera la fuite.
12
connecteur
écrou
