Procedimento de instalação
Como o aparelho está com refrigerante R410A, as questões abaixo devem ser prestada atenção:
• Para evitar o óleo diferente no tubo, utilize a ferramenta especial para R410A, especialmente
para medir coletores e mangueira de carregamento.
• Para evitar que o óleo do compressor entre no ciclo do refrigerante, use o adaptador anti-
contrapeso.

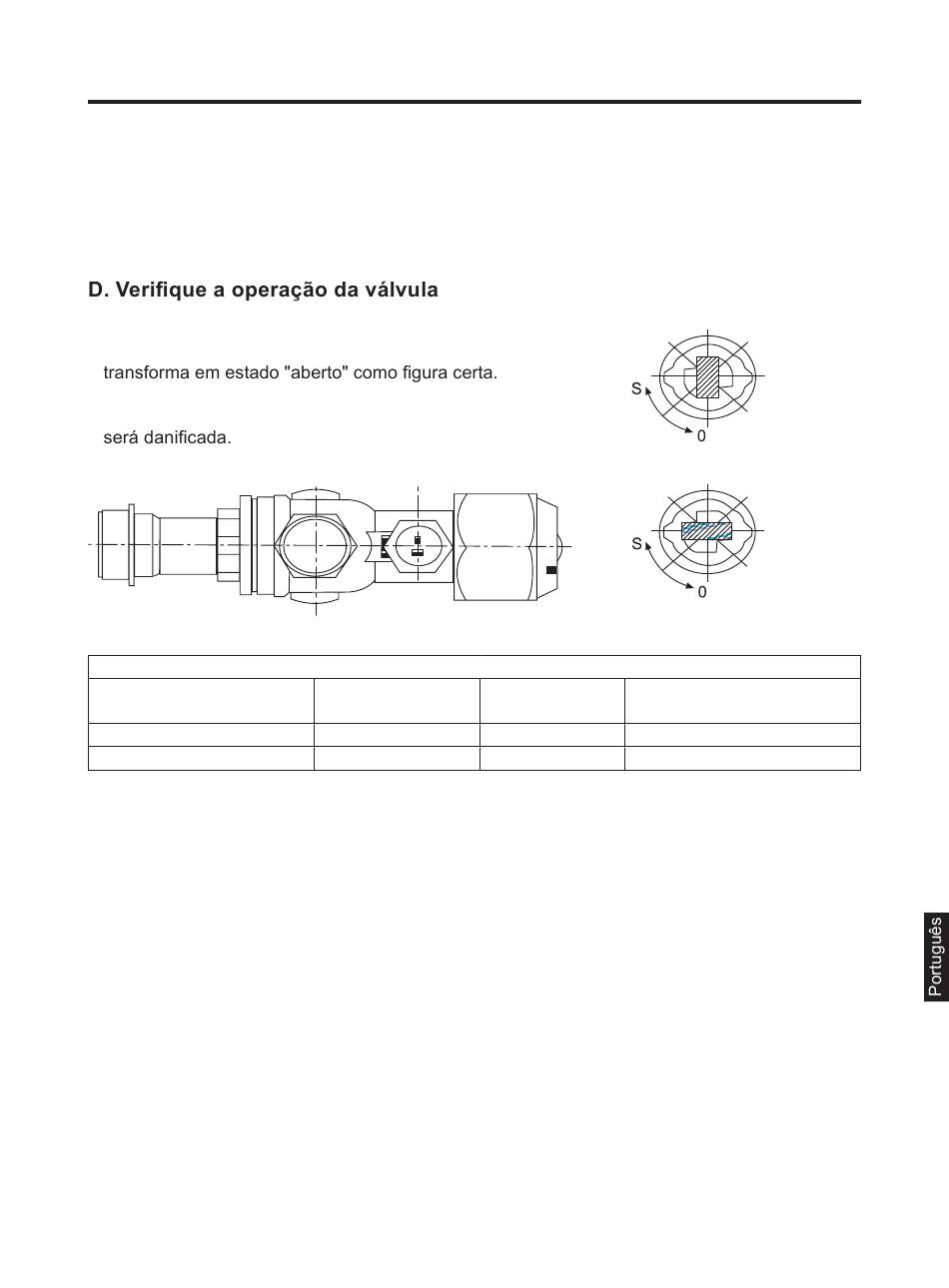

Método aberto/fechado:
• Abaixe a tampa da válvula, o tubo de gás se
• Vire o tubo líquido com uma chave hexagonal
até parar. Se abrir fortemente a válvula, a válvula
• Aperte a tampa da válvula.
Aperte o torque como a tabela abaixo:
Para tubo de gás
Para tubo líquido
E. Carga adicional de refrigerante e óleo
Carregue o refrigerante adicional como estado líquido com o medidor.
Se o refrigerante adicional não puder ser carregado totalmente quando o exterior parar,
carregue-o no modo de teste.
Se a unidade funcionar por um longo período em estado de falta de refrigerante, o compressor
ocorrerá falha.
(o carregamento deve ser concluído dentro de 30 minutos especialmente quando a unidade
estiver em funcionamento, enquanto isso carrega o refrigerante).
A unidade é cobrada apenas parte do refrigerante na fábrica, também precisa de refrigerante
adicional no local da instalação.
W1: Volume de carregamento de refrigerante para unidade externa na fábrica.
W2: Volume de carregamento de refrigerante para unidade externa no local.
W3: Volume de carregamento de refrigerante para base de tubulação líquida em diferentes
cálculos de comprimento de tubulação.
W3=comprimento real do tubo líquido × quantidade adicional por metro de tubo líquido=
L1×0,35+L2×0,25+L3×0,17+L4×0,11+L5×0,054+L6×0,022
Aperte o torque N·m
Eixo (corpo da
válvula) (cobertura)
8~9
5~6
19
Aberto
Fechado
Tampa Porca em forma de T (ver a
22~27
13~16
junta)
8~10
8~10
