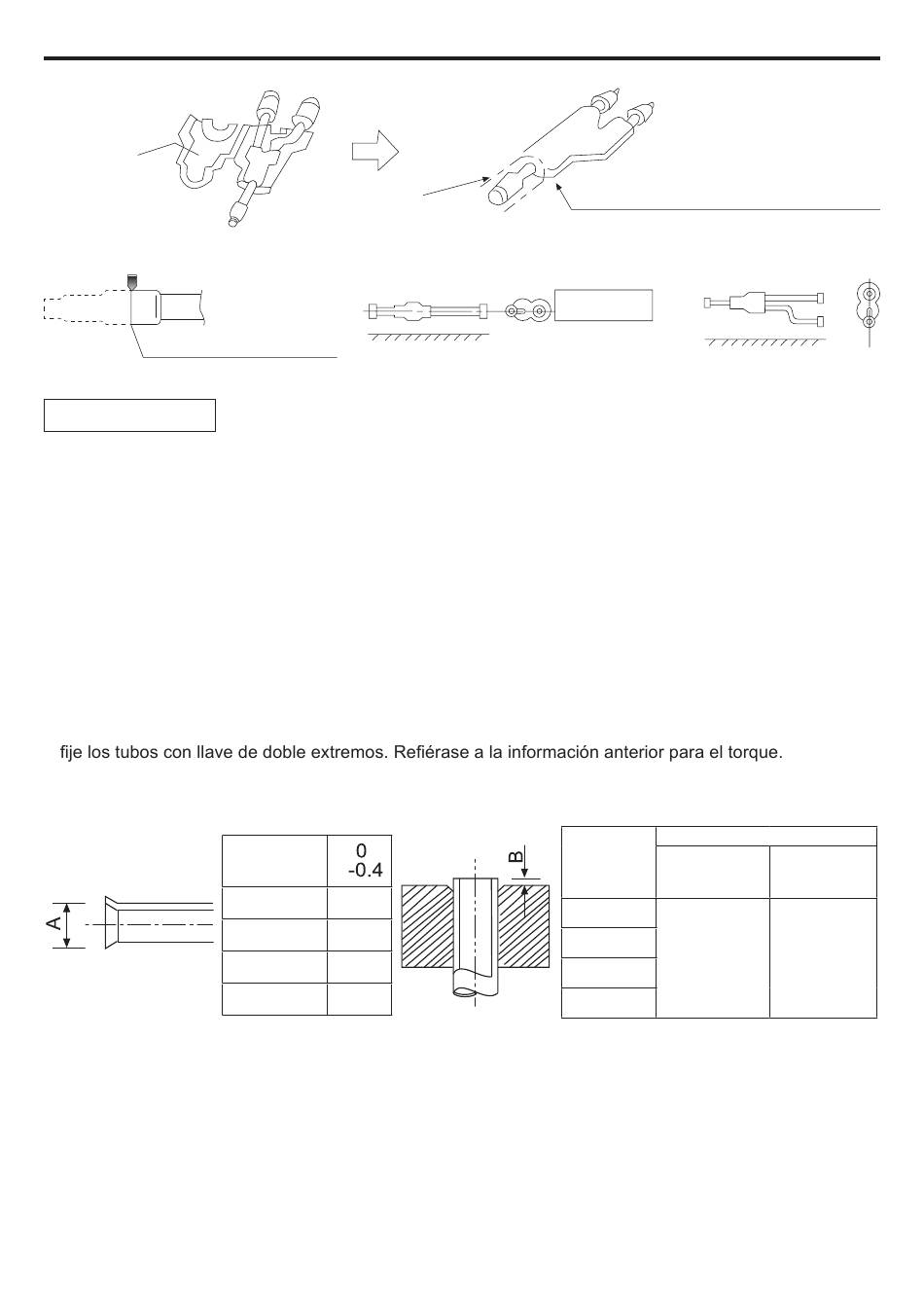

Procedimiento de instalación
Lado adhesivo
Corte el tubo con cortador
Corte en el medio
Instalación de tubo
Cuando se realiza la conexión del tubo, siga los siguientes:
• No haga el tubo y otras partes de la unidad chocar entre sí.
• Al conectar los tubos, cierre completamente las válvulas.
• Proteger el extremo del tubo para evitar la entrada de agua, suciedades en tubos (soldar después de ser
aplanado o sellado con cinta adhesiva).
• Doble el tubo a diámetro lo mayor sea posible (más de 4 veces del diámetro del tubo).
• La conexión entre tubo de líquido exterior y el tubo de distribución es de tipo acampanado. Expanda el
tubo con herramienta especial para R410A después de instalar la tuerca de expansión. Sin embargo,
si se ha ajustado la longitud del tubo de proyección con medidor de tubo de cobre, se puede utilizar
herramienta original para expandir el tubo.
• Como que la unidad utiliza R410A, el aceite de expansión es del aceite de éster, no del aceite mineral.
• Cuando se realiza la conexión acampanada, siga lo siguiente: Cuando se conecta el tubo de expansión,
Tubo de expansión: A(mm)
• Para la conexión entre el tubo de gas de unidad exterior y el tubo de distribución de refrigerante,
así como entre el tubo de distribución de refrigerante y el tubo de derivación, debe ser soldada con
soldadura dura.
• Cuando se realiza la conexión de soldadura, siga los siguientes: Al soldar el tubo, también se debe
cargar el oxígeno. De lo contrario, se producirá muchas suciedades (película de oxidación), obstruyendo
el capilar y la válvula de expansión, incluso causando fallos mortales.
Preparación en campo
Diámetro
exterior de tubo A
(mm)
Ø6,35 9,1
Ø9,52 13,2
Ø12,7 16,6
Ø15,88 19,7
Selle la conexión y enrolle el
aislador térmico con cinta adhesiva.
Horizontal
Piso
Derecha
Longitud provista del tubo a ser expandido: B(mm)
Diámetro
exterior de
16
Incorrecto
Cuando es del tubo duro
Herramienta
tubo
especial
(mm)
para R410A
Ø6,35
Ø9,52
0-0,5
Ø12,7
Ø15,88
Piso
Herramienta
anterior
1,0-1,5
