Procedimiento de instalación
Como que la unidad se utiliza el refrigerante R410A, se debe prestar atención a los siguientes problemas:
• Para evitar la entrada de diferente aceite en tubo, utilice herramienta especial para R410A especialmente
para colector de manómetro y manguera de carga.
• Para evitar que el aceite de compresor entre en el ciclo de refrigerante, haga favor de utilizar adaptador

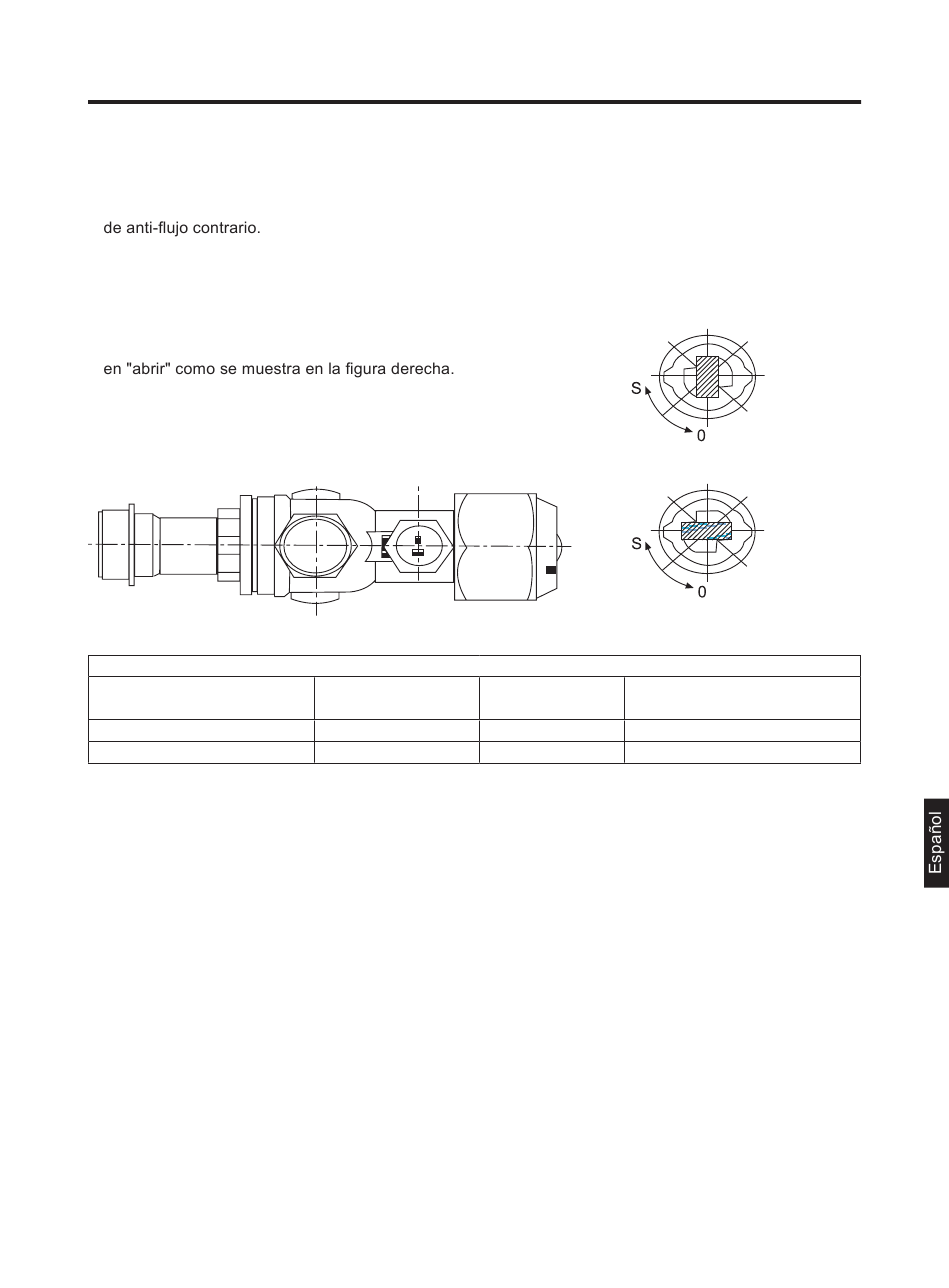

D. Funcionamiento de válvula de retención
Método de abrir/ cerrar:
• Quite la tapa de válvula, el tubo de gas se convierten
• Gire el tubo de líquido con llave hexagonal hasta
que se detengan. Si se abre la válvula con fuerza,
se dañará la válvula.
• Apriete la tapa de válvula.
Se muestra el torque de apriete en la siguiente tabla:
Para tubo de gas
Para tubo de líquido
E. Carga de refrigerante y aceite adicional
Cargue el refrigerante adicional en estado líquido con medidor.
Si no se puede cargar completamente el refrigerante adicional cuando la unidad exterior deja de funcionar,
cárguelo en modo de puesta en marcha.
Si la unidad funciona por largo tiempo bajo estado de falta de refrigerante, aparecerá fallo en el compresor.
(La carga debe ser terminada dentro de 30 minutos especialmente cuando la unidad está funcionando,
igual que la carga del refrigerante).
La unidad se carga solo una parte del refrigerante en la fábrica, también necesita cargar refrigerante
adicional en el sitio de instalación.
W1: Volumen de carga del refrigerante en fábrica para unidad exterior.
W2: Volumen de carga del refrigerante en campo para unidad exterior.
W3: Volumen de carga del refrigerante al tubo de líquido a base del cálculo de diferente longitud de tubo
W3 = longitud actual del tubo de líquido x cantidad adicional por metro del tubo de líquido =
L1×0.35+L2×0.25+L3×0.17+L4×0.11+L5×0.054+L6×0.022
torque de apriete N•m
Eje (cuerpo de
Tapa (cubierta)
válvula)
8~9
5~6
19
Abrir
Cerrar
Tuerca de forma T (junta de
retención)
22~27
13~16
8~10
8~10
