Bedienungsanleitung NOVAplus FFZ

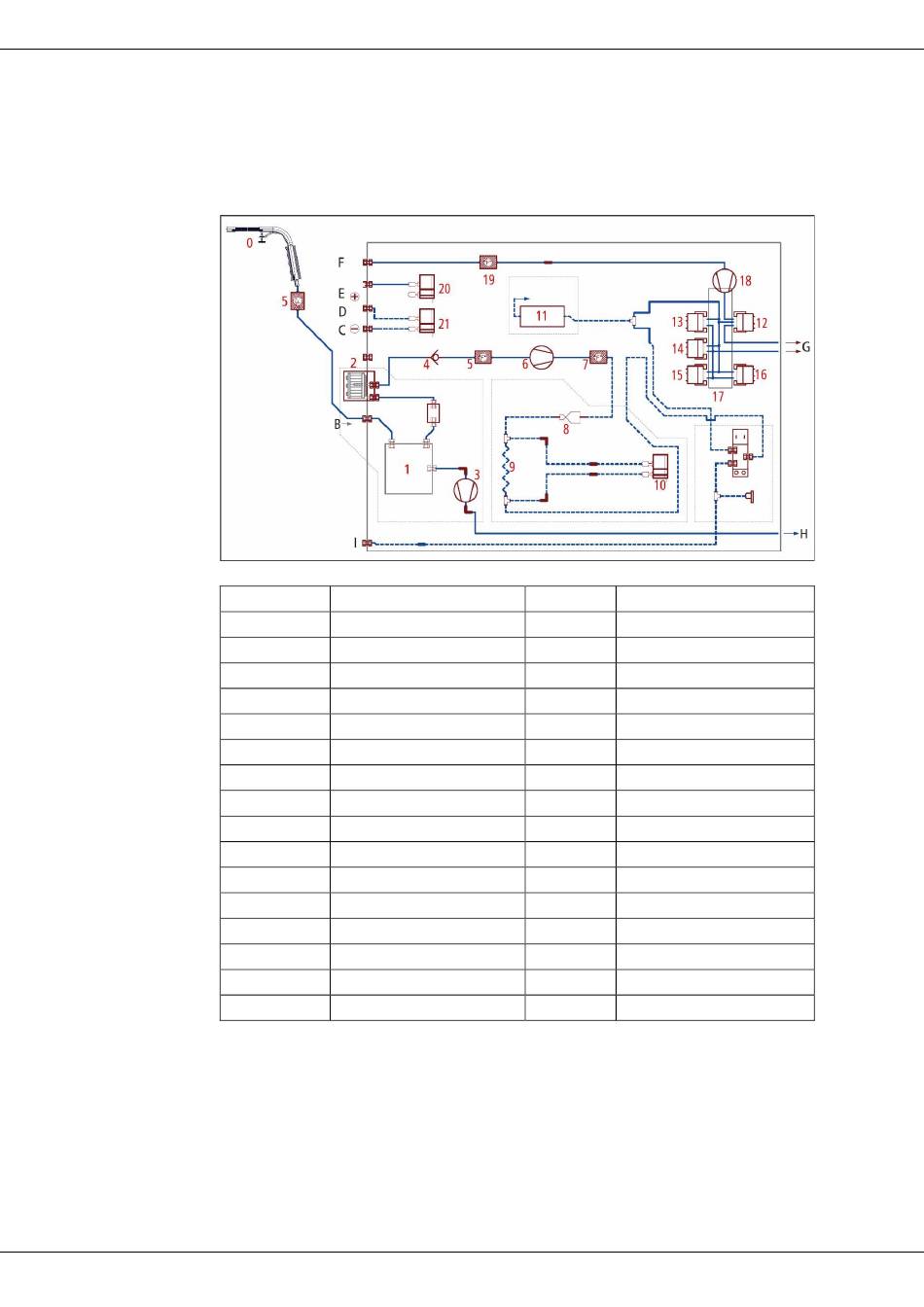

3.2. Schematischer Gaslaufplan mit Gaskühler
In Kombination mit der Gasentnahmesonde saugt das Messgerät ein
Teilvolumen des Abgases aus dem Verbrennungskanal ab und analysiert
es mittels elektrochemischer Sensoren auf seine Bestandteile.
Position Beschreibung
A Abgastemperatur
B Messgaseingang
C Differenzdruck -
D Differenzdruck +
E Zug
F Frischlufteingang
G Gasausgang
H nicht belegt
I TRGI
0 Sonde
1 Gaskühler
2 Taschensternfilter
3 Schlauchpumpe
4 Rückschlagventil
Position Beschreibung
6 Gaspumpe
7 Feinfilter
8 Düse
9 Messkanüle
10 Durchflusssensor
11 NDIR Modul
12 O2 Sensor
13 CO Sensor
14 NO-Sensor
15 nicht belegt
16 nicht belegt
17 Sensorkammer
18 Spülpumpe
19 Feinfilter
20 Zugsensor
21 Zugsensor
