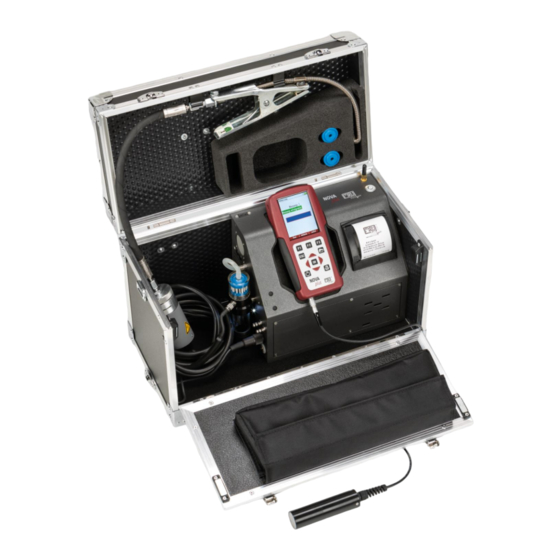

MRU NOVAplus FFZ Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für NOVAplus FFZ:
- Bedienungsanleitung (51 Seiten) ,
- Bedienungsanleitung (89 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MRU NOVAplus FFZ
Inhaltszusammenfassung für MRU NOVAplus FFZ
- Seite 1 NOVAplus FFZ Bedienungsanleitung 9472DE-FFZ...
- Seite 2 Bedienungsanleitung NOVAplus FFZ Hersteller: Rechtliche Hinweise / Urheberrechtsvermerk Originalbetriebsanleitung © 2021 by MRU Alle Rechte vorbehalten Kein Teil des Werkes darf in irgendeiner Form (Druck, Fotokopie elektronische Medien oder einem anderen Verfahren) ohne die schriftliche Genehmigung des Herausgebers reproduziert oder unter der Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden, soweit dem kein zwingendes Gesetz...
-
Seite 3: Inhaltsverzeichnis
Hinweise zum Gerät ..................9 1.5. Benutzerrichtlinie für Lithium-Ionen Akkus ......... 9 Einleitung ..................10 2.1. Bestimmungsgemäße Verwendung ............ 10 2.2. Die Firma MRU GmbH ................11 2.3. Verpackung ....................12 2.4. Rücknahme schadstoffhaltiger Teile ........... 12 2.5. Rücknahme von Elektrogeräten ............12 Beschreibung Messgerät ............... - Seite 4 Bedienungsanleitung NOVAplus FFZ Messung vorbereiten ..............35 6.1. Spannungsversorgung sicherstellen ........... 35 6.2. Automatisches Ausschalten Auto-off ..........35 6.3. Messungen mit Netzgerät / Akkuladung .......... 35 6.4. Messungen bei Akku-Betrieb (Akku-Überwachung) ..... 35 6.5. Betriebstemperatur..................36 6.6. Kondensatabscheider / Kondensatgefäß entleeren ...... 36 6.7.
- Seite 5 Bedienungsanleitung NOVAplus FFZ 8.4. Datenaustausch über SD-Karte (Option) ........... 60 Fahrzeuge importieren ..................60 Fahrzeuge exportieren ..................61 Abgasmessungen exportieren ............... 62 Export von Differenzdruckmessungen ............62 8.5. Messungen im Datenspeicher ............... 63 Messungen ansehen ..................63 Messungen löschen ................... 64 Messungen zur SD-Karte übertragen ............
- Seite 6 Bedienungsanleitung NOVAplus FFZ 11.3. Fehlerbehandlung .................. 87 Fehlerdiagnosen am Messgerät ..............87 Fehlerdiagnosen Kondensatabscheider ............. 88 11.4. O-Ring Satz für NOVAplus FFZ ............88 Konformitätserklärung ............... 89 6 / 90 MRU GmbH, D-74172 Neckarsulm...
-
Seite 7: Sicherheit
Bedienungsanleitung NOVAplus FFZ Sicherheit 1.1. Sicherheitshandbuch In dem mitgelieferten separaten Sicherheitshandbuch sind alle allgemei- nen Hinweise und Sicherheitshinweise zu den MRU Messgeräten aufgeführt. Lesen und beachten Sie das Sicherheitshandbuch vor der ersten Benutzung des Messgeräts. Gerätespezifische Sicherheits- und Warnhinweise sind in dieser Bedienungsanleitung gefahrbringenden Handlungen vorangestellt 1.2. -
Seite 8: Sicherheit Gewährleisten
Bedienungsanleitung NOVAplus FFZ 1.3. Sicherheit gewährleisten ► Lesen Sie die Bedienungsanleitung vor der ersten Inbetriebnahme vollständig durch. ► Verwenden Sie das Messgerät nur sach- und bestimmungsgemäß und innerhalb der in den technischen Daten vorgegebenen Parameter. ► Wenden Sie keine Gewalt an. -
Seite 9: Hinweise Zum Gerät
Bedienungsanleitung NOVAplus FFZ 1.4. Hinweise zum Gerät • Das Messgerät ist nicht für den Dauereinsatz geeignet. • Vor dem Einschalten muss an dem Messgerät eine optische Gesamt- kontrolle durchgeführt werden. Diese umfasst auch Beschädigun- gen/Verschmutzungen an der Gasentnahmesonde, die Schlauchan- schlüsse am Gerät, sowie am Kondensatabscheider mit Sternfilter. -
Seite 10: Einleitung
Das Messgerät darf nur für seinen angegebenen Zweck verwendet wer- den. Die Geräte verlassen das Werk der MRU GmbH geprüft nach den Vor- schriften VDE 0411 (EN61010) sowie DIN VDE 0701. Es gelten die allgemeinen Leitsätze für das sicherheitsgerechte Gestal- ten technischer Erzeugnisse nach der DIN 31000/ VDE 1000 und die da- zugehörenden UVV = VBG 4... -
Seite 11: Die Firma Mru Gmbh
Bedienungsanleitung NOVAplus FFZ 2.2. Die Firma MRU GmbH Hergestellt wird das Messgerät durch die Firma MRU GmbH in Neckarsulm-Obereisesheim, einem mittelständischen Unternehmen, das sich seit 1984 auf die Entwicklung, Produktion und Vertrieb hochwerti- ger Emissions-Analyse-Systeme spezialisiert hat. MRU fertigt sowohl Se- rientypen als auch kundenspezifische Sonderausführungen. -
Seite 12: Verpackung
Transportschäden auf, falls Sie das Gerät ins Werk einschi- cken müssen. 2.4. Rücknahme schadstoffhaltiger Teile Die MRU GmbH verpflichtet sich, alle von uns gelieferten schadstoffhal- tigen Teile, welche nicht auf dem normalen Weg entsorgt werden kön- nen, zurückzunehmen. -
Seite 13: Beschreibung Messgerät
Bedienungsanleitung NOVAplus FFZ Beschreibung Messgerät Die Kernaufgabe des Messgerätes besteht in der Unterstützung folgen- der Anwendungen: • schnelle und zuverlässige CO - Messung an Flurförderzeugen mit Flüssiggas – Verbrennungsmotoren. • Rußmessung an Flurförderzeugen mit Diesel-Motor 3.1. Schematischer Gaslaufplan mit Kondensatabscheider In Kombination mit der Gasentnahmesonde saugt das Messgerät ein... -
Seite 14: Schematischer Gaslaufplan Mit Gaskühler
Bedienungsanleitung NOVAplus FFZ 3.2. Schematischer Gaslaufplan mit Gaskühler In Kombination mit der Gasentnahmesonde saugt das Messgerät ein Teilvolumen des Abgases aus dem Verbrennungskanal ab und analysiert es mittels elektrochemischer Sensoren auf seine Bestandteile. Position Beschreibung Position Beschreibung Abgastemperatur Gaspumpe Messgaseingang... -
Seite 15: Fernsteuerung
Fernbedienung an metallischen Gegenständen. Display Folientastatur AUX-Anschluss Anschlussstutzen P2 Anschlussstutzen P1 Mini USB-Schnittstelle für Datentransfer und Akku-Aufladung SD-Kartenleser (nur bei Verwendung einer MRU-SD-Karte ist die Kompatibilität aller Gerätefunktionen gewährleistet) Fläche für Induktionsakkuladung (auf Geräterückseite) 15 / 90 MRU GmbH, D-74172 Neckarsulm... -
Seite 16: Grundgerät Mit Kondensatabscheider
Bedienungsanleitung NOVAplus FFZ 3.4. Grundgerät mit Kondensatabscheider Das robuste Metallgehäuse mit integriertem Schnelldrucker ist fest verbunden mit einem ebenso robusten, kompakten Alu-Rahmenkoffer. Antenne EIN / AUS Taster Schnelldrucker Gasauslass Anschlussstutzen P1 Anschlussstutzen P2 Temperaturanschluss Ladebuchse Kondensatabscheider LED Kondensatgefäß Gaseingang von Sonde... -
Seite 17: Grundgerät Mit Gaskühler
Bedienungsanleitung NOVAplus FFZ 3.5. Grundgerät mit Gaskühler Das robuste Metallgehäuse mit integriertem Schnelldrucker ist fest verbunden mit einem ebenso robusten, kompakten Alu-Rahmenkoffer. Antenne EIN / AUS Taster Schnelldrucker Gasauslass Anschlussstutzen P1 Anschlussstutzen P2 Temperaturanschluss Ladebuchse Kondensatgefäß LED Kondensatgefäß Lüfter Gaskühler Austritt für Kondensat... -
Seite 18: Sonde
Bedienungsanleitung NOVAplus FFZ 3.6. Sonde Die Rußsonde besteht aus drei Teilen Beheizte Sonde Adapter Schlauch Sondenklemme 18 / 90 MRU GmbH, D-74172 Neckarsulm... -
Seite 19: Beschreibung Der Bedienung
Bedienungsanleitung NOVAplus FFZ Beschreibung 4.1. Anzeige Alle für den Betrieb des Geräts benötigten Informationen erhalten Sie über die Anzeige des Geräts, die die folgenden Informationen enthält. Menüleiste Funktionstastenleiste Anzeigefeld Menü Messwerte … Nullpunktnahme aktiv SD-Karte im Kartenleser Anzeige grün Lese- und Schreibzugriff... -
Seite 20: Tastatur
Bedienungsanleitung NOVAplus FFZ 4.2. Tastatur Beschreibung und Funktion der Tasten: Eine kurze Betätigung schaltet die Fernsteuerung ohne Verzögerung ein. Eine kurze Betätigung der EIN/AUS Taste des Grundgerätes schaltet das Grundgerät sowie die Fernsteuerung ein, falls diese EIN/AUS in der Ladeschale liegt. -
Seite 21: Verbindungsaufbau Fernsteuerung Und Grundgerät
Bedienungsanleitung NOVAplus FFZ 4.3. Verbindungsaufbau Fernsteuerung und Grundgerät Symbolerklärung Symbol Description Keine Verbindung zum Grundgerät Grundgerät befindet sich im Ak- tualisierungs-Modus (Betätigen Sie die ON-Taste am Grundgerät um in den Betriebs- modus zu wechseln.) Handbedienung und Grundgerät sind verbunden Wenn die Verbindung während einer Messung z.B. wegen der Entfer- nung Grundgerät zu Fernsteuerung abbricht, wechselt das Verbindungs-... - Seite 22 Bedienungsanleitung NOVAplus FFZ Das Menu Verbindung zum Grundgerät erscheint. Die Bisherigen Verbindungen werden aufgelistet. ► Wählen das Grundgerät aus das Sie mit Fernsteuerung verbinden möchten. Hinweis Der Name des Grundgerätes setzt sich aus NOVAplus und der Seriennummer des Grundgerätes zusammen.
-
Seite 23: Reset Und Blinkcodes
Bedienungsanleitung NOVAplus FFZ Verbindung zwischen Grundgerät und Fernbedienung trennen ► Drücken Sie F3. Das Menu Verbindung zum Grundgerät erscheint. ► Drücken Sie F1. Die Verbindung zwischen Grundgerät und Fernsteuerung wird getrennt 4.4. Reset und Blinkcodes Blinkt jede Sekunde: Firmware Update aktiv: Abbruch oder Beenden durch Betätigung der EIN/AUS-Taste... -
Seite 24: Menüstruktur
Bedienungsanleitung NOVAplus FFZ 4.5. Menüstruktur Das NOVAplus FFZ organisiert alle verfügbaren Aktionen in drei Haupt- menüs: Menü Messung: Hier finden sich alle Aktionen für die Messaufgaben des Geräts. Insbe- sondere werden hier alle installierten Messaufgaben aufgeführt und können angewählt werden. -
Seite 25: Erste Inbetriebnahme
Bedienungsanleitung NOVAplus FFZ Erste Inbetriebnahme Nachdem das Messgerät überprüft wurde und bereit für die Inbetrieb- nahme ist, kann es eingeschaltet werden, und es können personalisierte Einstellungen eingegeben werden. Diese Einstellungen können jederzeit geändert werden. 5.1. Vorbereitende Schritte ► Packen Sie das Gerät aus. - Seite 26 Bedienungsanleitung NOVAplus FFZ LCD-Helligkeit 5 – 100 % Display-Helligkeit von persönlichem Empfinden des Bedieners, ca. 50% normal Sprache Auswahl der Gerätesprache Land ACHTUNG: Durch Umstellen des Landes wird die Brenn- stoffliste zurückgesetzt. Ebenso werden länder- spezifische Voreinstellungen und Messverfah- ren hierdurch angewählt.
-
Seite 27: Messung Einstellen
Bedienungsanleitung NOVAplus FFZ 5.3. Messung einstellen ► Gehen Sie in das Menu Extras. ► Wählen Sie Geräteeinstellungen. ► Drücken Sie OK. Das Menü Geräteeinstellungen erscheint. ► Drücken Sie F3. Das Menü Einstellung Messung erscheint. ► Durch Auswahl einer Zeile kann die Einstellung mit den Pfeiltasten geändert werden. -
Seite 28: Einschaltschutz
Bedienungsanleitung NOVAplus FFZ Gaskühlermodus voll / eco voll: Kühlung auf ca. + 5 °C eco: Kühlung auf ca. 10 °C unter Um- gebungstemperatur (nicht unter +5 °C!) Sondenheizung bei Bedarf / Sondenheizung ist „bei Netz“ immer bei Netz eingeschaltet sobald das NOVAplus FFZ an Netz angeschlossen und ein- geschaltet ist. -
Seite 29: Bluetooth-Parameter Einstellen
Bedienungsanleitung NOVAplus FFZ Ausdruckvariante lang/kurz Ausdruck ohne Feld für Prüferun- terschrift und Anlageninformation Drucke Fahrzeugzeilen 0…9 Zeile 1 (Fahrzeugnummer) ist er- forderlich und die weiteren Zeilen (Freitext)sind bei Bedarf mit aus- druckbar. Drucke Geräte-Info AN/AUS Mess-Ausdrucke können kürzer gestaltet werden, indem das Ge- räte-Info-... -
Seite 30: Datum Und Uhr Einstellen
Bedienungsanleitung NOVAplus FFZ 5.7. Datum und Uhr einstellen. Im Menu Datum/ Uhrzeit können Sie die aktuelle Uhrzeit bzw. das aktuelle Datum kontrollieren und gegebenenfalls einstellen. HINWEIS Sollte der eingebaute Akku komplett entladen werden, ist anschließend eine neue Einstellung dieser Werte erforderlich. -
Seite 31: Brennstoffauswahl Und O2-Bezug Einstellen
Bedienungsanleitung NOVAplus FFZ 5.8. Brennstoffauswahl und O -Bezug einstellen Bei jedem Aufruf eines Messprogramms zur Abgasmessung kann ein Brennstoff aus einer Liste ausgewählt werden. Welcher Brennstoff hier- bei zur Auswahl steht, kann aus einer maximalen Brennstoffliste selek- tiert werden. Brennstoffe der Brennstoffauswahl hinzufügen ►... -
Seite 32: Benutzerbrennstoffe Definieren
Bedienungsanleitung NOVAplus FFZ Das Menü Info Brennstoff erscheint. ► Stellen Sie den gewünschten O -Bezug ein. ► Drücken Sie OK. Der eingestellte O -Bezug wird gespeichert. 5.9. Benutzerbrennstoffe definieren Sie können vier Brennstoffen an ihre individuellen Bedürfnisse anpassen. -
Seite 33: Messfenster Definieren
Bedienungsanleitung NOVAplus FFZ ► Drücken Sie OK. Der definierte Benutzerbrennstoff erscheint im Menü Brennstoff- liste Sie können den definierten Benutzerbrennstoff dem Menü Brenn- stoffauswahl hinzufügen. Siehe auch Kapitel Brennstoffe der Brennstoffauswahl hinzufü- gen, S. 31. 5.10. Messfenster definieren ►... -
Seite 34: Zoomfenster Konfigurieren
Bedienungsanleitung NOVAplus FFZ 5.11. Zoomfenster konfigurieren In jedem Messprogramm stehen drei Zoomfenster zur vergrößerten An- zeige von jeweils 2 Messwerten zur Verfügung. Welche Werte vergrö- ßert angezeigt werden ist konfigurierbar. ► Starten Sie eine Abgasmessung. ► Wählen Sie die Zoomfunktion mittels der Pfeiltasten oben/unten. -
Seite 35: Messung Vorbereiten
Bedienungsanleitung NOVAplus FFZ Messung vorbereiten 6.1. Spannungsversorgung sicherstellen Das Messgerät kann wahlweise betrieben werden: • Mit internem MRU - Akku (im Lieferumfang enthalten) • Mit MRU – Netzgerät (im Lieferumfang enthalten) Externes Zubehör nur bei ausgeschaltetem Gerät anschließen! 6.2. Automatisches Ausschalten Auto-off Die Auto-off Funktion schaltet das Gerät in den Hauptmenüs Messung,... -
Seite 36: Betriebstemperatur
Bedienungsanleitung NOVAplus FFZ 6.5. Betriebstemperatur Falls das Messgerät sehr (oder sehr heiß) gelagert wurde muss vor dem Einschalten des Gerätes gewartet werden bis sich das Messgerät in war- mer Umgebung akklimatisiert hat, um eine Kondensierung im Gerät zu vermeiden! Falls die Betriebstemperatur nicht im zulässigen Bereich liegt wird eine Meldung angezeigt. -
Seite 37: Anschlüsse Und Dichtigkeit
Bedienungsanleitung NOVAplus FFZ Die Schläuche am Gaseingang (3) und Gasausgang (1) abziehen. Den Kondensatabscheider durch Herausheben aus dem Halter des Grundgeräts nach oben entnehmen. Kondensatgefäß und Stopfen sind ineinander verschraubt. Zum Wech- seln des Taschensternfilters und Trocknen und Reinigen des Kondensa- tabscheiders kann dieser problemlos zerlegt und wieder zusammenge- schraubt werden. -
Seite 38: Automatische Nullpunktnahme
Bedienungsanleitung NOVAplus FFZ 6.8. Automatische Nullpunktnahme HINWEIS Die Sonde darf sich während der Nullpunktnahme nicht im Abgas befinden. ► Drücken Sie den EIN / AUS Taster am Grundgerät. ► Drücken Sie den EIN / AUS Taster auf der Fernsteuerung. Eine Meldung erscheint, ob Sie die Rußsonde beheizen möchten. -
Seite 39: Nullpunkt-Intervall Setzen
Bedienungsanleitung NOVAplus FFZ 6.10. Nullpunkt-Intervall setzen Nachdem die eingestellte Intervallzeit abgelaufen ist, wird automatisch ein Nullpunkt genommen. ► Gehen Sie zum Menü Messung. ► Wählen Sie Nullpunkt-Intervall. ► Drücken Sie OK. Das Menü Nullpunkt-Intervall erscheint. ► Drücken Sie OK. -
Seite 40: Messung Durchführen
Bedienungsanleitung NOVAplus FFZ Messung durchführen In der Grundausstattung verfügt jedes Messgerät über die vollständige Funktionalität, die der Kunde zur Abgasmessung benötigt. Der Ablauf der Abgasmessung wird im Folgenden beschrieben. Die Beschreibung anderer optional verfügbarer Messprogramme ent- nehmen Sie bitte dem Anhang oder separaten Ergänzungsblättern. -
Seite 41: Sondenheizung Einschalten
Bedienungsanleitung NOVAplus FFZ 7.2. Sondenheizung einschalten. Nachdem einschalten des Messgerätes erscheint eine Meldung ob Sie die Rußsonde beheizen möchten. Falls Sie hier Nein gewählt haben kön- nen Sie die Rußsonde auch zu einem späteren Zeitpunkt beheizen. Siehe auch Kapitel 7.1 Messgerät einschalten, S.40. -
Seite 42: Rußmessung Durchführen
Bedienungsanleitung NOVAplus FFZ 7.4. Rußmessung durchführen Das folgende Flussdiagramm zeigt den Ablauf der Rußmessung nach der Bosch-Methode: 42 / 90 MRU GmbH, D-74172 Neckarsulm... -
Seite 43: Rußsonde Zusammenbauen
Bedienungsanleitung NOVAplus FFZ Bevor Sie eine Rußmessung durchführen können, müssen Sie die Rußsonde zusammenbauen und ein Rußblättchen in die beheizte Sonde einlegen. Rußsonde zusammenbauen Die Rußsonde ist aus 3 Teilen zusammengesetzt. • Beheizte Sonde • Adapter Schlauch • Sondenklemme Siehe auch Kapitel 3.6 Sonde, S. 18. -
Seite 44: Rußmessung Durchführen
Bedienungsanleitung NOVAplus FFZ Rußmessung durchführen Nachdem die Rußsonde am Auspuff angebracht wurde, muss die Mes- sung gestartet werden. Das Messgerät saugt eine definierte Abgas- menge durch die Sonde. Das Abgas verursacht eine Verfärbung des Rußblättchens. Dieser Vorgang muss dreimal wiederholt werden. -
Seite 45: Rußblättchen Mit Densitometer Analysieren
Bedienungsanleitung NOVAplus FFZ Rußblättchen mit Densitometer analysieren Die drei Rußblättchen müssen mit Hilfe des Densitometers analysiert werden. Es wird empfohlen, für die Analyse eine saubere Oberfläche zu verwen- den. Sie haben zwei Möglichkeiten, die Rußblättchen zu analysieren. 1. Unmittelbar nach der dritten Messung Unmittelbar nach der dritten erfolgreichen Messung zeigt das Display Densitometer in der Funktionstastenleiste an. - Seite 46 Bedienungsanleitung NOVAplus FFZ Nachdem Sie sich für eine der oben genannten Möglichkeiten entschie- den haben, müssen Sie das Densitometer an die Fernsteuerung anschließen. ► Schließen Sie das Densitometer an den AUX-Anschluss der Fernsteuerung an. Siehe auch Kapitel 3.3 Fernsteuerung, S.15.
-
Seite 47: Messwertfenster
Bedienungsanleitung NOVAplus FFZ 7.5. Messwertfenster Die Messwerte sind in drei Fenstern zu jeweils 6 Messwerten organisiert. Welcher Messwert an welcher Stelle des Fensters angezeigt wird, ist konfigurierbar. Siehe auch Kapitel 5.10Messfenster definieren, S.33. Als Messwert stehen sowohl direkte Messgrößen wie Sauerstoffgehalt oder Temperatur zur Verfügung, wie auch berechnete Werte wie Tau-... -
Seite 48: Temporärer Zwischenspeicher
Bedienungsanleitung NOVAplus FFZ 7.6. Temporärer Zwischenspeicher Das Messgerät bietet Ihnen die Möglichkeit, bei laufender Messung alle momentanen Werte in einen Zwischenspeicher abzulegen und die Mes- sung fortzusetzen. Sie können später die Werte aus dem Zwischenspei- cher wieder in das Messfenster zurückholen um diese auszudrucken und/oder zu speichern. -
Seite 49: Messwerte Im Zwischenspeicher Überschreiben
Bedienungsanleitung NOVAplus FFZ Messwerte im Zwischenspeicher überschreiben Sie können die im Zwischenspeicher abgelegten Messwerte mit aktuellen Messwerten überschreiben. ► Drücken Sie die Menütaste. Eine Auswahlliste erscheint. ► Wählen Sie Zw. Speich. überschr. ► Drücken Sie OK. Der Zwischenspeicher wird überschrieben. -
Seite 50: Messergebnisse Speichern
Bedienungsanleitung NOVAplus FFZ 7.7. Messergebnisse speichern Wenn in der Funktionstastenleiste „speichern“ angezeigt wird, können Sie mit der zugehörigen Funktionstaste F2 und anschließend F3 die Messung in den Datenspeicher ablegen. Die Funktion des Datenspeichers ist in Kap. 8 erläutert. ► Drücken Sie F2. -
Seite 51: Messung Beenden
Bedienungsanleitung NOVAplus FFZ 7.9. Messung beenden Eine laufende Abgasmessung kann jederzeit durch die F1 – Taste ge- stoppt werden. Das Fenster ändert die Farbe, die Messwerte sind einge- froren. Alle zum Zeitpunkt des Stoppens verfügbaren Messwerte sind im Gerät vorhanden und können dann noch angezeigt werden. - Seite 52 Bedienungsanleitung NOVAplus FFZ Umstellung Differenzdruckmessung: Um bei Verwendung der Komfort-Fernsteuerung auch die Sensoren des Grundgerätes verwenden zu können, erfolgt die Auswahl der Sensoren mit den Pfeiltasten ► Gehen Sie in das Menü Messung. ► Wählen Sie Druckmessung. ► Drücken Sie OK.
-
Seite 53: Temperatur Differenzmessung Durchführen
► Drücken Sie OK. Das Menü Temperatur Diff. Messung erscheint. Die Temperaturen T1, T2 und die Differenz werden angezeigt. HINWEIS Die Genauigkeit der Differenztemperaturmessung wird nur bei Verwendung der MRU-Temperaturfühler garantiert. 53 / 90 MRU GmbH, D-74172 Neckarsulm... -
Seite 54: Nach Der Messung
Bedienungsanleitung NOVAplus FFZ 7.13. Nach der Messung Wenn die Messung abgeschlossen ist, entfernen Sie die Gasentnahme- sonde aus dem Abgasrohr. VORSICHT Verbrennungs- und Brandgefahr durch heiße Gasentnahmesonde. Verletzungen und Sachschäden können die Folge sein. ► Heißes Sondenrohr abkühlen lassen. ACHTUNG Beschädigung des Thermoelements... -
Seite 55: Datenspeicher
Bedienungsanleitung NOVAplus FFZ Datenspeicher 8.1. Organisation des Datenspeichers Grundlage des Datenspeichers des Messgerätes ist ein im Gerät gespei- cherter Satz von Fahrzeugen. Jedes Fahrzeug besteht dabei aus einer eindeutigen Fahrzeugnummer und 8 frei verwendbaren Textzeilen, die z.B. die Bedeutung Adresse, Kundenname usw. haben können. -
Seite 56: Fahrzeug Anlegen
Bedienungsanleitung NOVAplus FFZ Fahrzeug anlegen ► Gehen Sie in das Menü Speicher. ► Drücken Sie F2. Das Menü Fahrzeugstamm erscheint. ► Drücken Sie F1. Das Menü Fahrzeug ändern erscheint. ► Drücken Sie F1, um dem Fahrzeug manuell eine Fahrzeugnummer zu- zuordnen. -
Seite 57: Fahrzeuge Suchen
Bedienungsanleitung NOVAplus FFZ HINWEIS Sie haben auch die Möglichkeit gezielt nach Fahrzeugen zu suchen, indem Sie eine Suchmaske setzen. Siehe auch Kapitel Fahrzeuge suchen, S. 57. Fahrzeuge suchen Sie haben die Möglichkeit bestimmte Parameter einzugeben, um gezielt nach einem Fahrzeug zu suchen. Im folgenden Beispiel soll nach dem Fahrzeug gesucht werden, das Jens Filter zugeordnet ist ►... -
Seite 58: Fahrzeug Ändern
Bedienungsanleitung NOVAplus FFZ ► Drücken Sie F2. Die gefilterte Anlage wird angezeigt. Wurden mehrere Anlagen gefun- den, ist die Gesamtzahl in der Kopfzeile eingeblendet und Sie können durch diese gefundenen Anlagen blättern. Fahrzeug ändern ► Gehen Sie in das Menü Fahrzeugstamm. -
Seite 59: Fahrzeuge Löschen
Bedienungsanleitung NOVAplus FFZ Fahrzeuge löschen Sie können Fahrzeuge einzeln löschen oder alle Fahrzeuge gleichzeitig löschen. Fahrzeuge einzeln löschen ► Gehen Sie in das Menü Speicher. ► Wählen Sie Fahrzeugstamm. ► Drücken Sie OK. Das Menü Fahrzeugstamm erscheint. ► Wählen Sie das Fahrzeug aus das Sie löschen möchten. -
Seite 60: Datenaustausch Über Sd-Karte (Option)
Bedienungsanleitung NOVAplus FFZ 8.4. Datenaustausch über SD-Karte (Option) Als Austauschformat wird CSV verwendet. Dabei handelt es sich um eine Textdatei, bei der jede Zeile einen Datensatz darstellt und die Felder mir einem Semikolon (;) getrennt sind. Dieses Format kann von Tabellenkal- kulationsprogrammen oder Datenbanken, z.B. -
Seite 61: Fahrzeuge Exportieren
Bedienungsanleitung NOVAplus FFZ A1-F1;A1-F2;A1-F3;A1-F4;A1-F5;A1-F6;A1-F7;A1-F8;A1-F9 A2-F1;A2-F2;A2-F3;A2-F4 A3-F1;A3-F2;;A3-F4; A4-F1;;;A4-F4 A5-F1 Beispielzeilen mit 3 ungültigen Fahrzeugen: (Fehlergrund) ;A1-F2;A1-F3;A1-F4;A1-F5;A1-F6;A1-F7;A1-F8;A1-F9 (Semikolon am An- fang) (Leerzeile) ;A3-F2;A3-F3;A3-F4;A3-F5;A3-F6;A3-F7 (Semikolon am Anfang) HINWEIS Beim Import findet keine Prüfung auf doppelte Fahr- zeugnummern (Zeile 1) statt, weder innerhalb der Datei noch zwischen der Datei und bereits im Gerät befindli-... -
Seite 62: Abgasmessungen Exportieren
Bedienungsanleitung NOVAplus FFZ Mit dieser Funktion kann das Messgerät seinen Fahrzeugstamm sichern (Backup) oder einem PC oder einem anderen Messgerät zur Verfügung stellen. Das macht z.B. Sinn, wenn die Fahrzeugdaten im Messgerät ma- nuell geändert wurden – z.B. aktualisierte Telefonnummer – und diese Änderungen beim PC-Programm eingepflegt werden sollen. -
Seite 63: Messungen Im Datenspeicher
Bedienungsanleitung NOVAplus FFZ 8.5. Messungen im Datenspeicher Messungen ansehen Im Menüpunkt „Messungen ansehen“ können Sie die gespeicherten Messungen ansehen. Nach Wahl dieses Menüpunktes erhalten Sie zu- nächst eine Übersicht über die Anzahl der gespeicherten Messungen je nach Art der Messung. -
Seite 64: Messungen Löschen
Bedienungsanleitung NOVAplus FFZ Messungen löschen Sie können • Einzelne Messungen löschen indem Sie, während die Messung angezeigt wird die Taste F3 = „löschen“ wählen. • Oder alle Messungen einer Messart löschen. ► Gehen Sie in das Menü Speicher. ► Wählen Sie Messungen löschen. - Seite 65 Bedienungsanleitung NOVAplus FFZ Während der Übertragung wird in der Anzeige „bitte warten“ angezeigt. Die Datensätze werden als CSV- Datei (z.B. EMI01032.csv) auf der SD- Karte abgespeichert. Der Dateiname besteht aus einer fortlaufenden Nummer, die das Gerät festlegt. In der Datei ist jede Messung durch die Anlagennummer und Datum und Uhrzeit der Messung identifiziert.
-
Seite 66: Extras/Einstellungen
Das Kundendienstmenü ist durch einen PIN-Code vor Eingriffen von nicht autorisierten Personen geschützt. Für den PIN-Code setzen Sie sich mit einer MRU-Servicestelle (www.mru.eu) in Verbindung. Sollten Sie versehentlich die PIN-Code- Abfrage gestartet haben, dann drücken Sie die ESC-Taste. Sie gelangen zurück in das Menü... -
Seite 67: Werkseinstellungen
Bedienungsanleitung NOVAplus FFZ 9.2. Werkseinstellungen Das Messgerät wird auf den Auslieferungsstand zurückgesetzt. HINWEIS Bei der Werkseinstellung gehen alle individuellen Ein- stellungen verloren. ► Gehen Sie in das Menü Extras. ► Wählen Sie Werkseinstellung. ► Drücken Sie OK. Ein Fenster erscheint. -
Seite 68: Servicewerte Fernsteuerung
Ein Fenster erscheint. ► Beachten Sie, dass die Funktionsprüfung der Gaspumpe nur nach vorheriger Eingabe des PIN-Codes durchgeführt werden kann. Bitte kontaktieren Sie die MRU GmbH, falls Sie den PIN-Code für Ihr Messgerät benötigen. ► Geben Sie den PIN-Code ein. -
Seite 69: Dichtheitstest
Bedienungsanleitung NOVAplus FFZ 9.4. Dichtheitstest Beim Dichtheitstest wird das System vom Messgerät (inkl. des Konden- satabscheiders) bis zur Sondenspitze auf Undichtigkeit überprüft. Die interne Gaspumpe erzeugt dazu einen Unterdruck, der über den eingebauten Zugsensor gemessen und über einen Zeitraum von 10 Se- kunden beobachtet wird. - Seite 70 Bedienungsanleitung NOVAplus FFZ ► Gehen Sie in das Menü Extras. ► Wählen Sie Selbstdiagnose. ► Drücken Sie OK. Das Menü Selbstdiagnose erscheint. ► Wählen Sie Dichtheitstest. ► Drücken Sie F2. Das Menü Dichtheitstest erscheint. ► Stecken Sie die Schlauchbrücke (Seite mit Edelstahlhülse) auf den Anschlussstutzen P1.
-
Seite 71: Inhalt Der Sd-Karte Anzeigen
Bedienungsanleitung NOVAplus FFZ 9.5. Inhalt der SD-Karte anzeigen ► Gehen Sie in das Menü Extras. ► Wählen Sie Inhalt SD-Karte. ► Drücken Sie OK. Das Menü Inhalt SD-Karte erscheint. Die auf der SD-Karte gespeicherten Dateien werden angezeigt. ► Wählen Sie eine Datei aus. -
Seite 72: Geräteinformationen Grundgerät Einsehen
Bedienungsanleitung NOVAplus FFZ Geräteinformationen Grundgerät einsehen ► Gehen Sie in das Menü Extras. ► Wählen Sie Geräte-Info-Grundgerät. ► Drücken Sie OK. Das Menü Geräte-Info Grundgerät erscheint. Die installierten Optionen des Grundgerätes werden angezeigt. ► Drücken Sie F3. Das Menü Verbindung zum Grundgerät erscheint. -
Seite 73: Selbstdiagnose
Bedienungsanleitung NOVAplus FFZ 9.7. Selbstdiagnose Das Gerät führt eine Selbstdiagnose durch. Die Selbstdiagnose ermöglicht einen schnellen Überblick über den Zu- stand der Akkus und der Sensoren. Wenn die Option "Durchflussüberwachung" vorhanden ist, kann der ak- tuelle Durchfluss [l/min] angezeigt werden. -
Seite 74: Instandhaltung Und Pflege
8 Wochen. 10.2. Instandhaltung Eine jährliche Prüfung und ggfs. ein Abgleich der Sensoren bei einer MRU Servicestelle (www.mru.eu) ist für die Werterhaltung empfohlen. HINWEIS Beachten Sie, dass ein korrekter Betrieb des Messgerätes ausschließlich bei regelmäßiger Justie- rung/ Abgleich der Sensoren sichergestellt ist. -
Seite 75: Servicemeldungen
Diese Meldung mit F2= OK bestätigen. Beim nächsten Einschalten wer- den Sie wieder an die Durchführung des jährlichen Kundendienstes erin- nert. Eine komplette Überprüfung bei einer MRU Servicestelle (MRU-Service- stellen finden Sie unter www.mru.eu) beinhaltet die Funktionskontrolle und Kalibrierung bzw. Reinigung folgender Komponenten: Sensoren, Pumpen, Intern / externe Schlauchleitungen, Akku, Zug, Elekt- ronik, Uhrzeit und Datum, Temperatureingänge, Gasentnahmesonde,... -
Seite 76: Anhang
Bedienungsanleitung NOVAplus FFZ 11 Anhang 11.1. Technische Daten Allgemeine Daten Deutsch Werte Betriebstemperatur +5°C ... +45 °C / 41 °F ... 113 °F Rel. Luftfeuchtigkeit bei Betrieb, nicht-kondensierend Lagertemperatur -20°C ... +50°C / -4°F ... 122°F Fernbedieneinheit: Akku intern, NiMH: 15h... -
Seite 77: Gasentnahme Und -Aufbereitung
Bedienungsanleitung NOVAplus FFZ Gasentnahme und -aufbereitung Deutsch Angabe max. Unterdruckbereich der 350 hPa Gaspumpe typischer Gasdurchfluss 90 l/h Kondenstafalle (nicht-gekühlt) Standard Gaskühler Option Temperatur Peltierkühler (an 5 °C Netz und Akku) Akkubetriebszeit mit Gaskühler 2,5h (5°C) / 6h (ECO T-Gerät - 10°C) Kondensatentsorgung aus dem •... - Seite 78 Bedienungsanleitung NOVAplus FFZ Weitere Messwerte des Gerätes: Deutsch Angaben zur Messgenauigkeit Elektrochemischer Sensor Messbereich Standard 0 - 21 Vol.% optional 0 - 25 Vol.% Auflösung 0,1 Vol.% Genauigkeit abs. ± 0,2 Vol.% Ansprechzeit T90 < 20s Jahre erwartete Lebensdauer an...
- Seite 79 Bedienungsanleitung NOVAplus FFZ Elektrochemischer Sensor Nominaler Messbereich 0 - 1000 ppm Überlastbereich < 5000 ppm Auflösung Genauigkeit abs. /vom Messwert ± 5ppm / 5% (0 ... 1000 ppm) 10% (> 1000 ppm Ansprechzeit T90 < 30s Option NOx low Messbereich 300 ppm Auflösung (NO, NO...
- Seite 80 Bedienungsanleitung NOVAplus FFZ Nicht-dispersive Infrarotmes- sung (NDIR) Nominaler Messbereich 0 - 40 Vol.% Auflösung Genauigkeit abs. /vom Messwert ± 0,3 Vol% / Ansprechzeit T90 < 35 s Abgastemperatur Messbereich mit Gasentnahme- 0 - 800 °C rohr aus Edelstahl Messbereich mit Gasentnahme- 0 - 1100°C...
-
Seite 81: Berechnete Werte Und Zubehör
Bedienungsanleitung NOVAplus FFZ Differenzdruck RCU Messbereich ± 300 hPa Auflösung 1 Pa Genauigkeit abs. / vom Messwert 0,1 hPa / Anschluss an Fernbedieneinheit Temperaturmessung RCU Messbereich -50 ... 1100 °C Thermoelement Typ K Mini Barometrischer Druck Messbereich 300 ..1200 hPa Genauigkeit ±... - Seite 82 Bedienungsanleitung NOVAplus FFZ basierend auf Flügelradmessung Messbereich (abhängig von 0,25 - 35 m/s Flügelrad-Typ) Externe Drucksensoren #63684 Messbereich 5 bar Auflösung 1 mbar Genauigkeit abs. / vom Messwert 10 mbar / 1% #63685 Messbereich 25 bar Auflösung 1 mbar Genauigkeit abs./ vom Messwert 50 mbar / 1%...
-
Seite 83: Datenkommunikation
Bedienungsanleitung NOVAplus FFZ Gaslecksuche Messbereich CH 5 - 20000 ppm Überlast 100000 ppm Auflösung 1 ppm Ansprechzeit < 5s Datenkommunikation Deutsch Angabe USB-Anschluss via RCU SD-Karte >= 2GB, via RCU für SW update, Datenaustausch, erweiterter Datenspeicher Reichweite Funkverbindung RCU - Grundgerät... -
Seite 84: Firmwareaktualisierung
Bedienungsanleitung NOVAplus FFZ 11.2. Firmwareaktualisierung Schalten Sie das Gerät ein. Wechseln Sie mit F3 zu EXTRAS. Wählen Sie Geräte-Info Fernsteuerung In der ersten Zeile erscheint z.B.: Firmware-Version 3.00 Anschließend wählen Sie Geräte-Info Grundgerät Für den Fall, dass es bei der Aktualisierung Probleme geben sollte, be- nötigen wir einige Informationen von Ihnen. - Seite 85 Bedienungsanleitung NOVAplus FFZ Fernsteuerung) in den SD-Kartenslot unter der Abdeckklappe der Fern- steuerungsoberseite ein und schalten Sie das NOVAplus (Grundgerät und Fernsteuerung) ein. Warten Sie bis die Meldung „Neue Firmware auf Speicherkarte gefun- den“ erscheint. Diese Meldung erscheint aber nur, wenn die Firmware auf der Speicher- karte neuer als die im Gerät installierte Firmware ist...
- Seite 86 Bedienungsanleitung NOVAplus FFZ Nach der erfolgten Aktualisierung startet das Gerät wieder. Bestätigen Sie die Meldung „Neue Firmware wurde installiert…“ mit OK. Schalten Sie das Gerät nach der erfolgreichen Aktualisierung noch einmal aus. Beim nächsten Einschalten stehen dann alle neuen Funktionen zur Verfügung.
-
Seite 87: Fehlerbehandlung
Bedienungsanleitung NOVAplus FFZ Fehlerbehandlung Fehlerdiagnosen am Messgerät 1. Auswirkung 2. Fehler 3. Ursache 4. Lösung Die EIN/AUS- LED unter Gerät reagiert ESC und ON Taste Taste ist ohne Kondensa- auf keine Taste. gleichzeitig drü- Funktion. tabscheider ist cken! an, LCD-An- NOT –... -
Seite 88: Fehlerdiagnosen Kondensatabscheider
Deckel, Mittel- Bei jedem Filtertausch nisse stück, Plexiglas- auf Dichtigkeit überprü- rohr und Ver- fen. schlussstopfen sind nicht dicht verschlossen bzw. verschraubt. 11.3. O-Ring Satz für NOVAplus FFZ 65873 O-Ring Set NOVAplus FFZ 88 / 90 MRU GmbH, D-74172 Neckarsulm... -
Seite 89: Konformitätserklärung
Bedienungsanleitung NOVAplus FFZ 12 Konformitätserklärung 89 / 90 MRU GmbH, D-74172 Neckarsulm... - Seite 90 Bedienungsanleitung NOVAplus FFZ 90 / 90 MRU GmbH, D-74172 Neckarsulm...
