Proline Cubemass C 300
Gehäuse Messaufnehmer
Berstscheibe
Durchflussgrenze
Druckverlust
Endress+Hauser
[psi]
[bar]
20
200
10
0
0
-50
-50
27

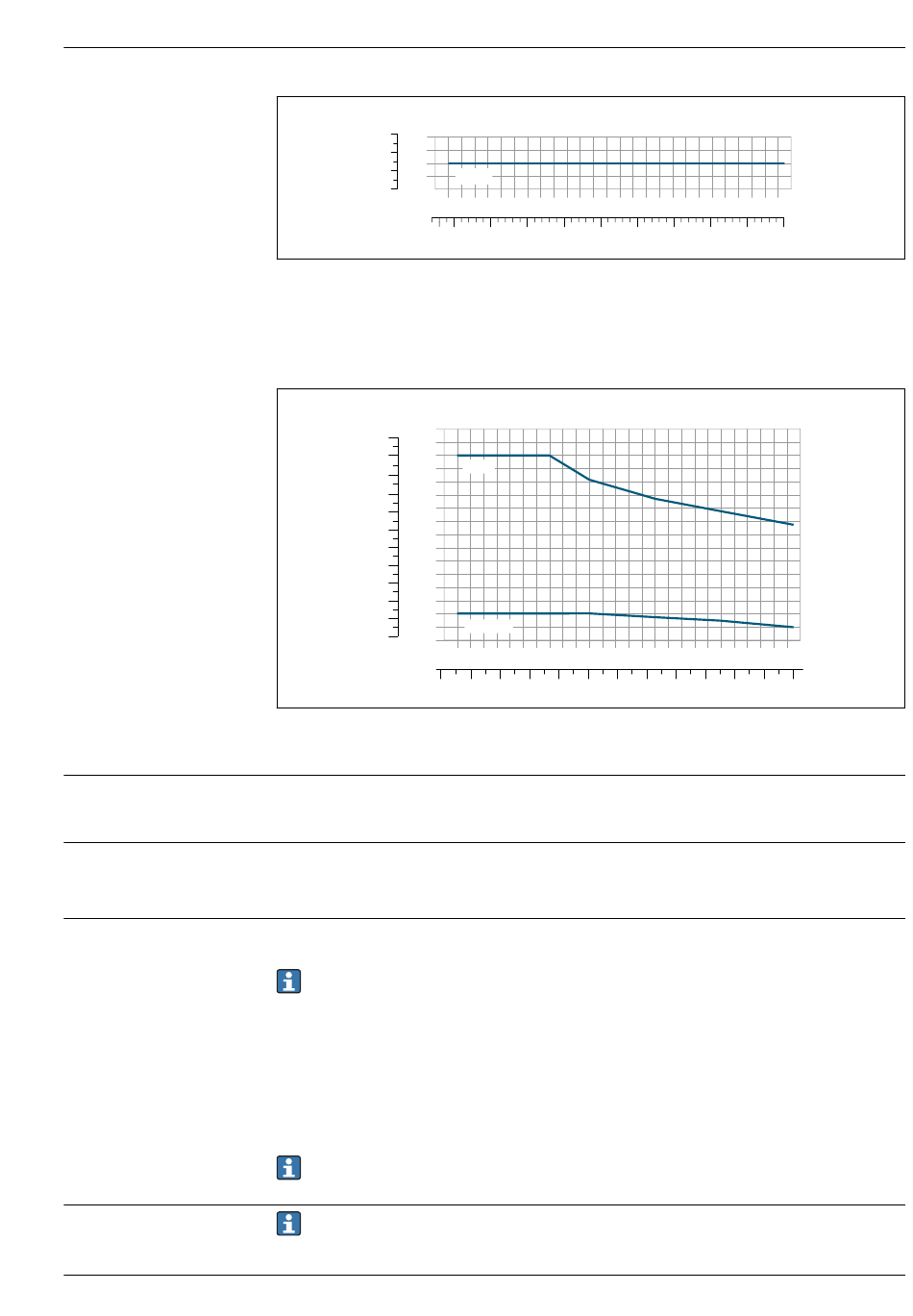

Mit Flanschwerkstoff: 1.4539 (904L); Lose Flansche (nicht messstoffberührend): 1.4404 (316/316L)
Prozessanschluss 4-VCO-4, ¼ NPTF (DN 1...4); 8-VCO-4, ½ NPTF (DN 6)
Bestellmerkmal "Montageset", Option PC, PD
[psi]
[bar]
440
6200
5800
400
5400
360
5000
320
4600
4200
280
3800
240
3400
3000
200
2600
160
2200
1800
120
-50
-80
28
4-VCO-4 Kupplung: 1.4539 (904L); 8-VCO-4 Kupplung: 1.4539 (904L); NPTF Gewindeadapter: 1.4539
(904L)
Das Gehäuse des Messaufnehmers ist mit trockenem Stickstoff gefüllt und schützt die innenliegende
Elektronik und Mechanik.
Um die Sicherheit des Messgeräts zu gewährleisten, wird standardmäßig die Geräteausführung mit
Berstscheibe mit einem Auslösedruck von 10 ... 15 bar (145 ... 217,5 psi) verwendet. Spezielle Mon-
tagehinweise → 52.
Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässigen Druck-
abfall optimiert wird.
Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" → 10
• Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts
• Für die häufigsten Anwendungen sind 20 ... 50 % des maximalen Endwerts als ideal anzusehen
• Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen:
Strömungsgeschwindigkeit < 1 m/s (< 3 ft/s).
• Bei Gasmessungen gilt:
• Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit
(0,5 Mach) nicht überschreiten
• Der maximale Massefluss ist abhängig von der Dichte des Gases: Formel → 10
Zur Berechnung der Durchflussgrenze: Produktauswahlhilfe Applicator → 92
Zur Berechnung des Druckverlusts: Produktauswahlhilfe Applicator → 92
10 K
0
50
0
50
100
150
200
DN 1
≥ DN 2
0
50
40 80 120 160 200 240 280 320 360 400 [°F]
-40 0
100
150
200
[°C]
250
300
350
400
[°F]
200 [°C]
100
150
A0027778-DE
A0027774-DE
57
