Endress+Hauser Proline Cubemass C 300 Technische Information Seite 39

Proline Cubemass C 300
Endress+Hauser
Modbus RS485
1 2
A
B

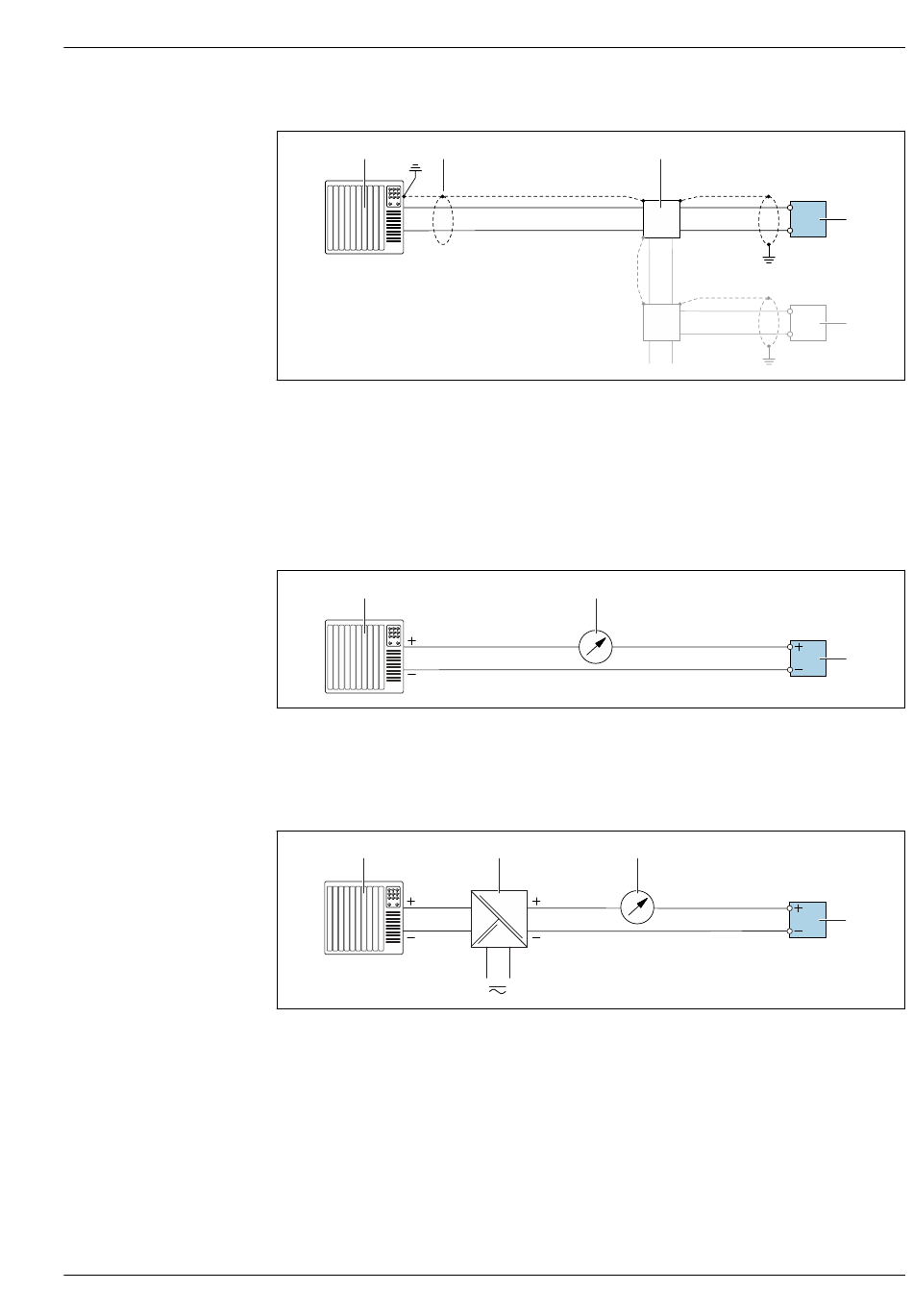

 11 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
3 Verteilerbox
4 Messumformer
Stromausgang 4-20 mA
1
 12 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Analoges Anzeigeinstrument: Maximale Bürde beachten →  15
3 Messumformer
1
 13 Anschlussbeispiel für Stromausgang 4-20 mA (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N)
3 Analoges Anzeigeinstrument: Maximale Bürde beachten →  15
4 Messumformer
3
2
4...20 mA
2
3
4...20 mA
A
4
B
A
4
B
A0028765
3
A0028758
4
A0028759
39
