Anschlussbeispiele - Endress+Hauser Proline Cubemass C 300 Technische Information

34
1
2
3
4
5

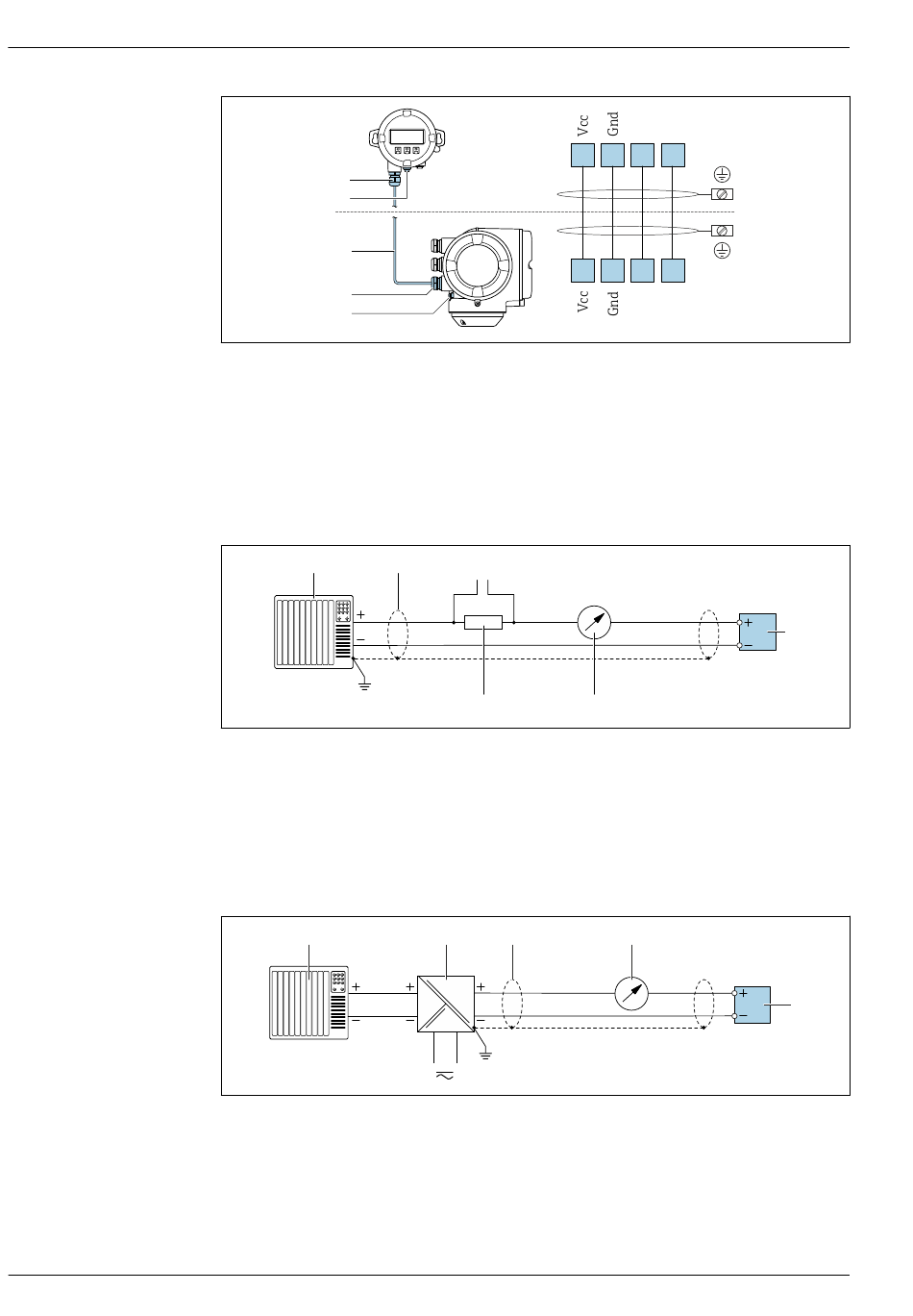

1 Abgesetztes Anzeige- und Bedienmodul DKX001
2 Schutzerde (PE)
3 Verbindungskabel
4 Messgerät
5 Schutzerde (PE)

Anschlussbeispiele

Stromausgang 4 ... 20 mA HART
1
 2 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten →  43
3 Anschluss für HART-Bediengeräte →  75
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  15
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  15
6 Messumformer
1
 3 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Spannungsversorgung
3 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten →  43
4 Analoges Anzeigeinstrument: Maximale Bürde beachten →  15
5 Messumformer
2 3
4
2 3
