PROFINET: Systemredundanz S2
1
2 3

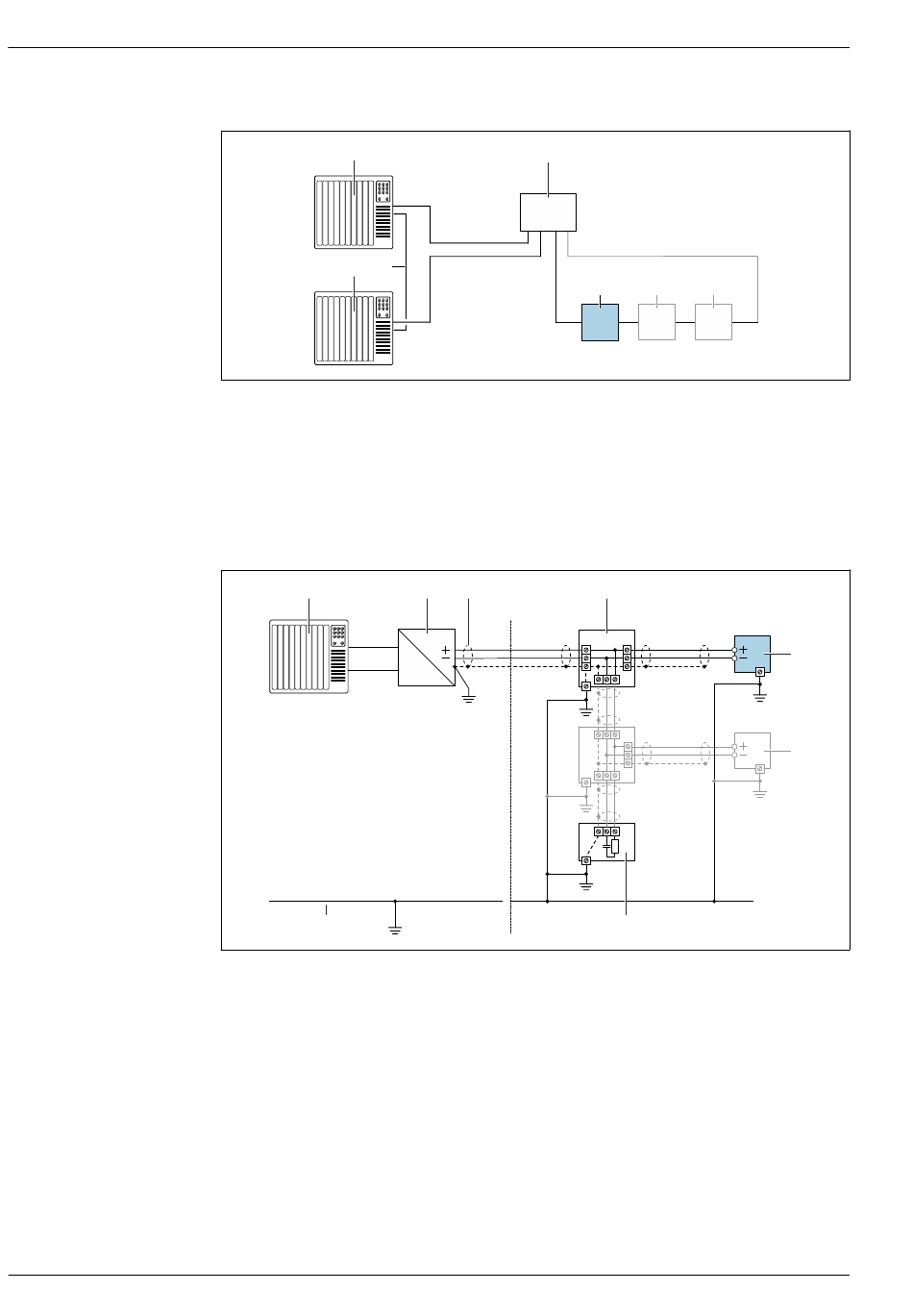

 9 Anschlussbeispiel Systemredundanz S2
1 Automatisierungssystem 1 (z.B. SPS)
2 Synchronisation Automatisierungssysteme
3 Automatisierungssystem 2 (z.B. SPS)
4 Industrial Ethernet Managed Switch
5 Messumformer
FOUNDATION Fieldbus
1
8
 10 Anschlussbeispiel für FOUNDATION Fieldbus
1 Automatisierungssystem (z.B. SPS)
2 Power Conditioner (FOUNDATION Fieldbus)
3 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
4
2 3
6 6
6
6
Proline Cubemass C 300
5 5 5
4
6
6
7
