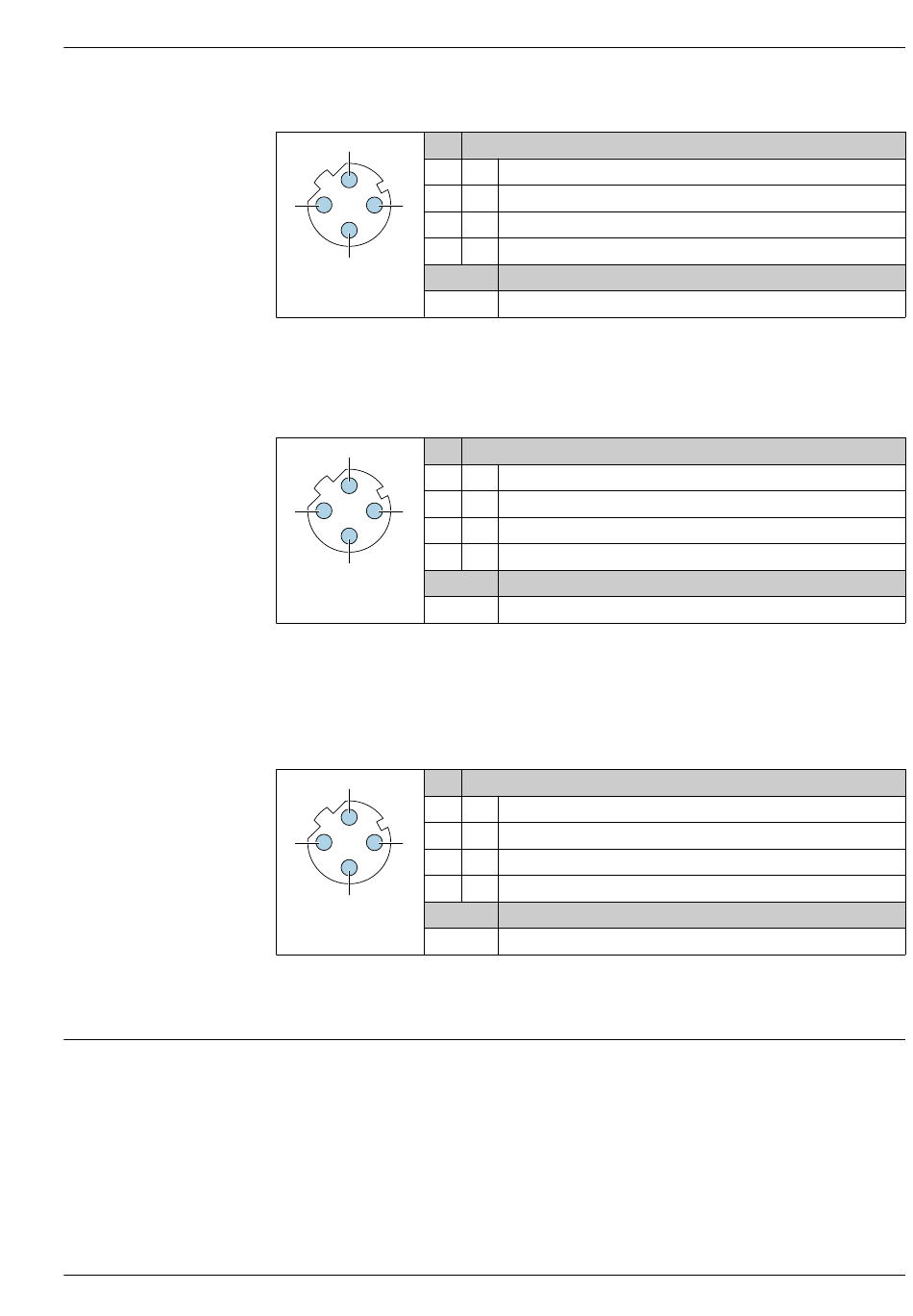

Kabelspezifikation

Endress+Hauser
PROFINET
Pin
2
1
2
1 3
3
4
4
Codierung
A0032047

Als Stecker wird empfohlen:
• Binder, Serie 763, Teilenr. 99 3729 810 04
• Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q
EtherNet/IP
Pin
2
1
2
3
1
3
4
4
Codierung
A0032047

Als Stecker wird empfohlen:
• Binder, Serie 763, Teilenr. 99 3729 810 04
• Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q
Serviceschnittstelle
Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle)
Pin
2
1
2
3
1
3
4
4
Codierung
A0032047

Als Stecker wird empfohlen:
• Binder, Serie 763, Teilenr. 99 3729 810 04
• Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q
Zulässiger Temperaturbereich
• Die im jeweiligen Land geltenden Installationsrichtlinien sind zu beachten.
• Die Kabel müssen für die zu erwartenden Minimal- und Maximaltemperaturen geeignet sein.
Energieversorgungskabel (inkl. Leiter für die innere Erdungsklemme)
Normales Installationskabel ausreichend.
+
+
-
-
D
+
+
-
-
D
+
+
-
-
D
Belegung
TD +
RD +
TD –
RD –
Stecker/Buchse
Buchse
Belegung
Tx
Rx
Tx
Rx
Stecker/Buchse
Buchse
Belegung
Tx
Rx
Tx
Rx
Stecker/Buchse
Buchse
