Proline Cubemass C 300
Endress+Hauser

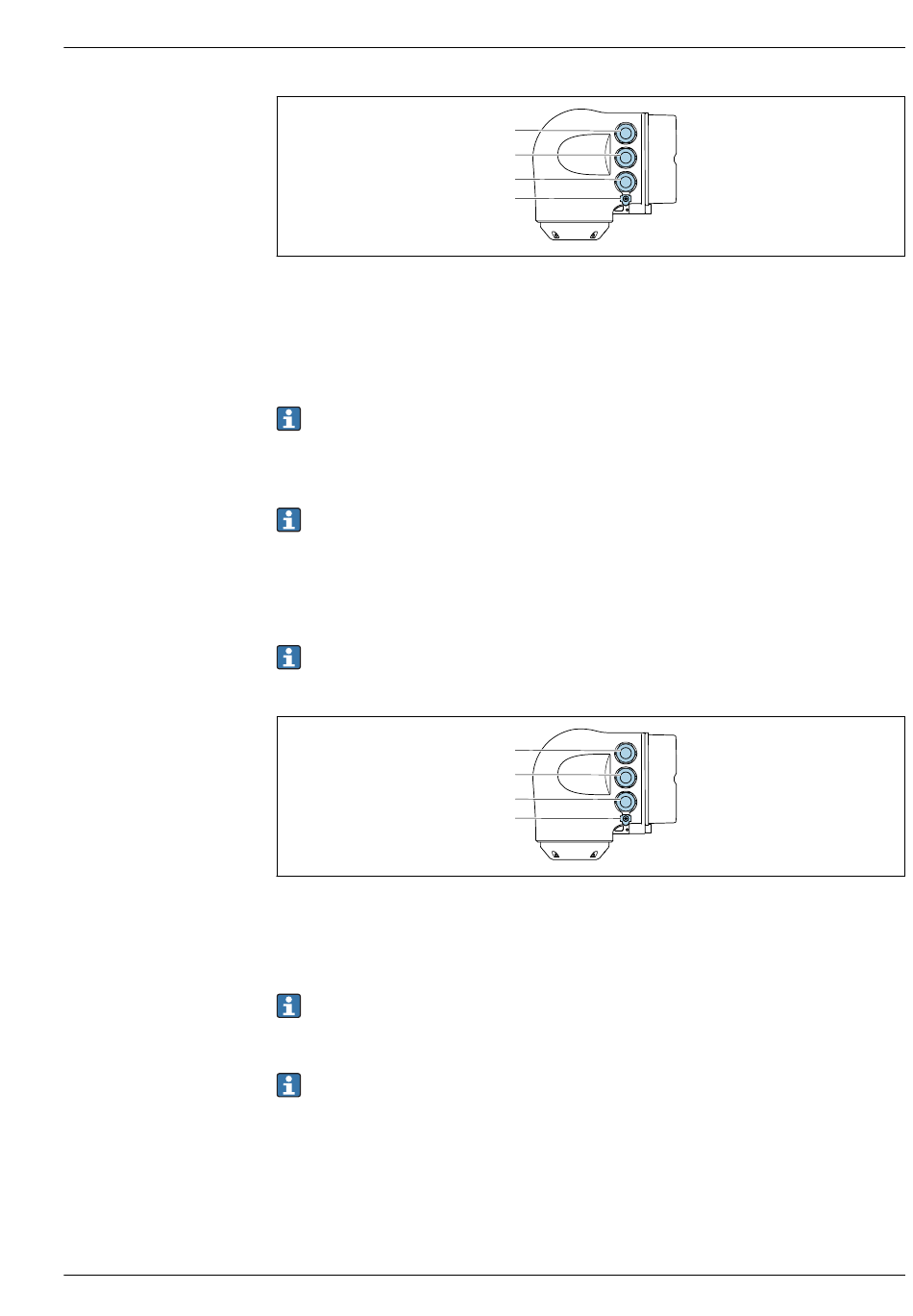

1 Anschluss Versorgungsspannung
2 Anschluss Signalübertragung Ein-/Ausgang
3 Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt-
stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und
Bedienmodul DKX001
4 Schutzerde (PE)
Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich:
Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"
Der Adapter verbindet die Serviceschnittstelle (CDI-RJ45) mit einem in der Kabeleinführung
montierten M12 Stecker. Der Anschluss an die Serviceschnittstelle kann dadurch ohne Öffnen
des Geräts über einen M12 Stecker erfolgen.
Netzwerk Verbindung über Serviceschnittstelle (CDI-RJ45) →  81
In einer Ringtopologie anschließen
Geräteausführungen mit den Kommunikationsarten EtherNet/IP und PROFINET können in eine
Ringtopologie eingebunden werden. Die Einbindung erfolgt über den Anschluss für die Signalüber-
tragung (Ausgang 1) und dem Anschluss an die Serviceschnittstelle (CDI-RJ45).
Messumformer in eine Ringtopologie einbinden:
• EtherNet/IP
• PROFINET
1 Anschluss Versorgungsspannung
2 Anschluss Signalübertragung: PROFINET bzw. EtherNet/IP (RJ45 Stecker)
3 Anschluss an Serviceschnittstelle (CDI-RJ45)
4 Schutzerde (PE)
Verfügt das Gerät über weitere Ein-/Ausgänge, werden diese parallel über die Kabeleinführung
für den Anschluss an die Serviceschnittstelle (CDI-RJ45) geführt.
Anschluss abgesetztes Anzeige- und Bedienmodul DKX001
Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  91.
• Bei der direkten Bestellung des abgesetzten Anzeige- und Bedienmoduls DKX001 mit dem
Messgerät, wird das Messgerät immer mit einem Blinddeckel ausgeliefert. Eine Anzeige oder
Bedienung am Messumformer ist in dem Fall nicht vorhanden.
• Bei nachträglicher Bestellung darf das abgesetzte Anzeige- und Bedienmodul DKX001 nicht
gleichzeitig mit dem vorhandenen Anzeigemodul des Messgeräts angeschlossen werden. Es
darf immer nur eine Anzeige oder Bedienung am Messumformer angeschlossen sein.
1
2
3
4
1
2
3
4
A0026781
A0026781
