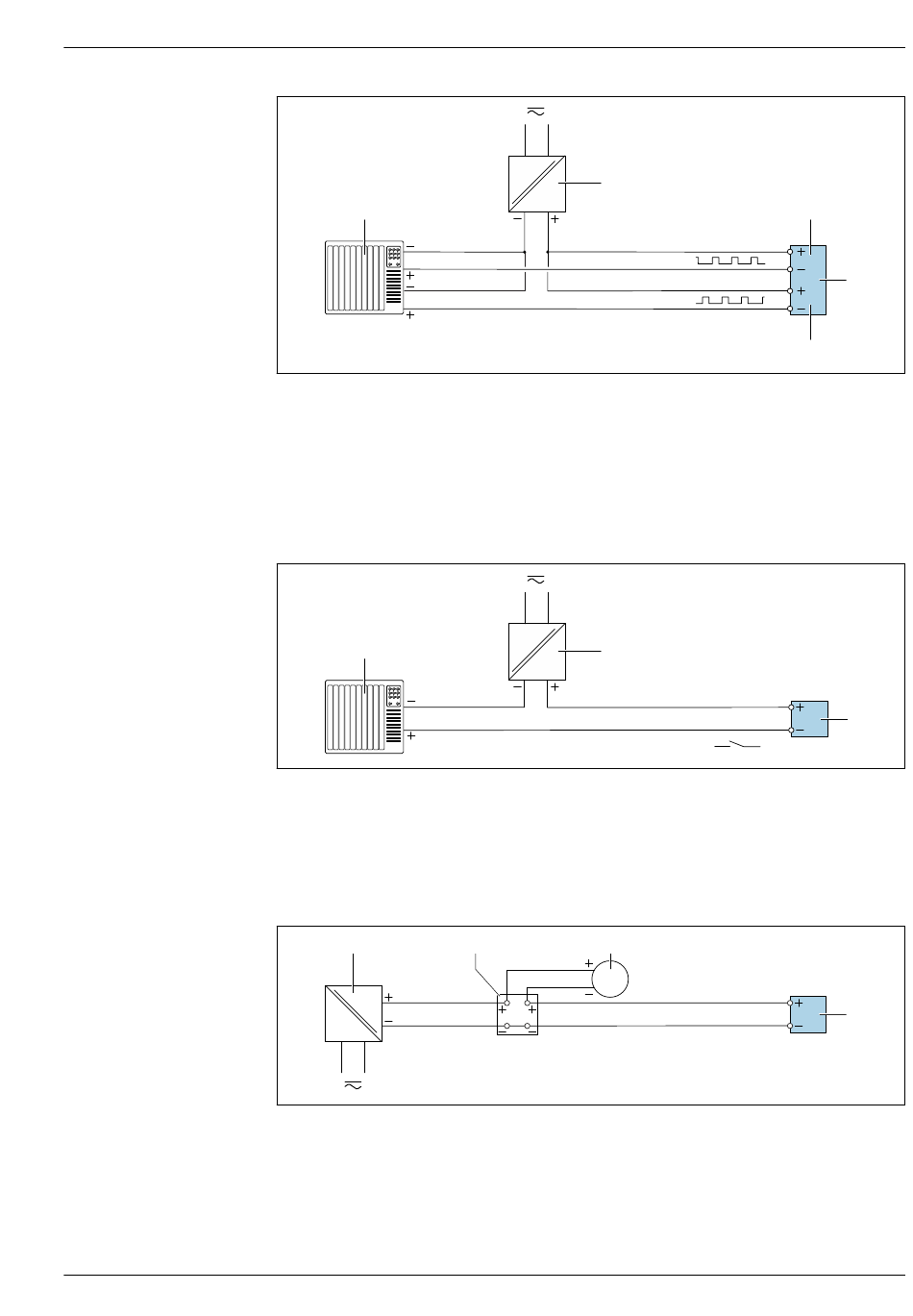

 17 Anschlussbeispiel für Doppelimpulsausgang (passiv)
1 Automatisierungssystem mit Doppelimpulseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  19
4 Doppelimpulsausgang
5 Doppelimpulsausgang (Slave), phasenverschoben
Relaisausgang
1
 18 Anschlussbeispiel für Relaisausgang (passiv)
1 Automatisierungssystem mit Relaiseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  20
Stromeingang
1
 19 Anschlussbeispiel für 4...20 mA Stromeingang
1 Spannungsversorgung
2 Klemmenkasten
3 Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
4 Messumformer
2
2
2 3
4
3
5
