Strahlenschutzbehälter FQG60
Arbeitsweise
Schwächungsfaktor und
Halbwertschichten
Maximale Aktivität
der Strahlenquelle
Isodistanzkurven
Endress+Hauser

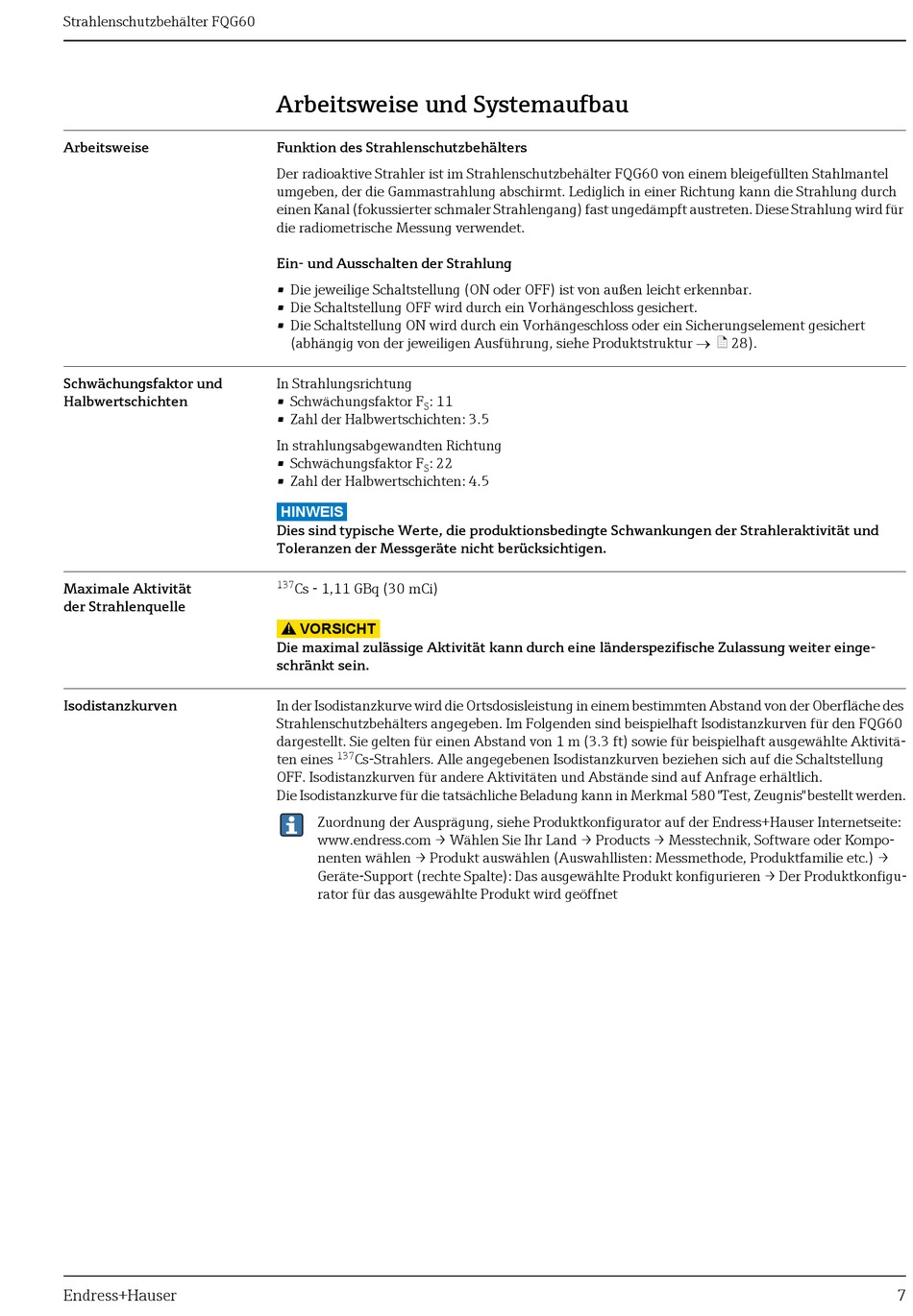

Arbeitsweise und Systemaufbau
Funktion des Strahlenschutzbehälters
Der radioaktive Strahler ist im Strahlenschutzbehälter FQG60 von einem bleigefüllten Stahlmantel
umgeben, der die Gammastrahlung abschirmt. Lediglich in einer Richtung kann die Strahlung durch
einen Kanal (fokussierter schmaler Strahlengang) fast ungedämpft austreten. Diese Strahlung wird für
die radiometrische Messung verwendet.
Ein- und Ausschalten der Strahlung
• Die jeweilige Schaltstellung (ON oder OFF) ist von außen leicht erkennbar.
• Die Schaltstellung OFF wird durch ein Vorhängeschloss gesichert.
• Die Schaltstellung ON wird durch ein Vorhängeschloss oder ein Sicherungselement gesichert
(abhängig von der jeweiligen Ausführung, siehe Produktstruktur ä 28).
In Strahlungsrichtung
• Schwächungsfaktor F
: 11
S
• Zahl der Halbwertschichten: 3.5
In strahlungsabgewandten Richtung
• Schwächungsfaktor F
: 22
S
• Zahl der Halbwertschichten: 4.5
HINWEIS
Dies sind typische Werte, die produktionsbedingte Schwankungen der Strahleraktivität und
Toleranzen der Messgeräte nicht berücksichtigen.
137
Cs - 1,11 GBq (30 mCi)
VORSICHT
!
Die maximal zulässige Aktivität kann durch eine länderspezifische Zulassung weiter einge-
schränkt sein.
In der Isodistanzkurve wird die Ortsdosisleistung in einem bestimmten Abstand von der Oberfläche des
Strahlenschutzbehälters angegeben. Im Folgenden sind beispielhaft Isodistanzkurven für den FQG60
dargestellt. Sie gelten für einen Abstand von 1 m (3.3 ft) sowie für beispielhaft ausgewählte Aktivitä-
137
ten eines
Cs-Strahlers. Alle angegebenen Isodistanzkurven beziehen sich auf die Schaltstellung
OFF. Isodistanzkurven für andere Aktivitäten und Abstände sind auf Anfrage erhältlich.
Die Isodistanzkurve für die tatsächliche Beladung kann in Merkmal 580 "Test, Zeugnis" bestellt werden.
Zuordnung der Ausprägung, siehe Produktkonfigurator auf der Endress+Hauser Internetseite:
www.endress.com → Wählen Sie Ihr Land → Products → Messtechnik, Software oder Kompo-
nenten wählen → Produkt auswählen (Auswahllisten: Messmethode, Produktfamilie etc.) →
Geräte-Support (rechte Spalte): Das ausgewählte Produkt konfigurieren → Der Produktkonfigu-
rator für das ausgewählte Produkt wird geöffnet
