Ohne Filter; Montagekontrolle - Endress+Hauser Stamolys CA71CODcr Betriebsanleitung

Stamolys CA71CODcr
Endress+Hauser
7 6

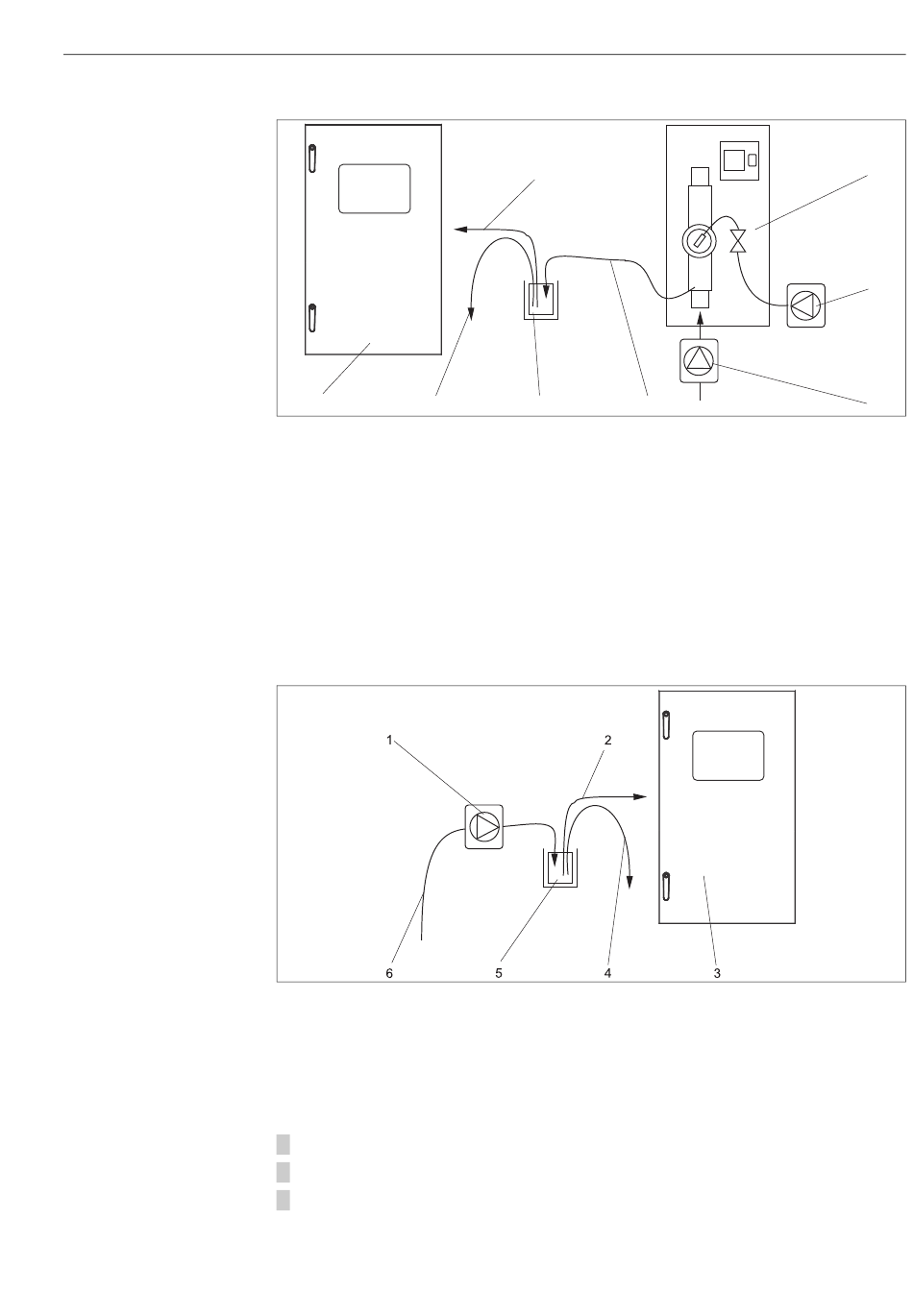

Abb. 9: Vollständige Messeinrichtung
1 Rückspülbarer Filter
2 Kompressor oder Druckluftleitung
3 Probenpumpe oder Probenzufuhr unter Druck
4 Filtratausgang
5.3.2

Ohne Filter

Eine vollständige Messeinrichtung besteht aus:
• einer Probenpumpe mit Rückspülfunktion
• einem gerührten Vorlagegefäß
• einem Analysator CA71CODcr
Abb. 10: Vollständige Messeinrichtung
1 Probenpumpe mit Rückspülfunktion
2 Probenleitung zum Analysator
3 Analysator
5.4

Montagekontrolle

1. Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit.
2. Stellen Sie sicher, dass sich die Schläuche nicht ohne Kraftaufwand entfernen lassen.
3. Überprüfen Sie alle Schläuche auf Beschädigungen.
8
4
5
5 Gerührtes Vorlagegefäß
6 Überlauf
7 Analysator
8 Probenleitung zum Analysator
4 Überlauf
5 Gerührtes Vorlagegefäß
6 Probe
Montage
1
2
3
a0013925
a0016626-1
17
