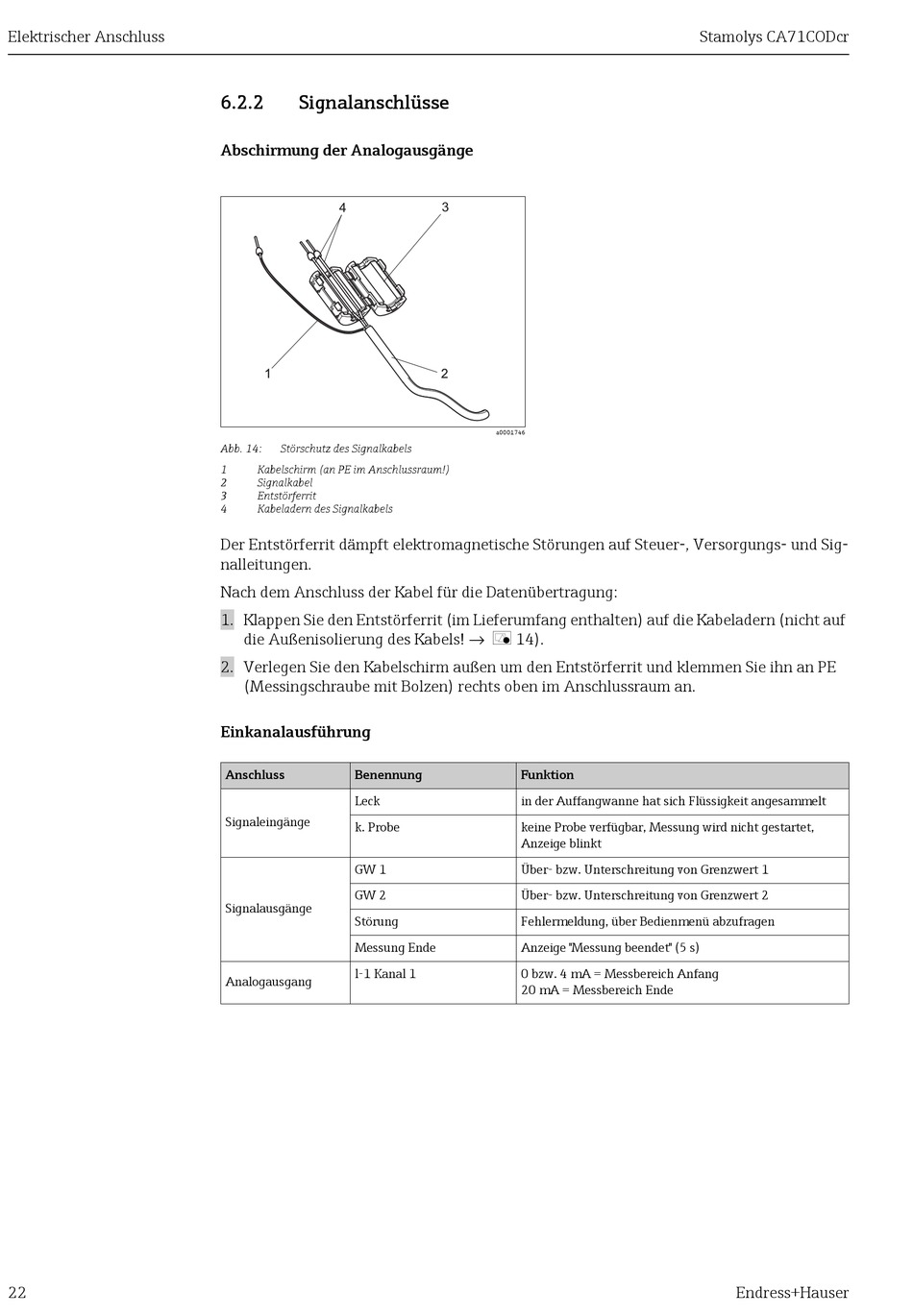

Endress+Hauser Stamolys CA71CODcr Betriebsanleitung Seite 22

Elektrischer Anschluss
22
6.2.2 Signalanschlüsse
Abschirmung der Analogausgänge
4
Abb. 14: Störschutz des Signalkabels
1 Kabelschirm (an PE im Anschlussraum!)
2 Signalkabel
3 Entstörferrit
4 Kabeladern des Signalkabels
Der Entstörferrit dämpft elektromagnetische Störungen auf Steuer-, Versorgungs- und Sig-
nalleitungen.
Nach dem Anschluss der Kabel für die Datenübertragung:
1. Klappen Sie den Entstörferrit (im Lieferumfang enthalten) auf die Kabeladern (nicht auf
die Außenisolierung des Kabels! → å 14).
2. Verlegen Sie den Kabelschirm außen um den Entstörferrit und klemmen Sie ihn an PE
(Messingschraube mit Bolzen) rechts oben im Anschlussraum an.
Einkanalausführung
Anschluss Benennung
Leck
Signaleingänge
k. Probe
GW 1
GW 2
Signalausgänge
Störung
Messung Ende
l-1 Kanal 1
Analogausgang
3
a0001746
Funktion
in der Auffangwanne hat sich Flüssigkeit angesammelt
keine Probe verfügbar, Messung wird nicht gestartet,
Anzeige blinkt
Über- bzw. Unterschreitung von Grenzwert 1
Über- bzw. Unterschreitung von Grenzwert 2
Fehlermeldung, über Bedienmenü abzufragen
Anzeige "Messung beendet" (5 s)
0 bzw. 4 mA = Messbereich Anfang
20 mA = Messbereich Ende
