3 Gerätebeschreibung

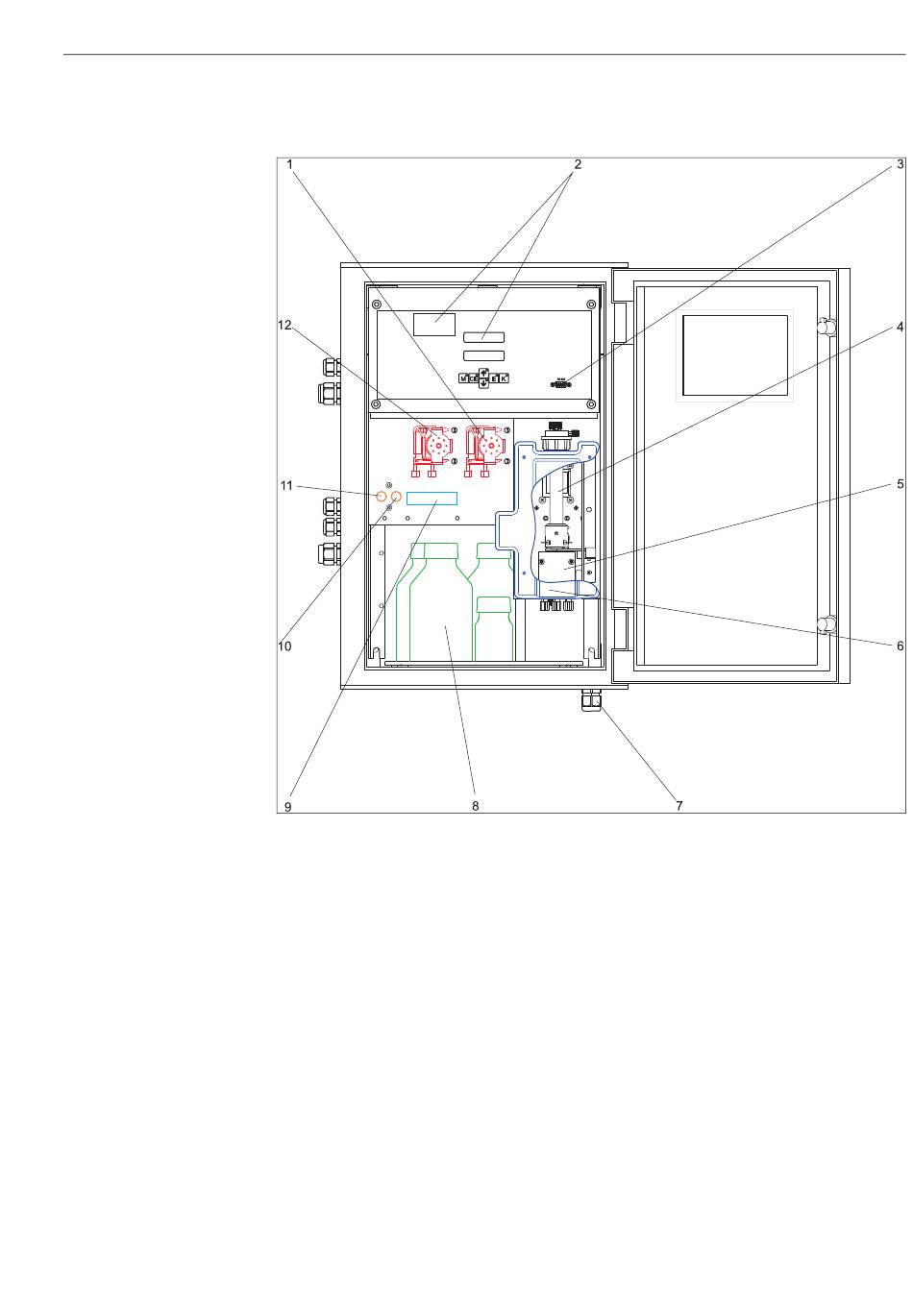

Abb. 1: Analysator (Schrankausführung, ohne Schläuche)
1 Reagenzienpumpe (P2), Zulauf aus Kanister
2 Display und Temperaturanzeige
3 Serielle Schnittstelle RS 232
4 Reaktoreinheit
5 Ventil V4
6 Abdeckung (im Bild aufgebrochen dargestellt)
Zulauf zur Probenpumpe:
• Ventil V1
– Schlauch vorn: Zulauf Probe
– Schlauch hinten: Zulauf von Ventil V2 (0 mg/l O
• Ventil V2
– Schlauch vorn: Zulauf von Kanister mit Standard
– Schlauch hinten: Zulauf von Kanister mit 0 mg/l O
7 Spülausgänge (Abwasser, Chromatabfall, Über-
lauf)
8 Reagenzien, Standard
9 Ventil V3
10 Ventil V2
11 Ventil V1
12 Proben- und Schwefelsäurepumpe P1
-Standard bzw. Standard)
2
-Standard
2
Gerätebeschreibung
a0012419
