5 Montage
5.1

Montagebedingungen

5.1.1 Bauform, Maße
330 (13.0)
7-11/
0.28 - 0.43
(M 6)
200 (7.87)
326 (12.8)
360 (14.2)
436 (17.2)
465 (18.3)
500 (19.7)

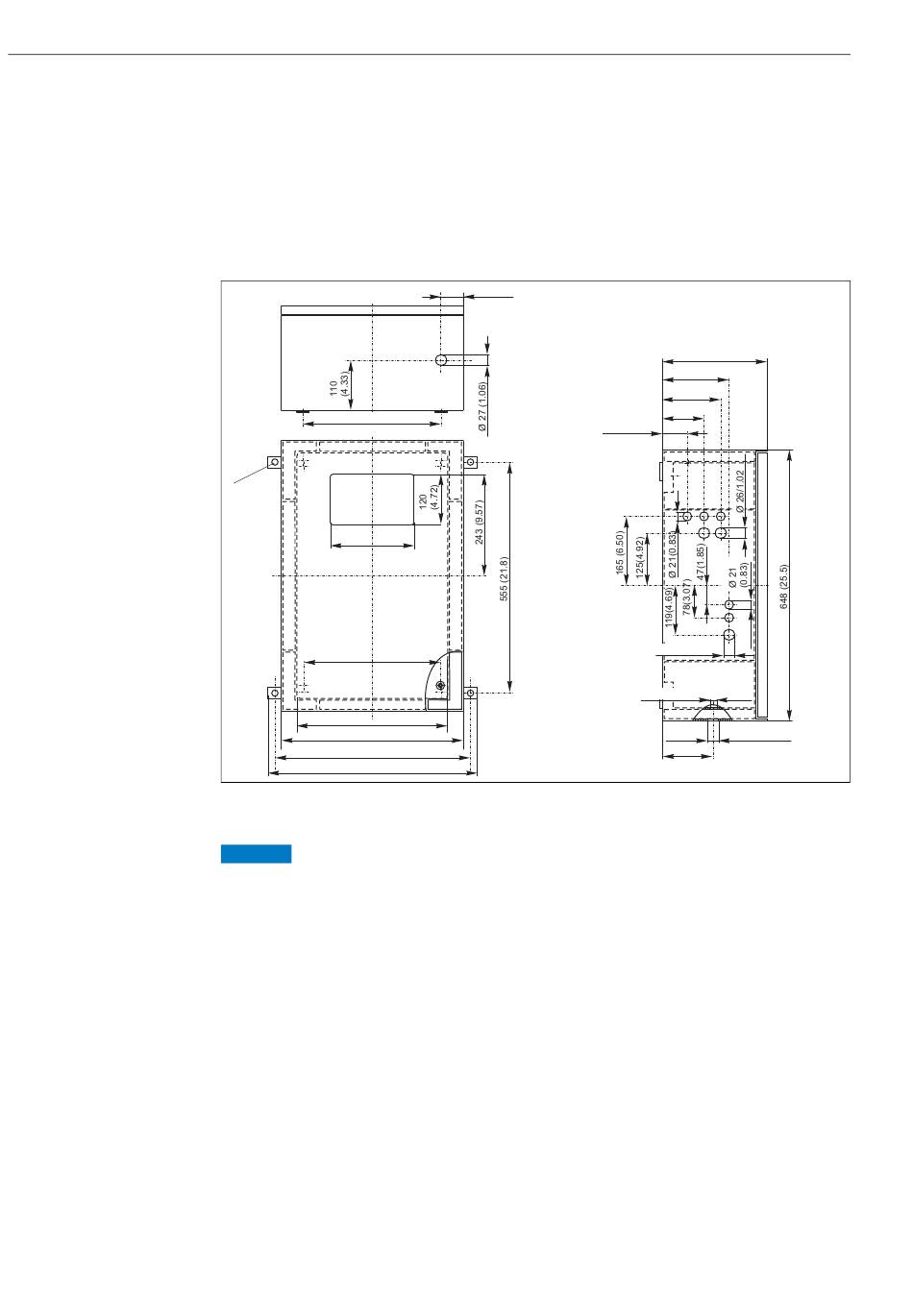

Abb. 2: Ausführung GFK
HINWEIS
Montagefreiheit und Rückstau im Ablaufschlauch
‣
Lassen Sie unter dem Gehäuse mind. 400 mm (16") Platz für den Abfallauffangbehälter.
‣
Halten Sie an der linken Geräteseite einen seitlichen Abstand von mind. 350 mm (13,8")
für die Montage der Probevorlage ein.
‣
Der Ablaufschlauch darf keinen Siphon bilden.
38 (1.5)
60 (2.36)
Ø 16 (0.63)
Stamolys CA71CODcr
250 (9.84)
160 (6.30)
140 (5.51)
100(3.94)
Ø 26(1.02)
Ø 27 (1.06)
120(4.72)
mm (inch)
a0001355
