Wartung
46
Einbau der neuen Schläuche
HINWEIS
Verwechslungsgefahr und daraus resultierende Fehlfunktion
‣
Achten Sie darauf, dass Sie die neuen Pumpenschläuche an den richtigen Anschlüssen
an der Verbinderleiste anschließen.
‣
Bestellnummern der Pumpenschläuche (Kit) entnehmen Sie dem Kapitel
"Störungsbehebung/Ersatzteile".

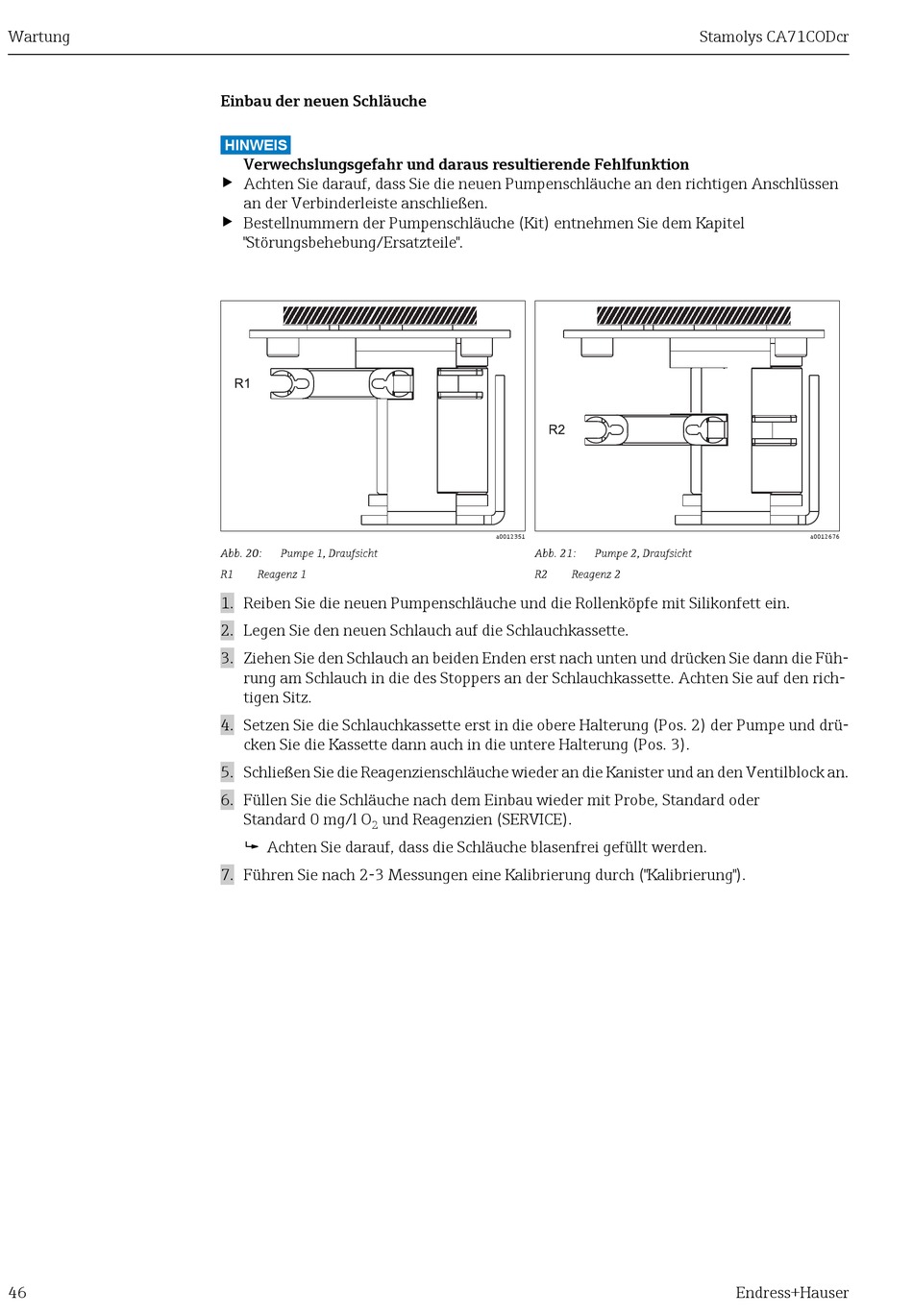

Abb. 20: Pumpe 1, Draufsicht
R1 Reagenz 1
1. Reiben Sie die neuen Pumpenschläuche und die Rollenköpfe mit Silikonfett ein.
2. Legen Sie den neuen Schlauch auf die Schlauchkassette.
3. Ziehen Sie den Schlauch an beiden Enden erst nach unten und drücken Sie dann die Füh-
rung am Schlauch in die des Stoppers an der Schlauchkassette. Achten Sie auf den rich-
tigen Sitz.
4. Setzen Sie die Schlauchkassette erst in die obere Halterung (Pos. 2) der Pumpe und drü-
cken Sie die Kassette dann auch in die untere Halterung (Pos. 3).
5. Schließen Sie die Reagenzienschläuche wieder an die Kanister und an den Ventilblock an.
6. Füllen Sie die Schläuche nach dem Einbau wieder mit Probe, Standard oder
Standard 0 mg/l O und Reagenzien (SERVICE).
2
 Achten Sie darauf, dass die Schläuche blasenfrei gefüllt werden.
7. Führen Sie nach 2-3 Messungen eine Kalibrierung durch ("Kalibrierung").
a0012351
Abb. 21: Pumpe 2, Draufsicht
R2 Reagenz 2
Stamolys CA71CODcr
a0012676
Endress+Hauser
