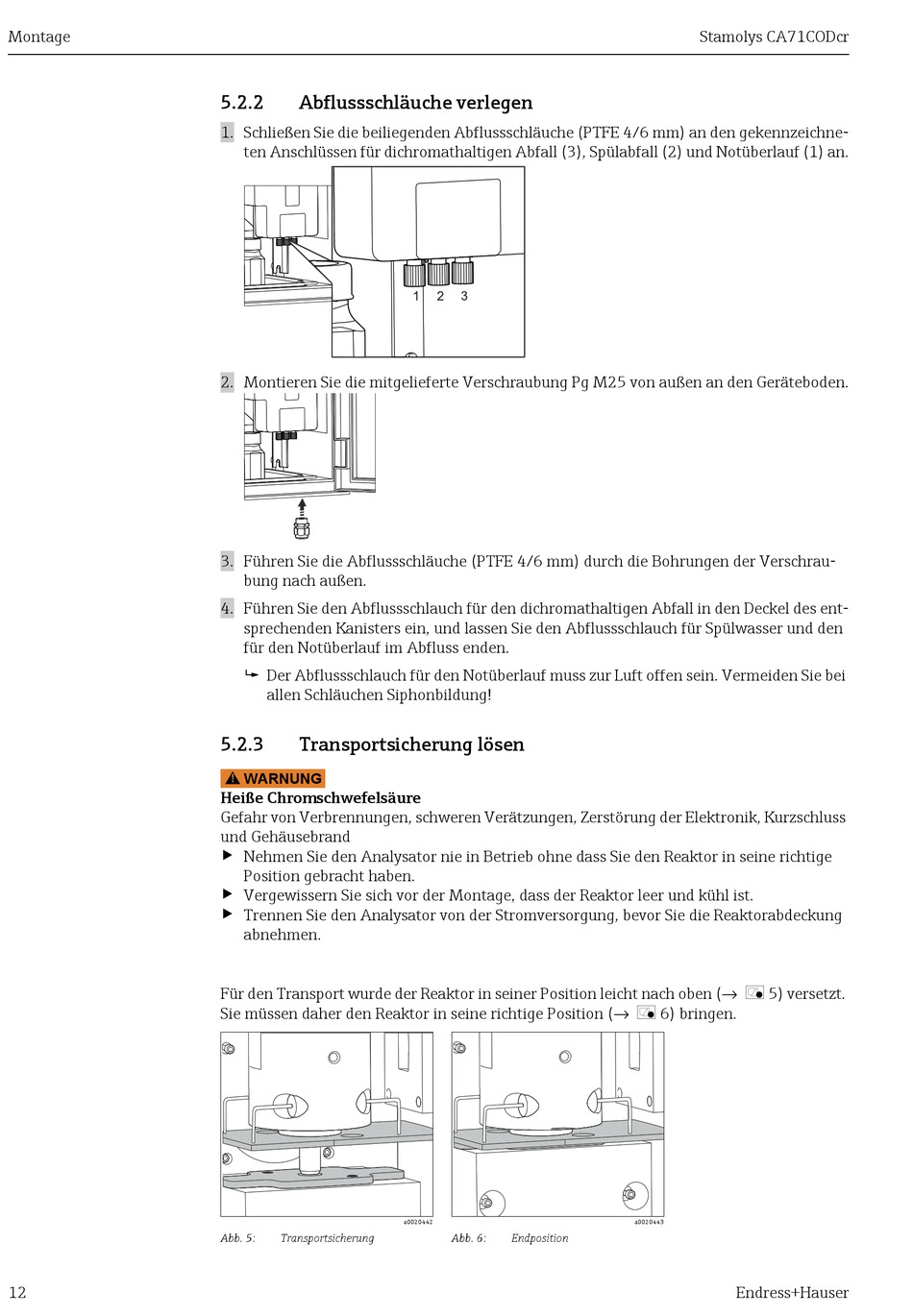

5.2.2 Abflussschläuche verlegen
1. Schließen Sie die beiliegenden Abflussschläuche (PTFE 4/6 mm) an den gekennzeichne-
ten Anschlüssen für dichromathaltigen Abfall (3), Spülabfall (2) und Notüberlauf (1) an.
2. Montieren Sie die mitgelieferte Verschraubung Pg M25 von außen an den Geräteboden.
3. Führen Sie die Abflussschläuche (PTFE 4/6 mm) durch die Bohrungen der Verschrau-
bung nach außen.
4. Führen Sie den Abflussschlauch für den dichromathaltigen Abfall in den Deckel des ent-
sprechenden Kanisters ein, und lassen Sie den Abflussschlauch für Spülwasser und den
für den Notüberlauf im Abfluss enden.
 Der Abflussschlauch für den Notüberlauf muss zur Luft offen sein. Vermeiden Sie bei
allen Schläuchen Siphonbildung!
5.2.3 Transportsicherung lösen
WARNUNG
!
Heiße Chromschwefelsäure
Gefahr von Verbrennungen, schweren Verätzungen, Zerstörung der Elektronik, Kurzschluss
und Gehäusebrand
‣
Nehmen Sie den Analysator nie in Betrieb ohne dass Sie den Reaktor in seine richtige
Position gebracht haben.
‣
Vergewissern Sie sich vor der Montage, dass der Reaktor leer und kühl ist.
‣
Trennen Sie den Analysator von der Stromversorgung, bevor Sie die Reaktorabdeckung
abnehmen.
Für den Transport wurde der Reaktor in seiner Position leicht nach oben (→ å 5) versetzt.
Sie müssen daher den Reaktor in seine richtige Position (→ å 6) bringen.
Abb. 5: Transportsicherung
a0020442
Abb. 6: Endposition
Stamolys CA71CODcr
a0020443
