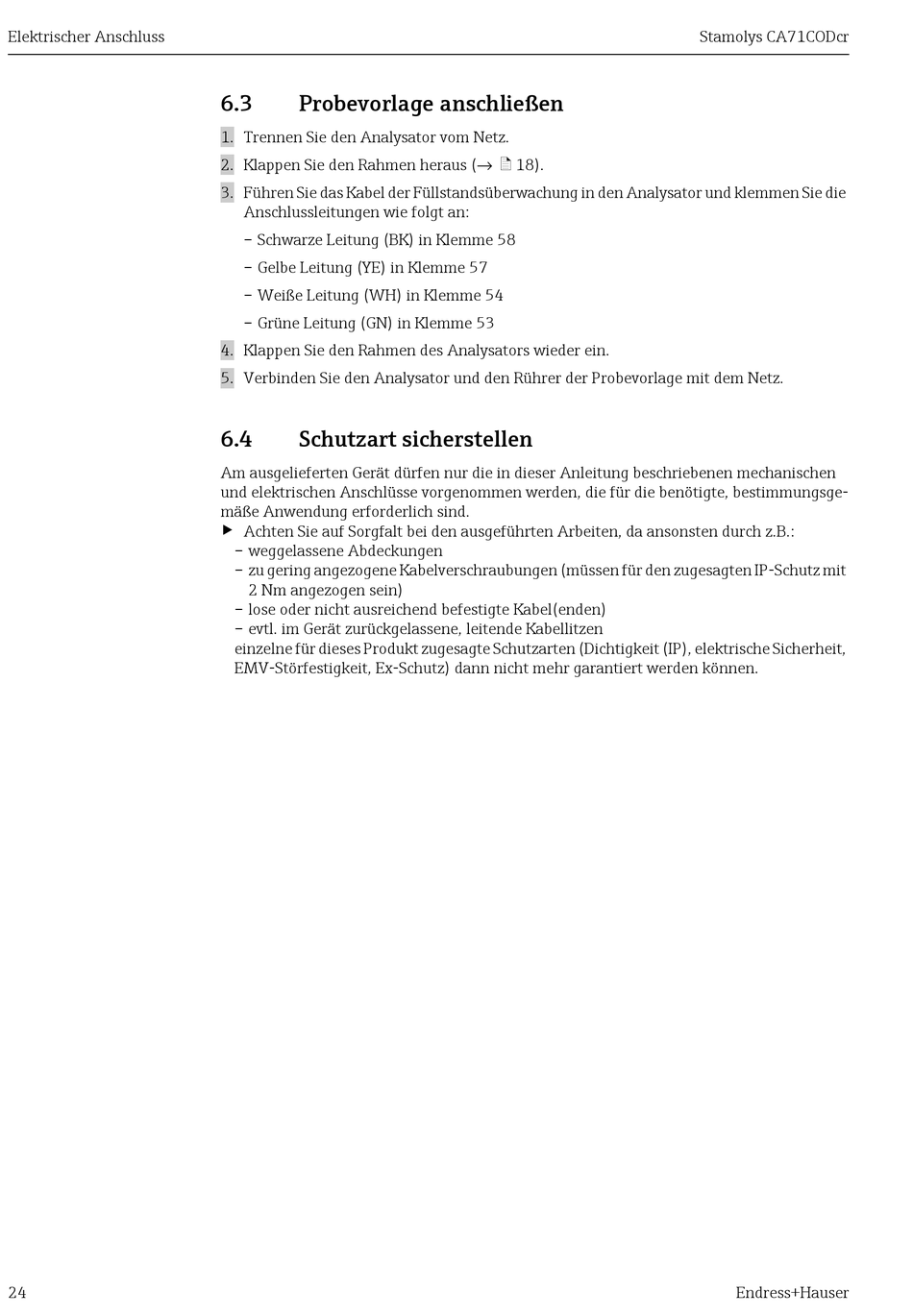

Elektrischer Anschluss
24
6.3 Probevorlage anschließen
1. Trennen Sie den Analysator vom Netz.
2. Klappen Sie den Rahmen heraus (→ ä 18).
3. Führen Sie das Kabel der Füllstandsüberwachung in den Analysator und klemmen Sie die
Anschlussleitungen wie folgt an:
– Schwarze Leitung (BK) in Klemme 58
– Gelbe Leitung (YE) in Klemme 57
– Weiße Leitung (WH) in Klemme 54
– Grüne Leitung (GN) in Klemme 53
4. Klappen Sie den Rahmen des Analysators wieder ein.
5. Verbinden Sie den Analysator und den Rührer der Probevorlage mit dem Netz.
6.4

Schutzart sicherstellen

Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen
und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsge-
mäße Anwendung erforderlich sind.
‣
Achten Sie auf Sorgfalt bei den ausgeführten Arbeiten, da ansonsten durch z.B.:
– weggelassene Abdeckungen
– zu gering angezogene Kabelverschraubungen (müssen für den zugesagten IP-Schutz mit
2 Nm angezogen sein)
– lose oder nicht ausreichend befestigte Kabel(enden)
– evtl. im Gerät zurückgelassene, leitende Kabellitzen
einzelne für dieses Produkt zugesagte Schutzarten (Dichtigkeit (IP), elektrische Sicherheit,
EMV-Störfestigkeit, Ex-Schutz) dann nicht mehr garantiert werden können.
