Montage
12
3.4

Einbaubeispiele

3.4.1 Stamoclean CAT221
Eine vollständige Messeinrichtung besteht aus:
• einem Filtersystem CAT221
• einem gerührten Vorlagegefäß
• einem Analysator CA71CODcr
• einer Probenpumpe bzw. Probenzufuhr unter Druck
• einem Kompressor bzw. Druckluftleitung
7 6

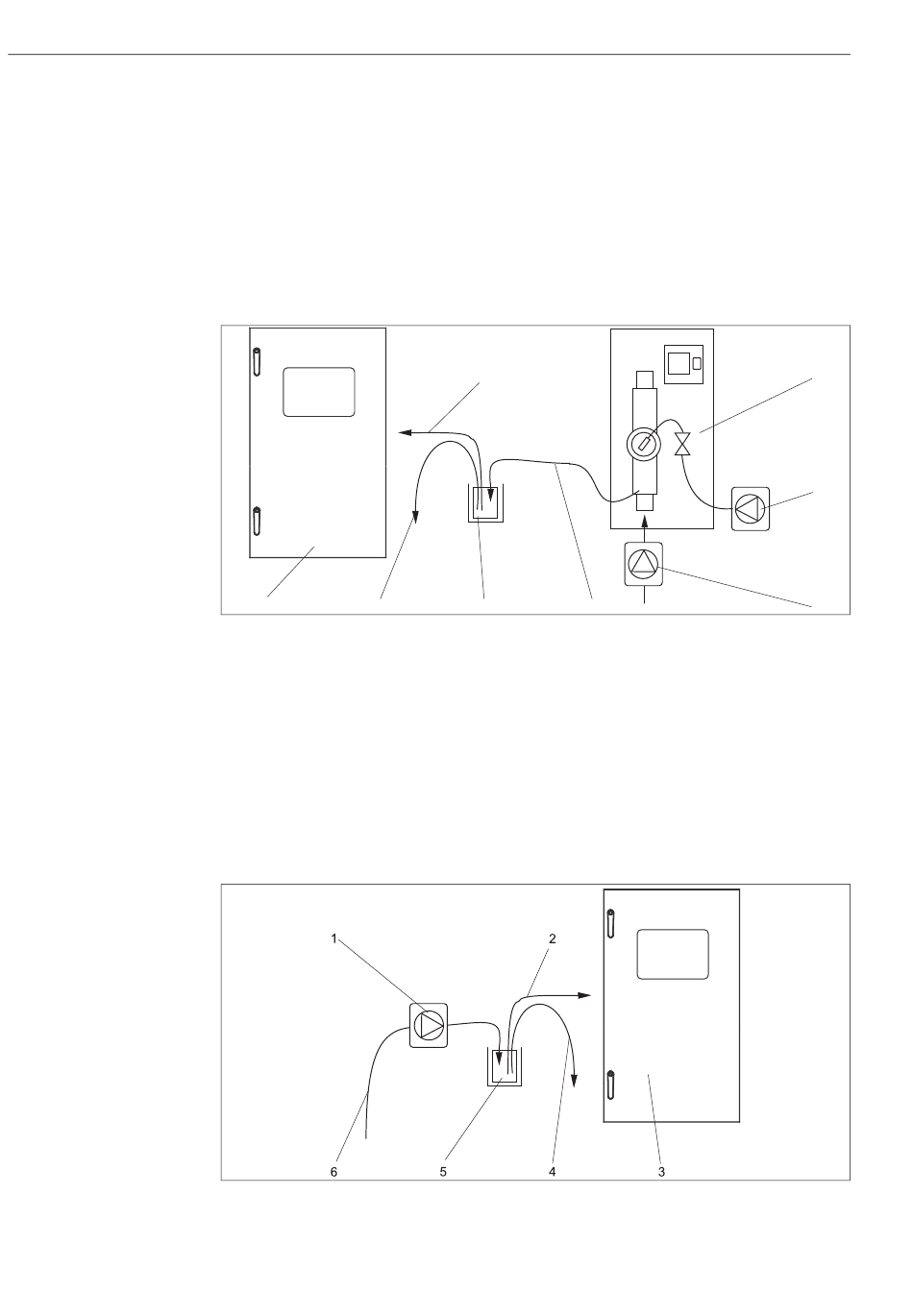

Abb. 9: Vollständige Messeinrichtung
1 Rückspülbarer Filter
2 Kompressor oder Druckluftleitung
3 Probenpumpe oder Probenzufuhr unter Druck
4 Filtratausgang
3.4.2

Ohne Filter

Eine vollständige Messeinrichtung besteht aus:
• einer Probenpumpe mit Rückspülfunktion
• einem gerührten Vorlagegefäß
• einem Analysator CA71CODcr
Abb. 10: Vollständige Messeinrichtung
1 Probenpumpe mit Rückspülfunktion
2 Probenleitung zum Analysator
3 Analysator
8
4
5
5 Gerührtes Vorlagegefäß
6 Überlauf
7 Analysator
8 Probenleitung zum Analysator
4 Überlauf
5 Gerührtes Vorlagegefäß
6 Probe
Stamolys CA71CODcr
1
2
3
a0013925
a0016626-1
