Stamolys CA71CODcr
Endress+Hauser
5.1.2

Anschluss der Probenleitung

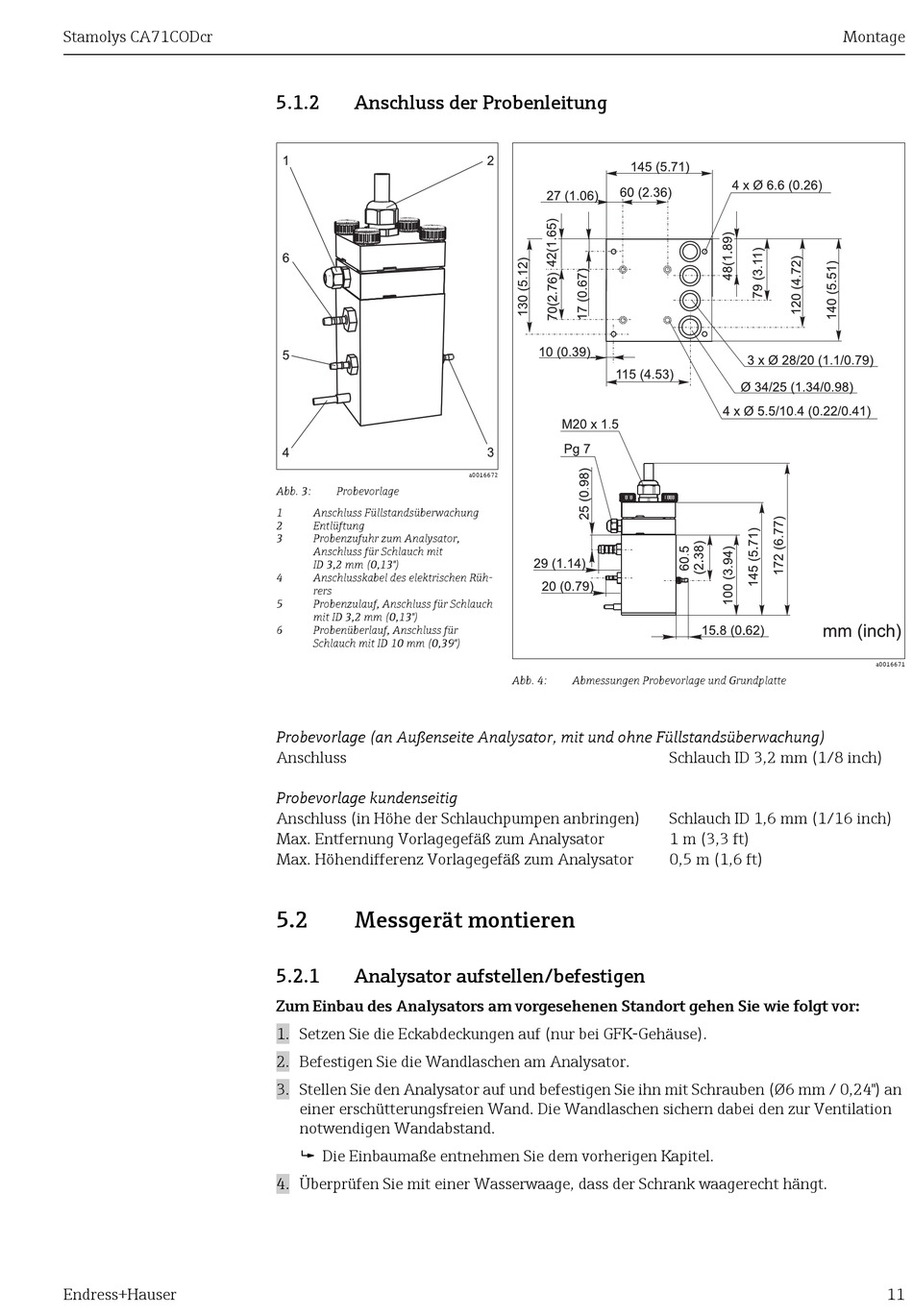

Abb. 3: Probevorlage
1 Anschluss Füllstandsüberwachung
2 Entlüftung
3 Probenzufuhr zum Analysator,
Anschluss für Schlauch mit
ID 3,2 mm (0,13")
4 Anschlusskabel des elektrischen Rüh-
rers
5 Probenzulauf, Anschluss für Schlauch
mit ID 3,2 mm (0,13")
6 Probenüberlauf, Anschluss für
Schlauch mit ID 10 mm (0,39")
Probevorlage (an Außenseite Analysator, mit und ohne Füllstandsüberwachung)
Anschluss
Probevorlage kundenseitig
Anschluss (in Höhe der Schlauchpumpen anbringen)
Max. Entfernung Vorlagegefäß zum Analysator
Max. Höhendifferenz Vorlagegefäß zum Analysator
5.2 Messgerät montieren
5.2.1

Analysator aufstellen/befestigen

Zum Einbau des Analysators am vorgesehenen Standort gehen Sie wie folgt vor:
1. Setzen Sie die Eckabdeckungen auf (nur bei GFK-Gehäuse).
2. Befestigen Sie die Wandlaschen am Analysator.
3. Stellen Sie den Analysator auf und befestigen Sie ihn mit Schrauben (Ø6 mm / 0,24") an
einer erschütterungsfreien Wand. Die Wandlaschen sichern dabei den zur Ventilation
notwendigen Wandabstand.
 Die Einbaumaße entnehmen Sie dem vorherigen Kapitel.
4. Überprüfen Sie mit einer Wasserwaage, dass der Schrank waagerecht hängt.
a0016672
Abb. 4: Abmessungen Probevorlage und Grundplatte
Schlauch ID 3,2 mm (1/8 inch)
Schlauch ID 1,6 mm (1/16 inch)
1 m (3,3 ft)
0,5 m (1,6 ft)
Montage
a0016671
11
