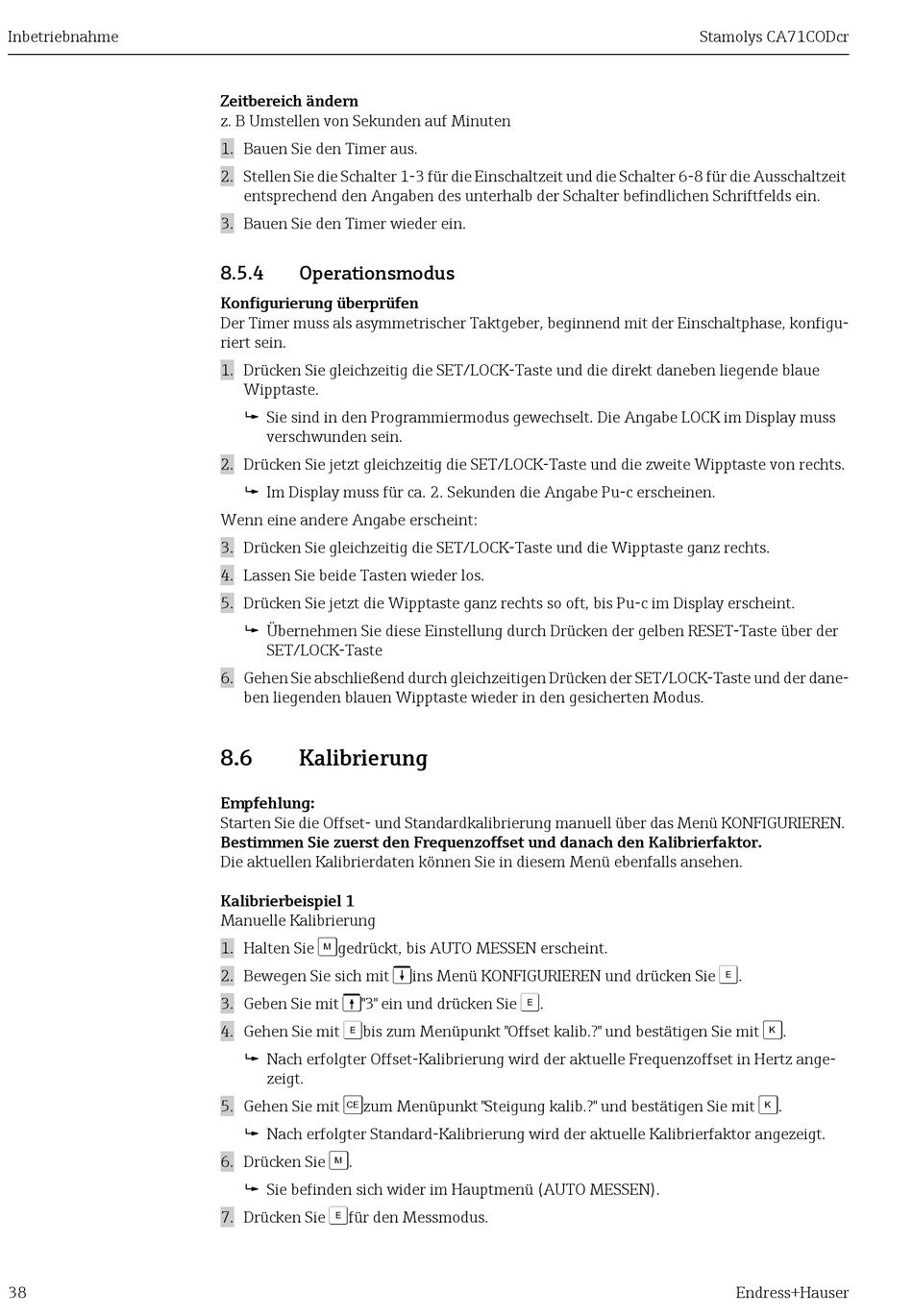

Inbetriebnahme
38
Zeitbereich ändern
z. B Umstellen von Sekunden auf Minuten
1. Bauen Sie den Timer aus.
2. Stellen Sie die Schalter 1-3 für die Einschaltzeit und die Schalter 6-8 für die Ausschaltzeit
entsprechend den Angaben des unterhalb der Schalter befindlichen Schriftfelds ein.
3. Bauen Sie den Timer wieder ein.
8.5.4 Operationsmodus
Konfigurierung überprüfen
Der Timer muss als asymmetrischer Taktgeber, beginnend mit der Einschaltphase, konfigu-
riert sein.
1. Drücken Sie gleichzeitig die SET/LOCK-Taste und die direkt daneben liegende blaue
Wipptaste.
 Sie sind in den Programmiermodus gewechselt. Die Angabe LOCK im Display muss
verschwunden sein.
2. Drücken Sie jetzt gleichzeitig die SET/LOCK-Taste und die zweite Wipptaste von rechts.
 Im Display muss für ca. 2. Sekunden die Angabe Pu-c erscheinen.
Wenn eine andere Angabe erscheint:
3. Drücken Sie gleichzeitig die SET/LOCK-Taste und die Wipptaste ganz rechts.
4. Lassen Sie beide Tasten wieder los.
5. Drücken Sie jetzt die Wipptaste ganz rechts so oft, bis Pu-c im Display erscheint.
 Übernehmen Sie diese Einstellung durch Drücken der gelben RESET-Taste über der
SET/LOCK-Taste
6. Gehen Sie abschließend durch gleichzeitigen Drücken der SET/LOCK-Taste und der dane-
ben liegenden blauen Wipptaste wieder in den gesicherten Modus.
8.6

Kalibrierung

Empfehlung:
Starten Sie die Offset- und Standardkalibrierung manuell über das Menü KONFIGURIEREN.
Bestimmen Sie zuerst den Frequenzoffset und danach den Kalibrierfaktor.
Die aktuellen Kalibrierdaten können Sie in diesem Menü ebenfalls ansehen.
Kalibrierbeispiel 1
Manuelle Kalibrierung
H
1. Halten Sie gedrückt, bis AUTO MESSEN erscheint.
2. Bewegen Sie sich mit
V
3. Geben Sie mit "3" ein und drücken Sie
F
4. Gehen Sie mit bis zum Menüpunkt "Offset kalib.?" und bestätigen Sie mit
 Nach erfolgter Offset-Kalibrierung wird der aktuelle Frequenzoffset in Hertz ange-
zeigt.
K
5. Gehen Sie mit zum Menüpunkt "Steigung kalib.?" und bestätigen Sie mit
 Nach erfolgter Standard-Kalibrierung wird der aktuelle Kalibrierfaktor angezeigt.
H
6. Drücken Sie .
 Sie befinden sich wider im Hauptmenü (AUTO MESSEN).
F
7. Drücken Sie für den Messmodus.
W
ins Menü KONFIGURIEREN und drücken Sie
F
.
Stamolys CA71CODcr
F
.
J
.
J
.
