Inbetriebnahme
Menüpositionen
"Eingänge"
Untermenü: Univer- Einstellungen der angeschlossenen Messstellen für den gewählten Kanal ansehen bzw. ändern.
saleingänge, Univer-
saleingang x

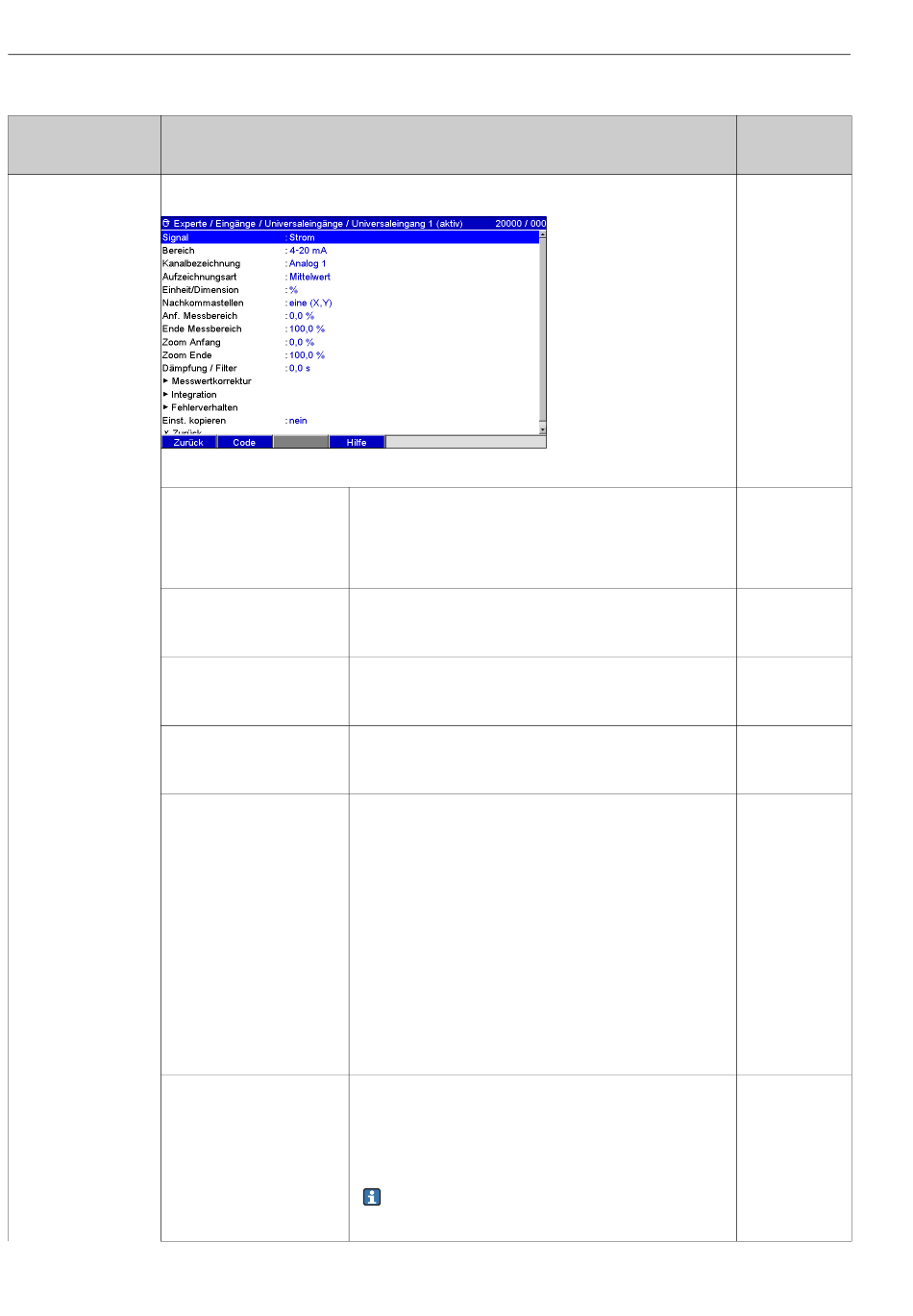

Abb. 35:
Signal
Bereich
Anschlusstechnik
nur bei "Widerstandsthermo-
meter"
Kanalbezeichnung
Aufzeichnungsart
Impulszähler
nur bei "Impulszähler"
58
Einstellbare Parameter
(Werkseinstellungen fett markiert)
Setup - Eingänge, Untermenü: Universaleingänge, Universaleingang
Wählen Sie den angeschlossenen Signaltyp (Strom, Spannung,
etc.) aus. Wird kein Signaltyp gewählt, ist dieser Kanal ausgeschal-
tet (Werkseinstellung!)
Auswahlliste: ausgeschaltet, Strom, Spannung, Widerstands-
therm., Thermoelement, Impulszähler, Frequenzeingang, Feldbus
Wählen Sie den Eingangsbereich aus bzw. welches Widerstands-
thermometer/Thermoelement angeschlossen ist. Die Klemmenbe-
legung finden Sie im Kapitel 4.
Legen Sie fest, ob ein Widerstandsthermometer in 2-, 3- oder 4-
Leitertechnik angeschlossen ist. Werkseinstellung: 3-Leiter
Benennung der an diesem Eingang angeschlossenen Messstelle
(z.B. "Druck", "Temperatur", "Heizung", ...). Eingabe 16-stellig.
Werkseinstellung: Analog x
Die Universaleingänge werden in 100ms Zyklus abgetastet. Je nach
Speicherzyklus werden aus den abgetasteten Werten die ausge-
wählten Daten ermittelt und gespeichert (z.B. bei einem Speicher-
zyklus von 1 min. wird der Mittelwert aus 600 Werten (10x60)
berechnet und gespeichert).
"Momentanwert": es wird der zum Speicheryzklus anliegende
Wert gespeichert.
"Mittelwert": es wird über den Speicherzyzklus der Mittelwert gebil-
det und gespeichert.
"Minimumwert": es wird das Minimum erfasst und gespeichert.
"Maximumwert": es wird das Maximum erfasst und gespeichert.
"Minimum + Maximum": es werden Minimum und Maximum
gespeichert (erhöhter Speicherbedarf).
"Zähler": es wird der Zähler erfasst und gespeichert.
"Momentanwert + Zähler": aus den erfassen Impulsen kann zusätz-
lich ein Momentanwert bestimmt werden.
Legen Sie fest, ob es sich um einen schnellen oder langsamen (bis
max. 25Hz) Impulszähler handelt. Wenn Sie z. B. die Anzahl der
Schaltvorgänge von Relais erfassen, sollten Sie unbedingt "bis
25Hz" einstellen.
Auswahlliste: bis 13kHz, bis 25Hz
Diese Option wirkt sich nicht auf analoge Karten mit einer
Softwareversion <= 1.00.05 aus. Diese Karten arbeiten
immer mit der Einstellung "bis 13kHz".
Memograph CVM40
Direct
Access Code
a0014755
20000/000
bis
20000/039
20005/000
bis
20005/039
20010/000
bis
20010/039
20015/000
bis
20015/039
20025/000
bis
20025/039
20039/000
bis
20039/039
