Memograph CVM40
Menüpositionen
"Eingänge"
Untermenü: Optische Einstellungen des angeschlossenen optischen Sensors für den gewählten Kanal ansehen bzw. ändern.
Sensoren, optischer Das Gerät kann mit maximal 2 optischen Sensoren ausgestattet sein.
Sensor x

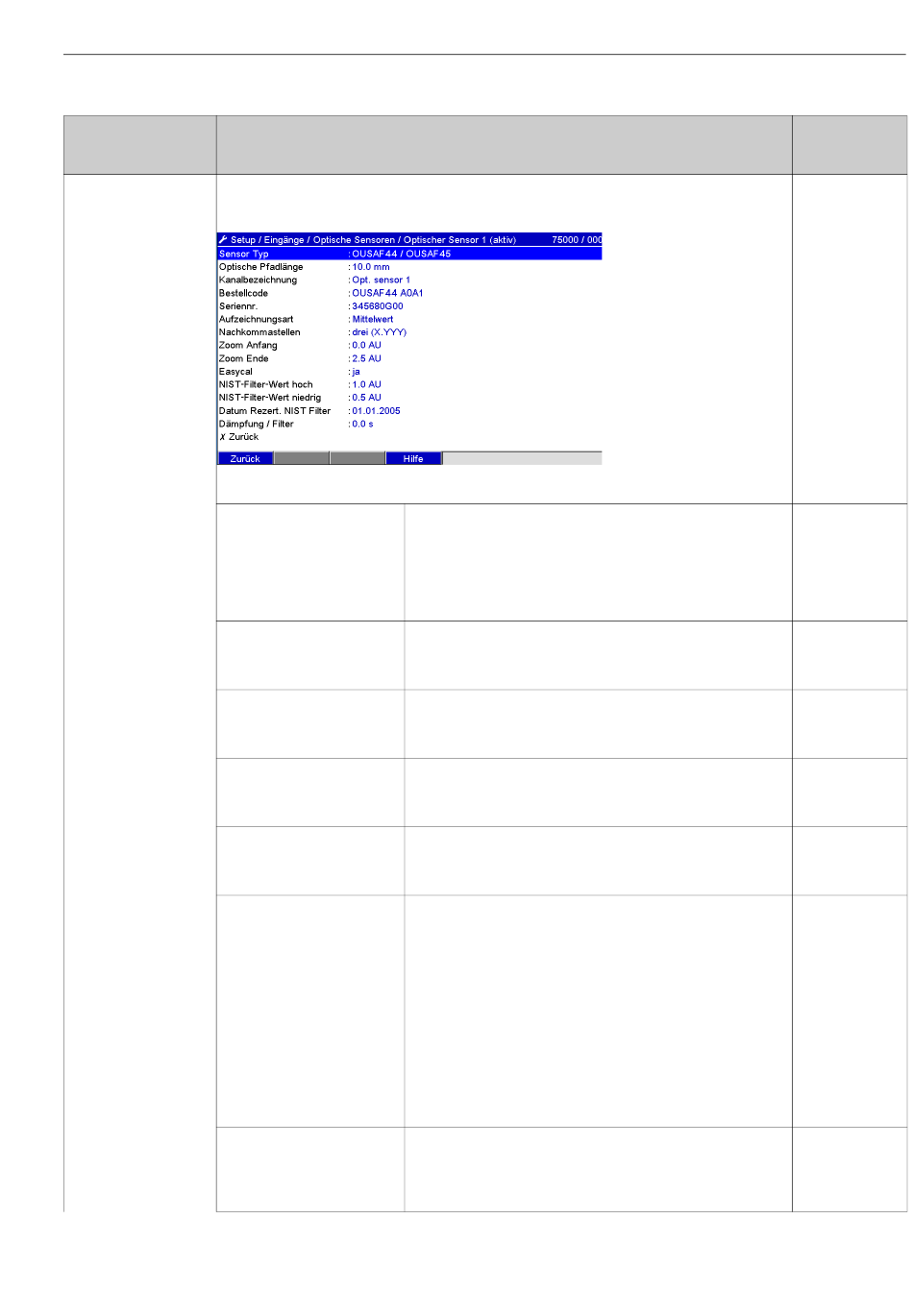

Abb. 34:
Sensortyp
Optische Pfadlänge
Kanalbezeichnung
Bestellcode
Seriennummer
Aufzeichnungsart
Nachkommastellen
Endress+Hauser
Einstellbare Parameter
(Werkseinstellungen fett markiert)
Setup - Eingänge, Untermenü: Optische Sensoren, optischer Sensor
Wählen Sie den Typ des angeschlossenen optischen Sensors aus
(OUSAF44, OUSAF45 etc.). Wird kein Sensor ausgewählt, dann ist
dieser Kanal ausgeschaltet (Werkseinstellung).
Auswahlliste: ausgeschaltet, OUSAF11/AF12/AF13, OUSAF21/
OUSAF22/OUSAF23, OUSAF44/OUSAF45, OUSAF46, OUSTF10/
OUSAF30, OUSBT65/OUSBT66
Geben Sie den Abstand zwischen den beiden Fensteroberflächen
(Strecke des Lichts durch das Medium) an. Der Abstand hängt von
der Leitungsgröße und dem Prozessanschluss ab.
ID für den an diesen Eingang angeschlossenen optischen Sensor.
Eingabe 16-stellig.
Werkseinstellung: Optischer Sensor x
Zeigt den Bestellcode des angeschlossenen optischen Sensors an.
Zeigt die Seriennummer des angeschlossenen optischen Sensors
an.
Die optischen Sensoren werden in 100-ms-Zyklen abgetastet. Je
nach Speicherzyklus werden aus den abgetasteten Werten die aus-
gewählten Daten ermittelt und gespeichert (z.B. bei einem Spei-
cherzyklus von 1 min. wird der Mittelwert aus 600 Werten (10x60)
berechnet und gespeichert).
"Momentanwert": es wird der zum Speicheryzklus anliegende Wert
gespeichert.
"Mittelwert": es wird über den Speicherzyzklus der Mittelwert
gebildet und gespeichert.
"Minimumwert": es wird das Minimum erfasst und gespeichert.
"Maximumwert": es wird das Maximum erfasst und gespeichert.
"Minimum + Maximum": es werden Minimum und Maximum
gespeichert (erhöhter Speicherbedarf).
Anzahl der Nachkommastellen für die Anzeige. Auswahlliste: 0 bis
5 Nachkommastellen. Diese Angabe dient ausschließlich zur besse-
ren Darstellung des gemessenen Wertes. Werkseinstellung: eine
(X,Y)
Inbetriebnahme
Direct
Access Code
a0014928
75000/000
bis
75000/039
75005/000
bis
75005/039
75010/000
bis
75010/039
75185/000
bis
75185/039
75190/000
bis
75190/039
75015/000
bis
75015/039
75025/000
bis
75025/039
