Verdrahtung
16
Einstellung der Lampenspannung (Vx Adj.):
• Rechtsdrehung zum Absenken der Spannung.
• Linksdrehung zum Erhöhen der Spannung.
Lampenspannungstester:
Mithilfe des Lampenspannungstesters kann die Lampenspannung in der Anzeige des
CVM40 abgelesen werden, ohne dass das Kabel und der Sensor angeschlossen sein müssen.
Dieser Vorgang ist nur dann erforderlich, wenn der Sensortyp gewechselt wird. Wird z. B.
von einem Sensor des Typs OUSAF44 auf einen Sensor des Typs OUSTF10 gewechselt, dann
muss die Lampenspannung von 12 V auf 5 V reduziert werden. Der Benutzer muss diese
Änderung vornehmen, bevor der Sensor angeschlossen wird.
HINWEIS
Wechseln des Sensortyps ohne den Lampenspannungstester zu benutzen
Lampe kann beschädigt werden
‣
Verwenden Sie den Tester, bevor Sie einen neuen Sensortyp am Messumformer anschlie-
ßen.
Mithilfe des Lampenspannungstesters lässt sich die Lampenspannung vor dem Anschließen
des Sensors annähernd auf den Nennwert einstellen. Schließen Sie die Stifte V1.1 und V1.2
für die Spannungsversorgung an die Stifte V1.3 und V1.4 für die Spannungserfassung an.
Folgende Schritte sind notwendig, um den Sensortyp zu wechseln:
1. Ziehen Sie die Kabel des alten Sensors ab.
2. Schließen Sie den Lampenspannungstester an die Spannungsversorgung der Lampe an.
3. Stellen Sie den Spannungsregler auf die Lampennennspannung ein.
4. Entfernen Sie den Spannungstester.
5. Schließen Sie die Kabel des neuen Sensors an die Spannungsversorgung der Lampe an.
6. Beobachten Sie die Lampenspannung in der Anzeige, und nehmen Sie eine Feinabstim-
mung der Lampenspannung vor, um den Spannungsabfall auf dem Kabel zu kompen-
sieren.

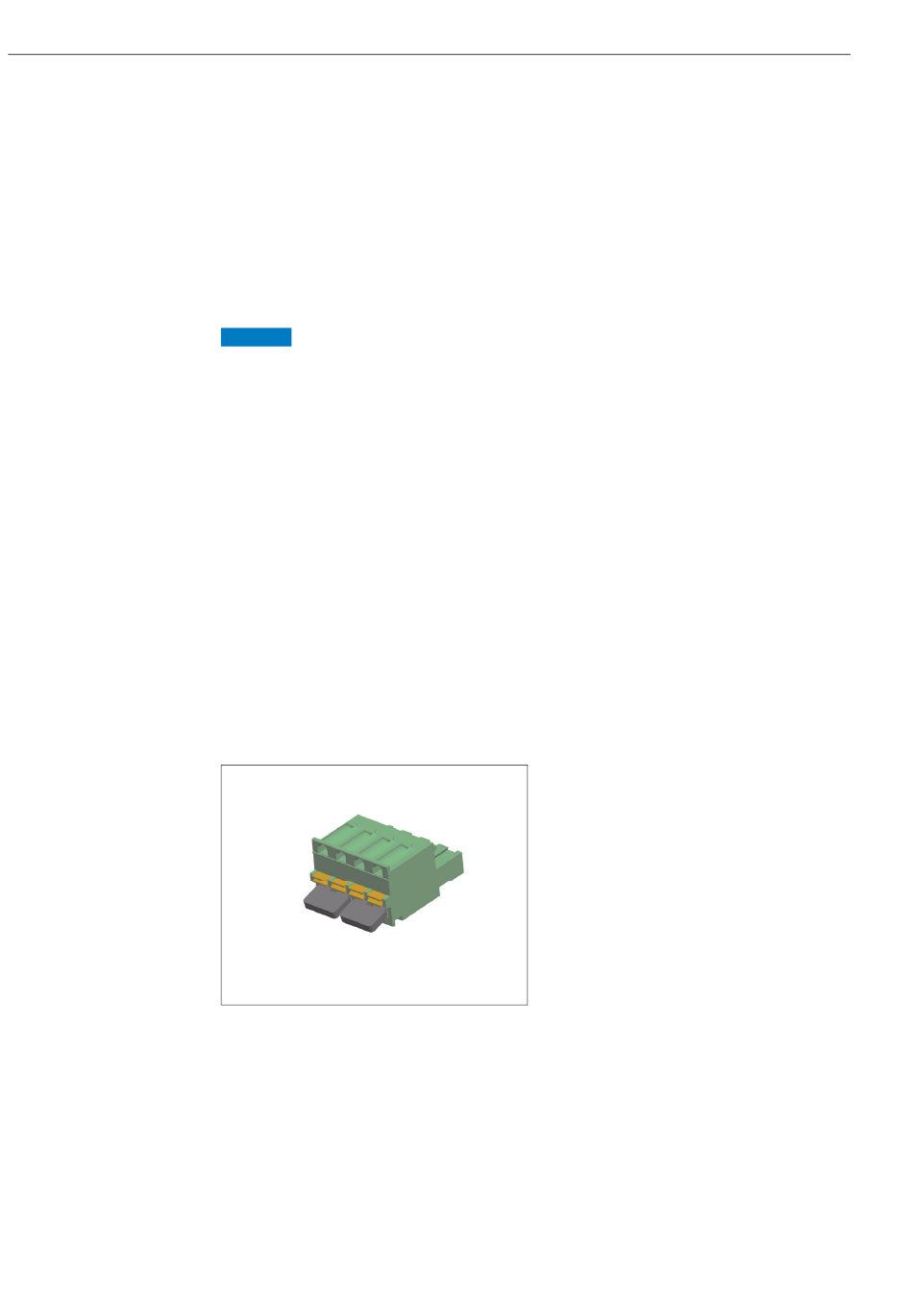

Abb. 5: Lampenspannungstester
a0013038
