Endress+Hauser Levelflex M FMP40 PROFIBUS PA Betriebsanleitung Seite 32

Montage
Wand
94
Rohr
!
32

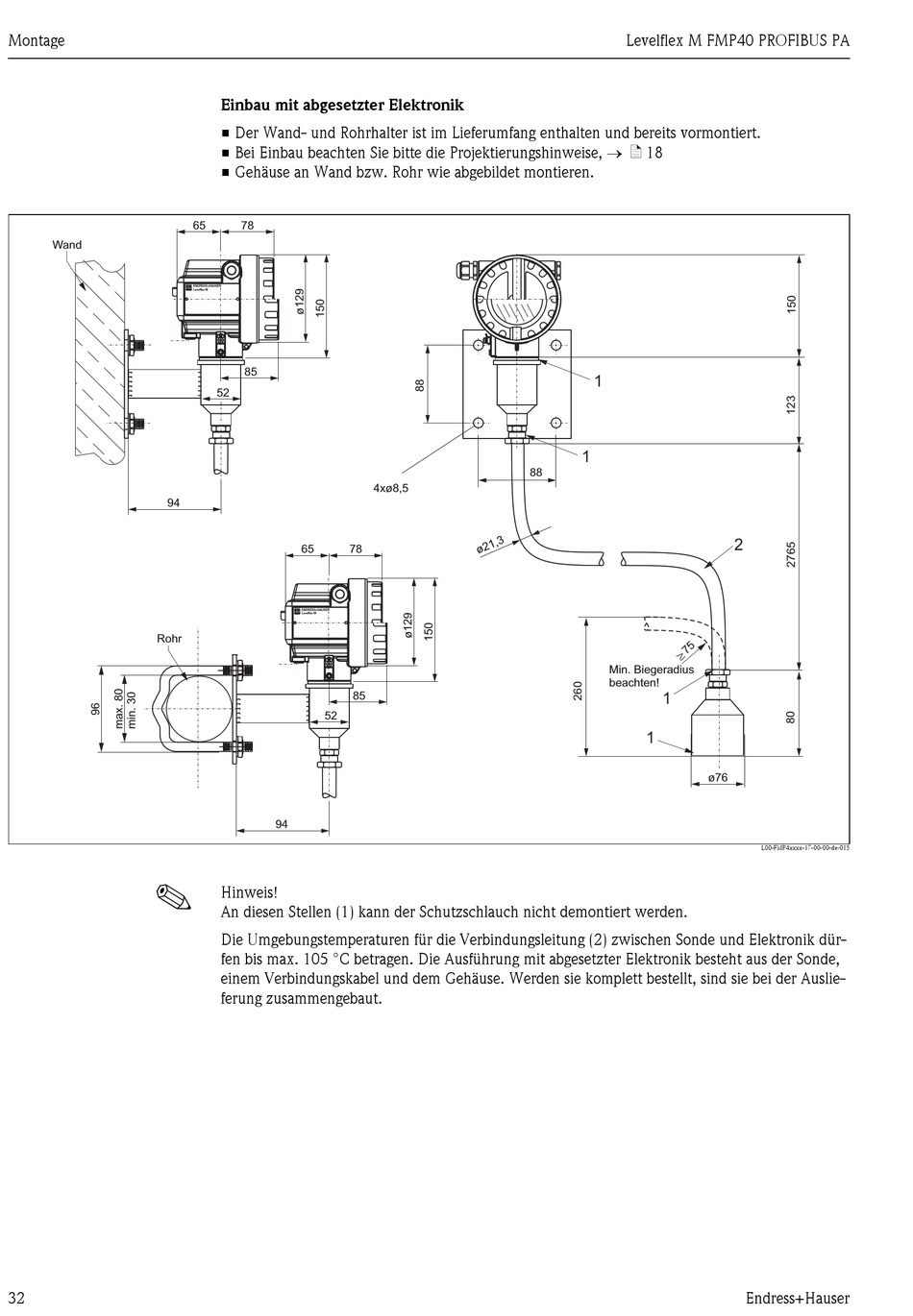

Einbau mit abgesetzter Elektronik
• Der Wand- und Rohrhalter ist im Lieferumfang enthalten und bereits vormontiert.
• Bei Einbau beachten Sie bitte die Projektierungshinweise, → ä 18
• Gehäuse an Wand bzw. Rohr wie abgebildet montieren.
65 78
ENDRESS+HAUSER
Levelflex M
85
52
65 78
ENDRESS+HAUSER
Levelflex M
85
52
94
Hinweis!
An diesen Stellen (1) kann der Schutzschlauch nicht demontiert werden.
Die Umgebungstemperaturen für die Verbindungsleitung (2) zwischen Sonde und Elektronik dür-
fen bis max. 105 °C betragen. Die Ausführung mit abgesetzter Elektronik besteht aus der Sonde,
einem Verbindungskabel und dem Gehäuse. Werden sie komplett bestellt, sind sie bei der Auslie-
ferung zusammengebaut.
88
4xø8,5
Levelflex M FMP40 PROFIBUS PA
1
1
2
Min. Biegeradius
beachten!
1
1
ø76
Endress+Hauser
L00-FMP4xxxx-17-00-00-de-015
