Kurzanleitung
KA189F/00/a2/03.07
52012501
000
Kontrast einstellen:
Messwert
- + E
Gruppen-
+
-
auswahl
00 002 003
Grund- Behälter Medium
abgleich Eigensch. Eigensch.
+
01 - Standard - unbekannt
- 1,4 ... 1,6
Sicherheitseinst. - Alu-Behälter
- 1,6 ... 1,9
- Kunststoff-Beh.
- Bypass/Rohr - 1,9 ... 2,5
- Koax-Sonde - 2,5 ... 4
- nahe - 4 ... 7
Betonwand - > 7
03 030 031
Längenabgleich Sonden- Sonden-
ende länge
- frei
04
- abgespannt
Linearisierung
isoliert
- abgespannt
05
geerdet
erweit. Abgleich
09 092
... ...
Sprache
Anzeige
0E 09A
Darstellungsart
Hüllkurve
- Hüllkurve
- Differenzkurve
- Ausblendung
-
0A 0A0 0A1
letzter
Diagnose aktueller
Fehler Fehler
0C
System
Parameter

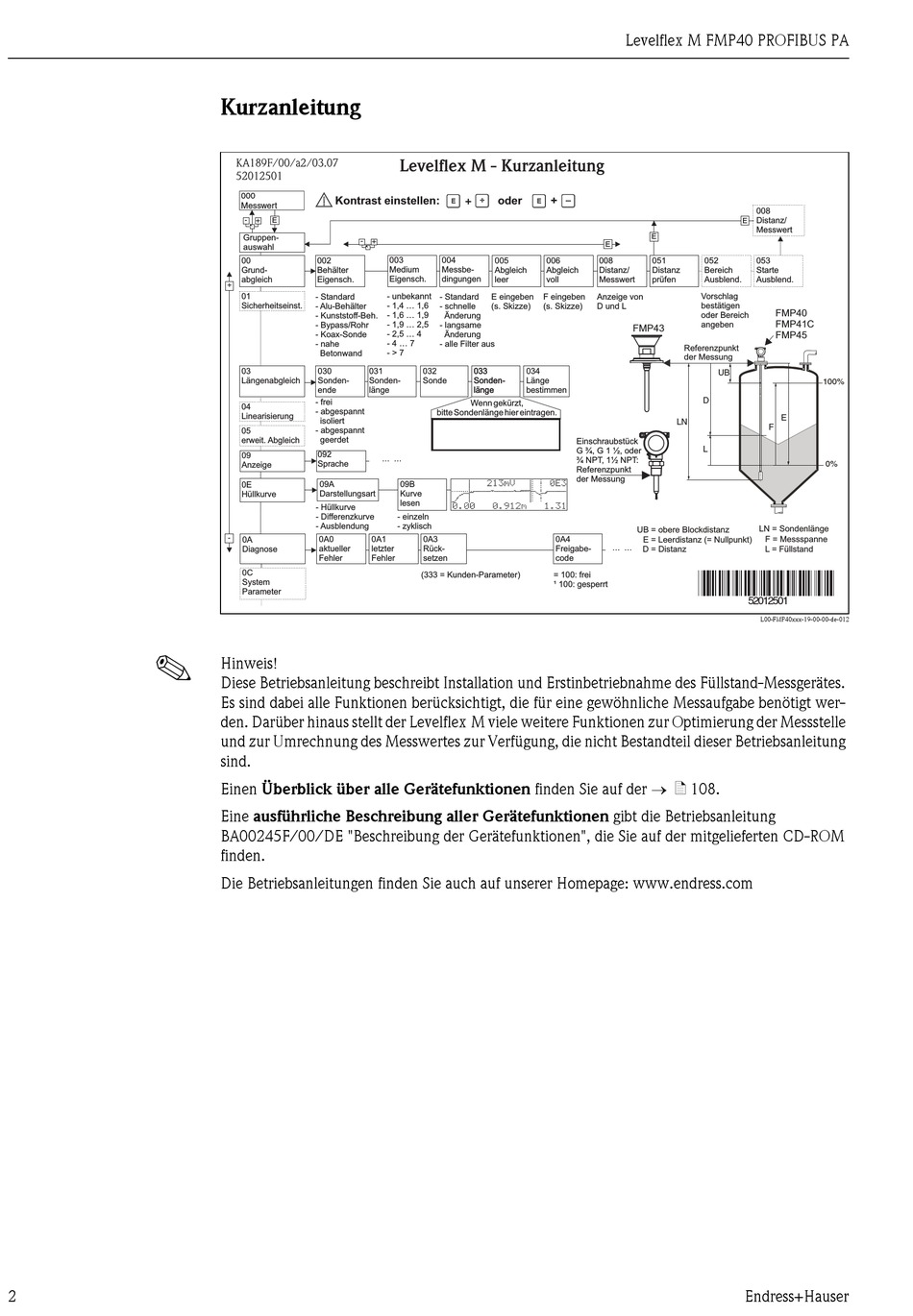

Hinweis!
Diese Betriebsanleitung beschreibt Installation und Erstinbetriebnahme des Füllstand-Messgerätes.
Es sind dabei alle Funktionen berücksichtigt, die für eine gewöhnliche Messaufgabe benötigt wer-
den. Darüber hinaus stellt der Levelflex M viele weitere Funktionen zur Optimierung der Messstelle
und zur Umrechnung des Messwertes zur Verfügung, die nicht Bestandteil dieser Betriebsanleitung
sind.
Einen Überblick über alle Gerätefunktionen finden Sie auf der → ä 108.
Eine ausführliche Beschreibung aller Gerätefunktionen gibt die Betriebsanleitung
BA00245F/00/DE "Beschreibung der Gerätefunktionen", die Sie auf der mitgelieferten CD-ROM
finden.
Die Betriebsanleitungen finden Sie auch auf unserer Homepage: www.endress.com
Levelflex M - Kurzanleitung
+ oder +
004 005 006
Messbe- Abgleich Abgleich
dingungen leer voll
- Standard E eingeben F eingeben
- schnelle (s. Skizze) (s. Skizze)
Änderung
- langsame
Änderung
- alle Filter aus
032 033 033 034
Sonde Sonden- Sonden- Länge
länge länge bestimmen
Wenn gekürzt,
bitte Sondenlänge hier eintragen.
09B
Kurve
lesen
- einzeln
- zyklisch
0A3 0A4
Rück- Freigabe-
setzen code
(333 = Kunden-Parameter) = 100: frei
¹ 100: gesperrt
Levelflex M FMP40 PROFIBUS PA
E
E
E
008 051 052
Distanz/ Distanz Bereich
Messwert prüfen Ausblend.
Anzeige von Vorschlag
bestätigen
D und L
oder Bereich
angeben
FMP43
Referenzpunkt
der Messung
UB
D
LN
Einschraubstück
L
G ¾, G 1 ½, oder
¾ NPT, 1½ NPT:
Referenzpunkt
der Messung
UB = obere Blockdistanz
E = Leerdistanz (= Nullpunkt)
... ...
D = Distanz
52012501
Endress+Hauser
008
Distanz/
Messwert
053
Starte
Ausblend.
FMP40
FMP41C
FMP45
100%
E
F
0%
LN = Sondenlänge
F = Messspanne
L = Füllstand
L00-FMP40xxx-19-00-00-de-012
