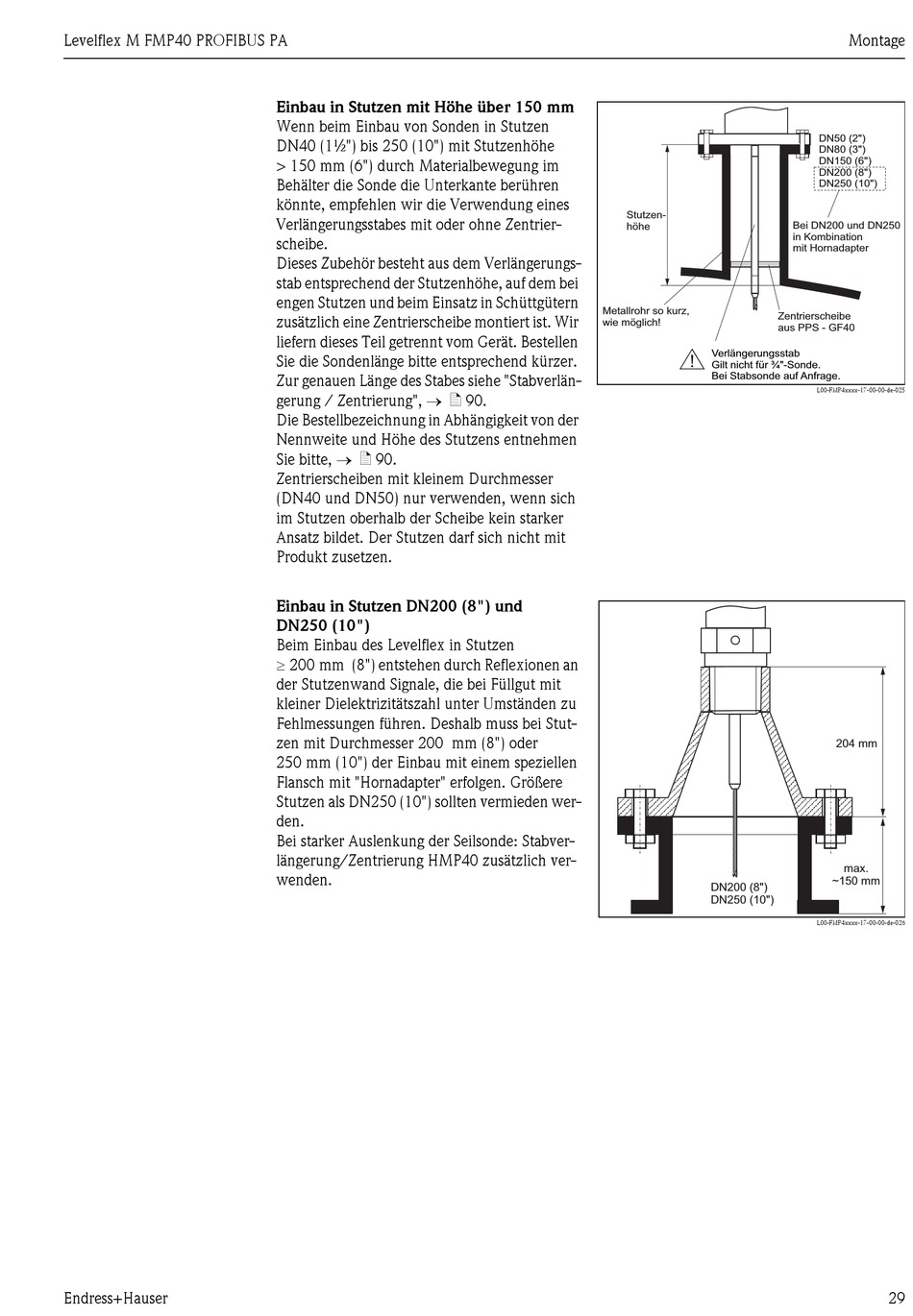

Endress+Hauser Levelflex M FMP40 PROFIBUS PA Betriebsanleitung Seite 29

Levelflex M FMP40 PROFIBUS PA
Endress+Hauser
Einbau in Stutzen mit Höhe über 150 mm
Wenn beim Einbau von Sonden in Stutzen
DN40 (1½") bis 250 (10") mit Stutzenhöhe
> 150 mm (6") durch Materialbewegung im
Behälter die Sonde die Unterkante berühren
könnte, empfehlen wir die Verwendung eines
Verlängerungsstabes mit oder ohne Zentrier-
scheibe.
Dieses Zubehör besteht aus dem Verlängerungs-
stab entsprechend der Stutzenhöhe, auf dem bei
engen Stutzen und beim Einsatz in Schüttgütern
zusätzlich eine Zentrierscheibe montiert ist. Wir
liefern dieses Teil getrennt vom Gerät. Bestellen
Sie die Sondenlänge bitte entsprechend kürzer.
Zur genauen Länge des Stabes siehe "Stabverlän-
gerung / Zentrierung", → ä 90.
Die Bestellbezeichnung in Abhängigkeit von der
Nennweite und Höhe des Stutzens entnehmen
Sie bitte, → ä 90.
Zentrierscheiben mit kleinem Durchmesser
(DN40 und DN50) nur verwenden, wenn sich
im Stutzen oberhalb der Scheibe kein starker
Ansatz bildet. Der Stutzen darf sich nicht mit
Produkt zusetzen.
Einbau in Stutzen DN200 (8") und
DN250 (10")
Beim Einbau des Levelflex in Stutzen
≥ 200 mm (8") entstehen durch Reflexionen an
der Stutzenwand Signale, die bei Füllgut mit
kleiner Dielektrizitätszahl unter Umständen zu
Fehlmessungen führen. Deshalb muss bei Stut-
zen mit Durchmesser 200 mm (8") oder
250 mm (10") der Einbau mit einem speziellen
Flansch mit "Hornadapter" erfolgen. Größere
Stutzen als DN250 (10") sollten vermieden wer-
den.
Bei starker Auslenkung der Seilsonde: Stabver-
längerung/Zentrierung HMP40 zusätzlich ver-
wenden.
Stutzen-
höhe
Metallrohr so kurz,
wie möglich!
#
Verlängerungsstab
Gilt nicht für ¾"-Sonde.
Bei Stabsonde auf Anfrage.
DN200 (8")
DN250 (10")
Montage
DN50 (2")
DN80 (3")
DN150 (6")
DN200 (8")
DN250 (10")
Bei DN200 und DN250
in Kombination
mit Hornadapter
Zentrierscheibe
aus PPS - GF40
L00-FMP4xxxx-17-00-00-de-025
204 mm
max.
~150 mm
L00-FMP4xxxx-17-00-00-de-026
29
