Levelflex M FMP40 PROFIBUS PA
Endress+Hauser

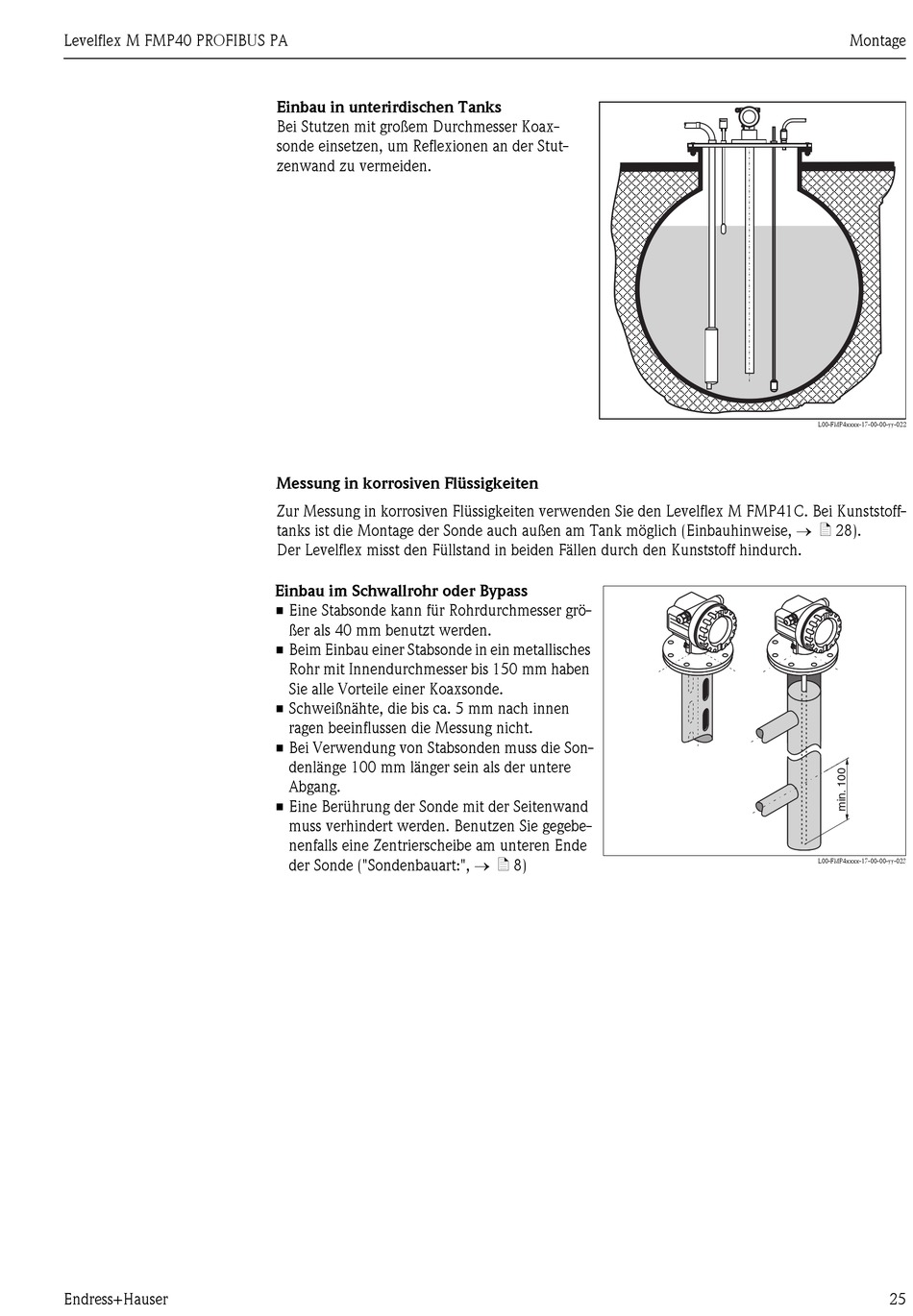

Einbau in unterirdischen Tanks
Bei Stutzen mit großem Durchmesser Koax-
sonde einsetzen, um Reflexionen an der Stut-
zenwand zu vermeiden.
Messung in korrosiven Flüssigkeiten
Zur Messung in korrosiven Flüssigkeiten verwenden Sie den Levelflex M FMP41C. Bei Kunststoff-
tanks ist die Montage der Sonde auch außen am Tank möglich (Einbauhinweise, → ä 28).
Der Levelflex misst den Füllstand in beiden Fällen durch den Kunststoff hindurch.
Einbau im Schwallrohr oder Bypass
• Eine Stabsonde kann für Rohrdurchmesser grö-
ßer als 40 mm benutzt werden.
• Beim Einbau einer Stabsonde in ein metallisches
Rohr mit Innendurchmesser bis 150 mm haben
Sie alle Vorteile einer Koaxsonde.
• Schweißnähte, die bis ca. 5 mm nach innen
ragen beeinflussen die Messung nicht.
• Bei Verwendung von Stabsonden muss die Son-
denlänge 100 mm länger sein als der untere
Abgang.
• Eine Berührung der Sonde mit der Seitenwand
muss verhindert werden. Benutzen Sie gegebe-
nenfalls eine Zentrierscheibe am unteren Ende
der Sonde ("Sondenbauart:", → ä 8)
Montage
L00-FMP4xxxx-17-00-00-yy-022
L00-FMP4xxxx-17-00-00-yy-023
