Montage

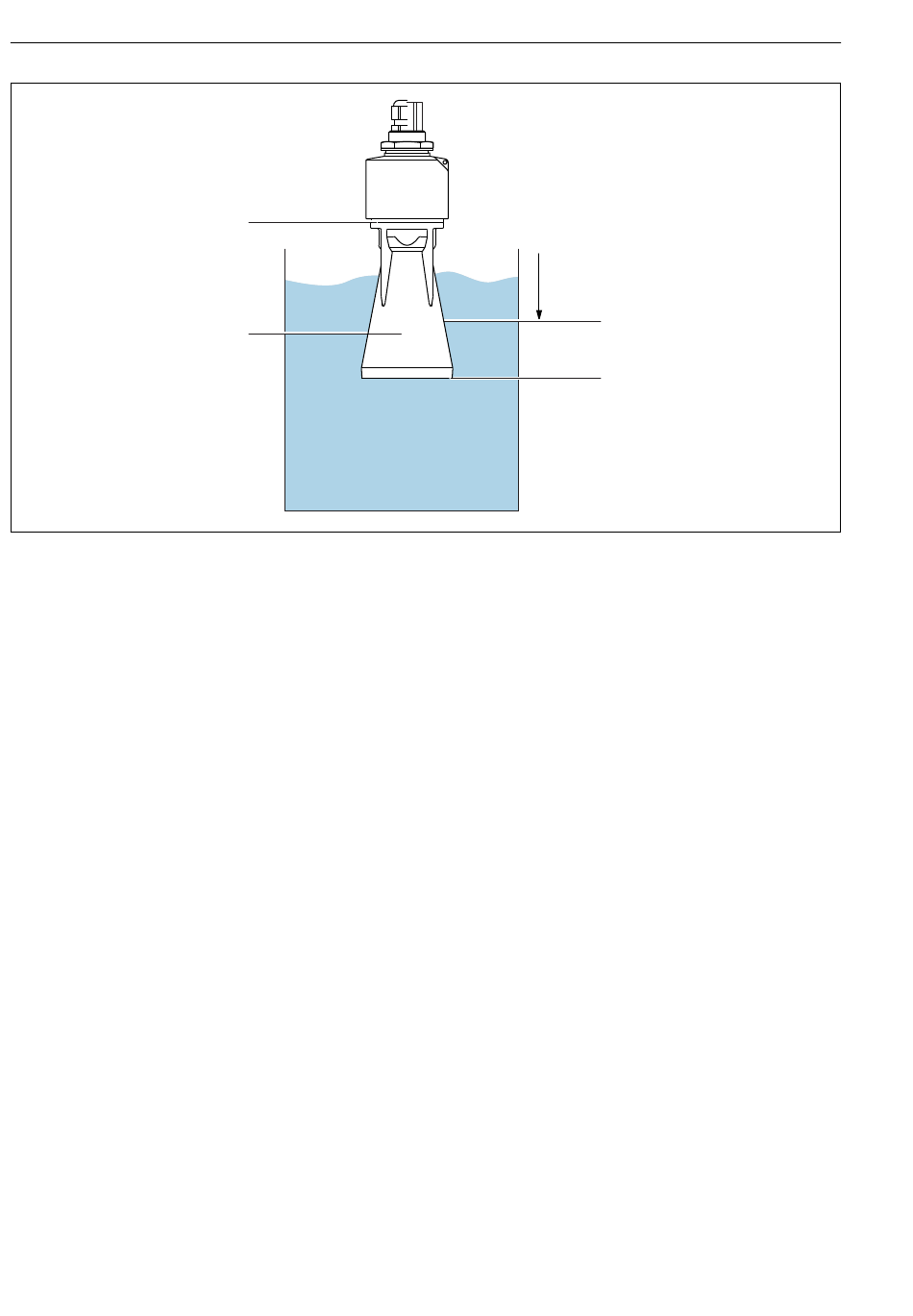

 10 Funktion Überflutungsschutzhülse
1 Luftpolster
2 O-Ring (EPDM) Abdichtung
3 Blockdistanz
4 Max. Füllstand
Die Hülse wird direkt auf den Sensor aufgeschraubt und dichtet das System mittels O-Ring
luftdicht ab. Im Überflutungsfall gewährleistet das in der Hülse entstehende Luftpolster eine
definierte Erkennung des maximalen Füllstands welcher direkt am Ende der Hülse ansteht.
Dadurch, dass die Blockdistanz innerhalb der Hülse liegt werden Mehrfachechos nicht ausge-
wertet.
5.1.9 Einbau mit Montagebügel ausrichtbar
Der Montagebügel ist als Zubehör erhältlich.
18
2
1
Micropilot FMR10
3
4
