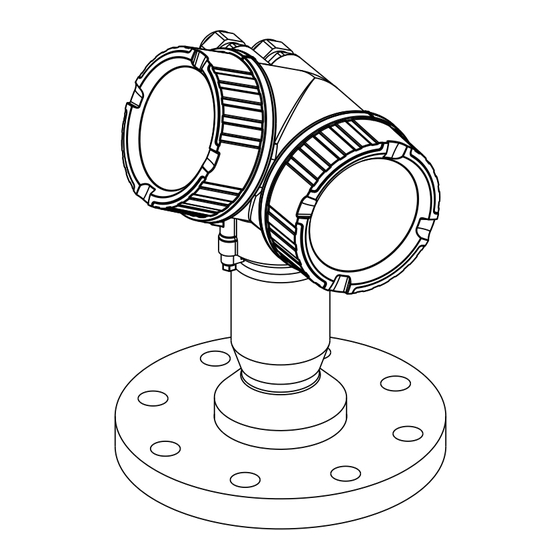

Endress+Hauser Micropilot FMR62 HART Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. Micropilot FMR62
  6. Kurzanleitung
Endress+Hauser Micropilot FMR62 HART Kurzanleitung

Endress+Hauser Micropilot FMR62 HART Kurzanleitung

Freistrahlendes radar
Vorschau ausblenden Andere Handbücher für Micropilot FMR62 HART:

Werbung

Quicklinks

Diese Anleitung herunterladen

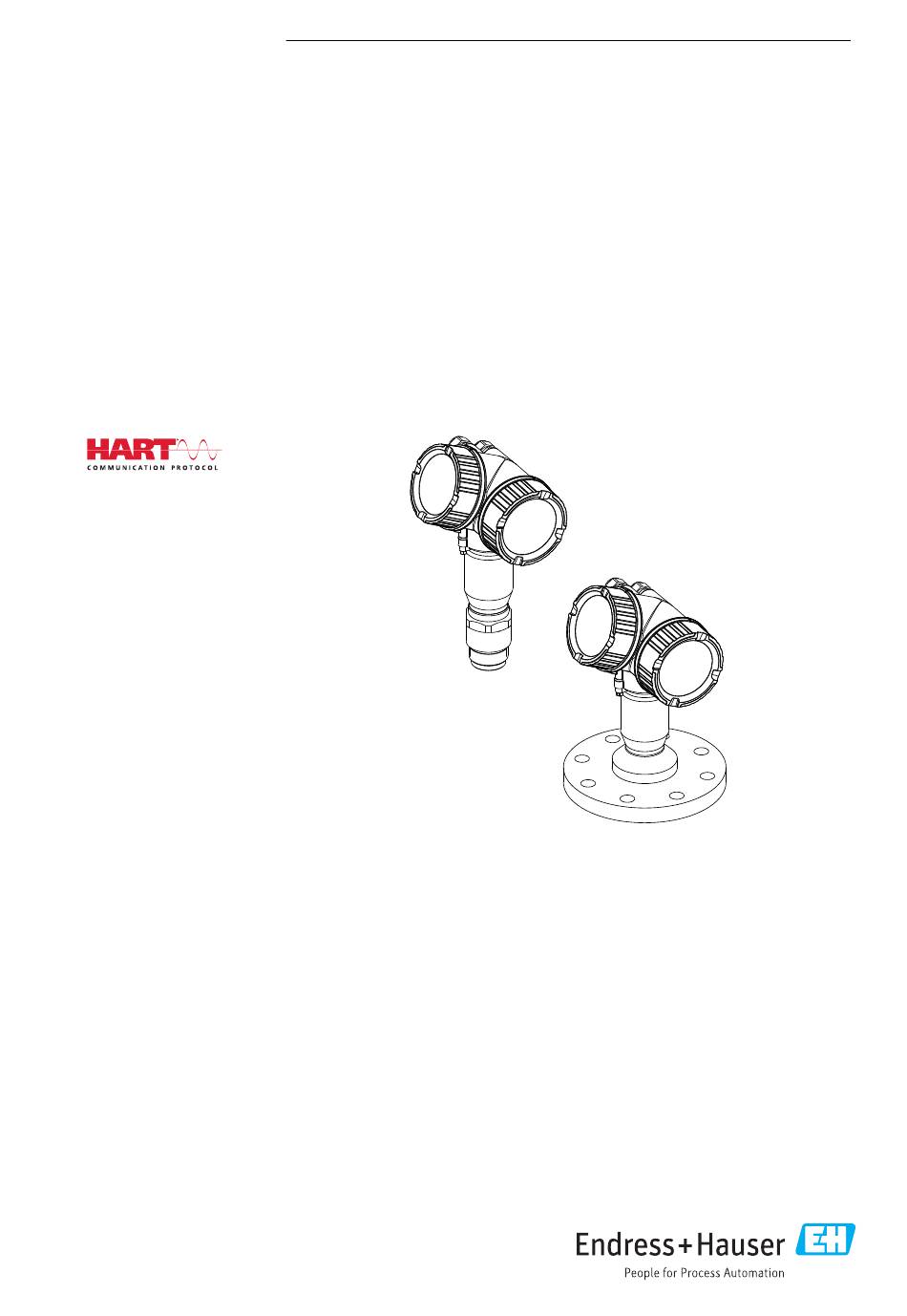

KA01252F/00/DE/03.18
71394726
2018-04-12
Products
Kurzanleitung
Micropilot FMR62
HART
Freistrahlendes Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Micropilot FMR62 HART

Inhaltszusammenfassung für Endress+Hauser Micropilot FMR62 HART

  • Seite 1 HART Freistrahlendes Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: – Internet: www.endress.com/deviceviewer – Smartphone/Tablet: Endress+Hauser Operations App...
  • Seite 2 Micropilot FMR62 HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 3 Micropilot FMR62 HART Inhaltsverzeichnis Inhaltsverzeichnis Wichtige Hinweise zum Dokument ..........4 Darstellungskonventionen .
  • Seite 4 Wichtige Hinweise zum Dokument Micropilot FMR62 HART Wichtige Hinweise zum Dokument Darstellungskonventionen 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- GEFAHR mieden wird, zu Tod oder schwerer Körperverletzung führen wird.
  • Seite 5 Micropilot FMR62 HART Wichtige Hinweise zum Dokument 1.1.4 Symbole für Informationstypen Symbol Bedeutung Symbol Bedeutung Erlaubt Zu bevorzugen Abläufe, Prozesse oder Handlungen, Abläufe, Prozesse oder Handlungen, die erlaubt sind. die zu bevorzugen sind. Verboten Tipp Abläufe, Prozesse oder Handlungen, Kennzeichnet zusätzliche Informatio- die verboten sind.
  • Seite 6 Der MWP befindet sich auch auf dem Typenschild. Time of Flight - Laufzeitmessverfahren FieldCare Skalierbares Software-Tool für Gerätekonfiguration und integrierte Plant-Asset-Management- Lösungen DeviceCare Universelle Konfigurationssoftware für Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus und Ethernet Feldgeräte Device Type Manager Gerätebeschreibung (Device description) für das HART-Kommunikations-Protokoll ε (DK Wert) Relative Dielektrizitätskonstante...
  • Seite 7 Eingetragene Marke der HART Communication Foundation, Austin, USA Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®...
  • Seite 8 Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Hauptel-...
  • Seite 9 Typenschild aufgehoben. Der sichere Betrieb des Gerätes kann dadurch ebenfalls betroffen sein. 2.5.1 CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. Endress+Hauser...
  • Seite 10 Micropilot FMR62 HART 2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC- Zeichens. Endress+Hauser...
  • Seite 11 Micropilot FMR62 HART Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Micropilot FMR62 A0032781  1 Aufbau des Micropilot FMR62 integrierte PEEK Antenne Einschraubgewinde Elektronikgehäuse Flansch PTFE plattierte frontbündige Antenne Endress+Hauser...
  • Seite 12 • Ware unbeschädigt? • Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: •...
  • Seite 13 Micropilot FMR62 HART Warenannahme und Produktidentifizierung 4.2.1 Typenschild Order code: Ser. no.: Ext. ord. cd.: Order code: Ser. no.: Ext. ord. cd.: A0030196  3 Beispiel für ein Typenschild Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) 2-D-Matrixcode (QR-Code) Detaillierte Angaben zur Aufschlüsselung der Typenschildangaben: Betriebsanleitung...
  • Seite 14 Lagerung, Transport Micropilot FMR62 HART Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40 … +80 °C (–40 … +176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren HINWEIS Gehäuse oder Sensor kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren.
  • Seite 15 Micropilot FMR62 HART Montage Montage Einbaubedingungen 6.1.1 Einbaulage - Medium Flüssigkeiten A0016882 • Empfohlener Abstand A Wand - Stutzenaußenkante: ~ 1/6 des Behälterdurchmessers. Das Gerät sollte aber auf keinen Fall näher als 15 cm (5,91 in) zur Tankwand montiert werden.
  • Seite 16 Montage Micropilot FMR62 HART Behältereinbauten α A0031777 Vermeiden Sie, dass sich Einbauten (Grenzschalter, Temperatursensoren, Streben, Vakuum- ringe, Heizschlangen, Strömungsbrecher usw.) innerhalb des Strahlenkegels befinden. Beach- ten Sie dazu den Abstrahlwinkel →  18. Endress+Hauser...
  • Seite 17 Micropilot FMR62 HART Montage Vermeidung von Störechos α A0031813 Schräg eingebaute, metallische Ablenkplatten zur Streuung der Radarsignale helfen, Störe- chos zu vermeiden. 6.1.2 Optimierungsmöglichkeiten • Antennengröße Je größer die Antenne, desto kleiner der Abstrahlwinkel α und umso weniger Störechos →  18.
  • Seite 18 Montage Micropilot FMR62 HART 6.1.3 Abstrahlwinkel α α A0031824  4 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden.
  • Seite 19 Micropilot FMR62 HART Montage FMR62 A0032082 A0032081 Antenne integriert, integriert, PTFE plattiert PTFE plattiert PEEK, 20 PEEK, 40 mm / 1-1/2" frontbündig frontbündig 80 mm / 3" mm / 3/4" 50 mm / 2" Abstrahlwinkel α 14 ° 8 °...
  • Seite 20 Montage Micropilot FMR62 HART 6.1.4 Messung durch einen Kugelhahn A0034564 • Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich. • An den Übergängne dürfen Spalten von maximal 1 mm (0,04 in) entstehen. • Öffnungsdurchmesser des Kugelhahns muss stets dem Rohrdurchmesser entsprechen; Kan- ten und Einschnürungen müssen vermieden werden.
  • Seite 21 Wenn die Antenne nicht aus dem Stutzen ragt, folgendes beachten: • Das Stutzenende muss glatt und gratfrei sein. Wenn möglich sollte die Stutzenkante abgerundet sein. • Es muss eine Störechoausblendung durchgeführt werden. • Bitte kontaktieren Sie Endress+Hauser für Anwendungen mit höheren Stutzen als in der Tabelle angegeben. Endress+Hauser...
  • Seite 22 Wenn die Antenne nicht aus dem Stutzen ragt, folgendes beachten: • Das Stutzenende muss glatt und gratfrei sein. Wenn möglich sollte die Stutzenkante abgerundet sein. • Es muss eine Störechoausblendung durchgeführt werden. • Bitte kontaktieren Sie Endress+Hauser für Anwendungen mit höheren Stutzen als in der Tabelle angegeben. Endress+Hauser...
  • Seite 23 Micropilot FMR62 HART Montage 6.3.3 Montage von plattierten Flanschen Für plattierte Flansche folgendes beachten: • Flanschschrauben entsprechend der Anzahl der Flanschbohrungen verwenden. • Schrauben mit dem erforderlichen Anzugsmoment anziehen (siehe Tabelle). • Nachziehen nach 24 Stunden bzw. nach dem ersten Temperaturzyklus.
  • Seite 24 Montage Micropilot FMR62 HART Behälter mit Wärmeisolierung A0032207 Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (2) mit einzubezie- hen. Die Isolation darf dabei nicht über den Gehäusehals (1) hinausgehen.
  • Seite 25 Micropilot FMR62 HART Montage Anzeige drehen 6.6.1 Deckel öffnen 3 mm A0021430 Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken. Elektronikraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austauschen. 6.6.2 Anzeigemodul drehen A0036401 Anzeigemodul mit leichter Drehbewegung herausziehen.
  • Seite 26 Montage Micropilot FMR62 HART 6.6.3 Deckel Elektronikraum schliessen 3 mm 2,5 Nm A0021451 Deckel des Elektronikraums zuschrauben. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest- ziehen.
  • Seite 27 Micropilot FMR62 HART Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 7.1.1 Klemmenbelegung Klemmenbelegung 2-Draht: 4-20 mA HART A0036498  5 Klemmenbelegung 2-Draht: 4-20 mA HART Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz...
  • Seite 28 Elektrischer Anschluss Micropilot FMR62 HART Blockdiagramm 2-Draht: 4-20 mA HART A0036499  6 Blockdiagramm 2-Draht: 4-20 mA HART Speisetrenner für Spannungsversorgung (z.B. RN221N); Klemmenspannung beachten Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth- Modem) Analoges Anzeigeinstrument;...
  • Seite 29 Micropilot FMR62 HART Elektrischer Anschluss Klemmenbelegung 2-Draht: 4-20 mA HART, Schaltausgang A0036500  7 Klemmenbelegung 2-Draht: 4-20 mA HART, Schaltausgang Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungs- schutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz...
  • Seite 30 Elektrischer Anschluss Micropilot FMR62 HART Blockdiagramm 2-Draht: 4-20 mA HART, Schaltausgang A0036501  8 Blockdiagramm 2-Draht: 4-20 mA HART, Schaltausgang Speisetrenner für Spannungsversorgung (z.B. RN221N); Klemmenspannung beachten Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth- Modem) Analoges Anzeigeinstrument;...
  • Seite 31 Micropilot FMR62 HART Elektrischer Anschluss Klemmenbelegung 2-Draht: 4-20 mA HART, 4-20 mA A0036500  9 Klemmenbelegung 2-Draht: 4-20 mA HART, 4-20 mA Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss Stromausgang 1, 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspan- nungsschutz Anschluss Stromausgang 2, 4-20 mA: Klemmen 3 und 4, ohne integrierten Überspannungsschutz...
  • Seite 32 Elektrischer Anschluss Micropilot FMR62 HART Blockdiagramm 2-Draht: 4-20 mA HART, 4-20 mA A0036502  10 Blockdiagramm 2-Draht: 4-20 mA HART, 4-20 mA Speisetrenner für Spannungsversorgung (z.B. RN221N), Stromausgang 1; Klemmenspannung beach- Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-...
  • Seite 33 Micropilot FMR62 HART Elektrischer Anschluss 7.1.2 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöff- net werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8"...
  • Seite 34 Elektrischer Anschluss Micropilot FMR62 HART 7.1.3 Versorgungsspannung 2-Draht, 4-20 mA HART, passiv "Hilfs- "Zulas- Klemmen- Maximale Bürde R, energie, sung" spannung U abhängig von der Versorgungsspannung Aus- am Gerät des Speisegeräts gang" • Ex-frei 14 … 35 V R [ ] W 2-Draht;...
  • Seite 35 Micropilot FMR62 HART Elektrischer Anschluss "Hilfs- "Zulas- Klemmen- Maximale Bürde R, energie, sung" spannung U abhängig von der Versorgungsspannung Aus- am Gerät des Speisegeräts gang" • Ex-frei 16 … 35 V R [ ] W 2-Draht; • Ex nA 4-20 mA •...
  • Seite 36 Elektrischer Anschluss Micropilot FMR62 HART 7.1.4 Überspannungsschutz Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen Überspannungsschutz gemäß DIN EN 60079-14, Prüfnorm 60060-1 (10 kA, Puls 8/20 μs) erfordert: Überspannungsschutzmodul verwenden. Integriertes Überspannungsschutzmodul Für die HART 2-Leiter-Geräte ist ein integriertes Überspannungsschutz-Modul erhältlich.
  • Seite 37 Micropilot FMR62 HART Elektrischer Anschluss Anschlussraumdeckel öffnen 3 mm A0021490 Schraube der Sicherungskralle des Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken. Anschlussraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austauschen. Anschliessen A0036418  11 Maßeinheit: mm (in)
  • Seite 38 Elektrischer Anschluss Micropilot FMR62 HART Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. Kabelmantel entfernen. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen. Kabelverschraubungen fest anziehen. Kabel gemäß Klemmenbelegung anschließen.
  • Seite 39 Micropilot FMR62 HART Elektrischer Anschluss Um Kabel wieder aus der Klemme zu entfernen: Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klem- menlöchern drücken und gleichzeitig das Kabelende aus der Klemme ziehen. Deckel Anschlussraum schliessen 3 mm...
  • Seite 40 Inbetriebnahme über SmartBlue (App) Micropilot FMR62 HART Inbetriebnahme über SmartBlue (App) Voraussetzungen Voraussetzungen Gerät Inbetriebnahme über SmartBlue ist nur möglich, wenn das Gerät ein Bluetooth-Modul hat. Systemvoraussetzungen SmartBlue SmartBlue ist als Download verfügbar für Android Endgeräte im Google-Playstore und für iOS Geräte im iTunes Apple-Shop.
  • Seite 41 Micropilot FMR62 HART Inbetriebnahme über SmartBlue (App) Inbetriebnahme SmartBlue downloaden und installieren Zum Download der App, QR-Code abscannen oder im Suchfeld "SmartBlue" eingeben  A0033202  14 Download Link SmartBlue starten  A0029747  15 SmartBlue Pictogram Gerät aus angezeigter Livelist (nur verfügbare Geräte) auswählen ...
  • Seite 42 Inbetriebnahme über SmartBlue (App) Micropilot FMR62 HART Login durchführen  admin A0029503  17 Login Benutzername eingeben -> admin Initial Passwort eingeben -> ID des Bluetooth-Moduls Nach dem ersten Login das Passwort ändern Endress+Hauser...
  • Seite 43 Micropilot FMR62 HART Inbetriebnahme über SmartBlue (App) Durch seitliches Wischen können zusätzliche Informationen (z.B. Hauptmenü) ins Bild gezogen werden  A0029504  18 Hauptmenü Hüllkurven können dargestellt und aufgezeichnet werden Zusätzlich werden mit der Hüllkurve folgende Werte angezeigt: • D = Distanz •...
  • Seite 44 Inbetriebnahme über SmartBlue (App) Micropilot FMR62 HART A0029486  19 Hüllkurvendarstellung (Beispiel) in SmartBlue bei Android Video aufzeichnen Screenshot erstellen Zum Ausblendungs- Menü navigieren Start / Stop der Videoaufzeichnung Zeitpunkt auf der Zeitachse verschieben A0029487  20 Hüllkurvendarstellung (Beispiel) in SmartBlue bei IoS...
  • Seite 45 Micropilot FMR62 HART Inbetriebnahme über Wizard Inbetriebnahme über Wizard In FieldCare und DeviceCare steht ein Wizard zur Verfügung, der durch die Erstinbetrieb- nahme führt. Das Gerät mit FieldCare bzw. Device Care verbinden (siehe dazu Kapitel "Bedienmöglich- keiten" in der Betriebsanleitung).
  • Seite 46 Inbetriebnahme (über Bedienmenü) Micropilot FMR62 HART Inbetriebnahme (über Bedienmenü) 10.1 Anzeige- und Bedienmodul 10.1.1 Anzeigedarstellung User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635  21 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole...
  • Seite 47 Micropilot FMR62 HART Inbetriebnahme (über Bedienmenü) 10.1.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0018330 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts). Plus-Taste Bei Menü, Untermenü...
  • Seite 48 Inbetriebnahme (über Bedienmenü) Micropilot FMR62 HART 10.1.3 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: • Setup • Datensicherung Anzeige • Hüllkurve • Tastensperre ein Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige.
  • Seite 49 Micropilot FMR62 HART Inbetriebnahme (über Bedienmenü) 10.2 Bedienmenü Parameter/Untermenü Bedeutung Beschreibung Language Legt die Bediensprache der Vor-Ort-Anzeige fest Setup → Erweitertes Setup → Anzeige → Language Setup Nach Einstellung der Setup-Parameter sollte die Messung in der Regel vollständig parametriert sein.
  • Seite 50 Inbetriebnahme (über Bedienmenü) Micropilot FMR62 HART 10.3 Schreibschutz aufheben Falls das Gerät schreibgeschützt ist, muss es zunächst freigegeben werden. Siehe dazu die Betriebsanleitung des Geräts: BA01619F (FMR62, HART) 10.4 Bediensprache einstellen Werkseinstellung: Englisch oder bestellte Landessprache X X X X X X X 20.50...
  • Seite 51 Micropilot FMR62 HART Inbetriebnahme (über Bedienmenü) 10.5 Füllstandmessung konfigurieren 100% A0016933  23 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten Referenzpunkt der Messung Distanz Füllstand Abgleich Leer (= Nullpunkt) Abgleich Voll (= Spanne) Setup → Messstellenbezeichnung  Messstellenbezeichnung eingeben. Setup → Längeneinheit ...
  • Seite 52 Inbetriebnahme (über Bedienmenü) Micropilot FMR62 HART Falls die Messung nur in einem oberen Teilbereich des Tanks/Silos erfolgen soll (E ist viel kleiner als die Tank-/Silohöhe) muss die korrekte Tank-/Silohöhe eingegeben wer- den. Bei einem Auslaufkonus sollte die Tank-/Silohöhe nicht angepasst werden, da übli- cherweise in solchen Anwendungen E nicht viel kleiner als die Tank-/Silohöhe ist.
  • Seite 56 *71394726* 71394726 www.addresses.endress.com...
