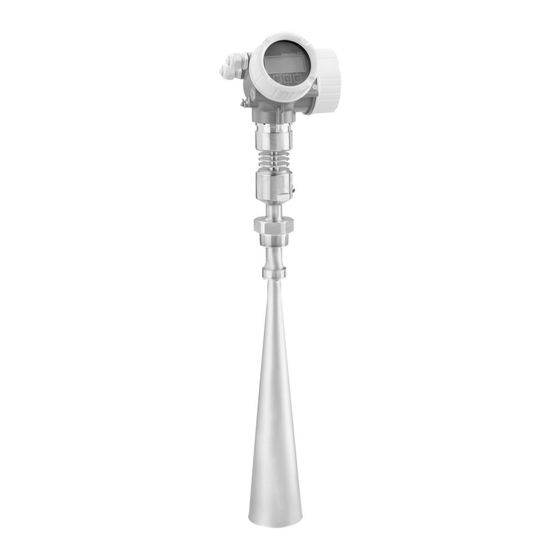

Endress+Hauser Micropilot FMR56 Technische Information
Endress+Hauser Micropilot FMR56 Technische Information

Endress+Hauser Micropilot FMR56 Technische Information

Füllstand-radar
Vorschau ausblenden Andere Handbücher für Micropilot FMR56:
Inhaltsverzeichnis

Werbung

TI01042F/00/DE/02.13
71211243
Products
Technische Information
Micropilot FMR56, FMR57
Füllstand-Radar
Füllstandmessung in Schüttgütern
Anwendungsbereich
Kontinuierliche, berührungslose Füllstandmessung von pulverförmigen bis stückigen
Schüttgütern
Eigenschaften FMR56:
• Wirtschaftlich attraktives Basisgerät für den Einsatz unter einfachen Bedingungen
(z.B. Schüttgutsilos, Feststofflagertanks)
• PP-plattierte Hornantenne
• Maximaler Messbereich: 30 m (98 ft)
• Montagebügel oder verstellbare Flanschdichtung zur Ausrichtung
• Temperaturbereich: –40...+80 °C (–40...176 °F)
• Druckbereich: –1...+3 bar (–14,5...+43,5 psi)
• Messgenauigkeit: ± 3 mm
Eigenschaften FMR57:
• Für höchste Ansprüche beim Einsatz in Schüttgütern (z.B. hohe Silos, Bunder,
Schüttguthalden)
• Hornantenne oder Parabolantenne
• Anschluss für Luftspülung integriert
• Maximaler Messbereich: 70 m (230 ft)
• Temperaturbereich: –40...+400 °C (–40...752 °F)
• Druckbereich: –1...+16 bar (–14,5...+232 psi)
• Messgenauigkeit: ± 3 mm
Ihre Vorteile
• Betriebssicher auch bei wechselnden Produkt- und Prozesseigenschaften
• Integrierter Datenspeicher (HistoROM) für hohe Verfügbarkeit
• Intuitives Bedienmenü in Landessprache zur einfachen Inbetriebnahme
• Exakte Diagnose- und Prozessinformation
• Internationale Explosionsschutzzertifikate
• 5-Punkte-Linearitätsprotokoll
• SIL2 nach IEC 61508, SIL3 bei homogener oder diversitärer Redundanz
• Systemintegration über HART/PROFIBUS PA (Profil 3.02)/FOUNDATION Fieldbus
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Micropilot FMR56

  • Seite 1 Products Solutions Services TI01042F/00/DE/02.13 71211243 Technische Information Micropilot FMR56, FMR57 Füllstand-Radar Füllstandmessung in Schüttgütern Anwendungsbereich Kontinuierliche, berührungslose Füllstandmessung von pulverförmigen bis stückigen Schüttgütern Eigenschaften FMR56: • Wirtschaftlich attraktives Basisgerät für den Einsatz unter einfachen Bedingungen (z.B. Schüttgutsilos, Feststofflagertanks) • PP-plattierte Hornantenne •...
  • Seite 2: Inhaltsverzeichnis

    Micropilot FMR56, FMR57 Inhaltsverzeichnis Wichtige Hinweise zum Dokument ....3 Prozess ........54 Darstellungskonventionen .
  • Seite 3: Wichtige Hinweise Zum Dokument

    Micropilot FMR56, FMR57 Wichtige Hinweise zum Dokument Darstellungskonventionen Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird. A0011189-DE WARNUNG! WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen kann.
  • Seite 4 Micropilot FMR56, FMR57 Symbol Bedeutung Verweis auf Seite Verweist auf die entsprechende Seitenzahl. A0011195 Verweis auf Abbildung Verweist auf die entsprechende Abbildungsnummer und Seitenzahl. A0011196 Symbole in Grafiken Symbol Bedeutung 1, 2, 3 ... Positionsnummern Handlungsschritte … A, B, C, ...
  • Seite 5: Arbeitsweise Und Systemaufbau

    Micropilot FMR56, FMR57 Arbeitsweise und Systemaufbau Messprinzip Der Micropilot ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF = Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt (Prozessanschluss des Messgerätes) bis zu der Produktoberfläche gemessen. Radarimpulse werden über eine Antenne gesendet, von der Produktoberfläche reflektiert und vom Radarsystem wieder empfangen.
  • Seite 6: Betrieb

    Planung • Universelles Messprinzip • Messung unabhängig von Produkteigenschaften • Hard- und Software nach SIL IEC 61508 entwickelt Beschaffung • Endress+Hauser als Weltmarktführer der Füllstandmesstechnik garantiert Investitionssicherheit • Weltweite Betreuung und Service Installation • Kein spezielles Werkzeug nötig • Verpolungssicher •...
  • Seite 7: Eingang

    Micropilot FMR56, FMR57 Eingang Messgröße Die Messgröße ist der Abstand zwischen dem Referenzpunkt und der Füllgutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz "E" wird daraus der Füllstand rechnerisch ermittelt. Wahlweise kann der Füllstand mittels einer Linearisierung (32 Punkte) in andere Größen (Volumen, Masse) umgerechnet werden.
  • Seite 8: Arbeitsfrequenz

    Micropilot FMR56, FMR57 Arbeitsfrequenz K-Band (~ 26 GHz) Es können bis zu 8 Micropilot im selben Tank installiert werden, da die Sendepulse statistisch codiert sind. Sendeleistung Abstand Mittlere Leistungsdichte in Strahlrichtung 1 m (3,3 ft) < 64 nW/cm 5 m (16 ft) <...
  • Seite 9: Ausgang

    Micropilot FMR56, FMR57 Ausgang Ausgangssignal HART Signalkodierung FSK ±0,5 mA über dem Stromsignal Datenübertragungsrate 1 200 Bit/s Galvanische Trennung PROFIBUS PA Signalkodierung Manchester Bus Powered (MBP) Datenübertragungsrate 31,25 kBit/s, Voltage Mode Galvanische Trennung FOUNDATION Fieldbus (in Vorbereritung) Signalkodierung Manchester Bus Powered (MBP) Datenübertragungsrate...
  • Seite 10: Ausfallsignal

    Micropilot FMR56, FMR57 Ausfallsignal Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt: • Stromausgang (für HART-Geräte) – Fehlerverhalten wählbar (gemäß NAMUR-Empfehlung NE 43): Minimaler Alarm: 3,6 mA Maximaler Alarm (= Werkseinstellung): 22 mA – Fehlerverhalten mit frei einstellbarem Wert: 3,59…22,5 mA •...
  • Seite 11 Micropilot FMR56, FMR57 Ausgangswerte Analog Input: • Füllstand linearisiert • Distanz • Klemmenspannung • Elektroniktemperatur • Absolute Echoamplitude • Relative Echoamplitude • Analogausgang Erweiterte Diagnose 1/2 Digital Input: • Advanced Diagnostic Block • Status Ausgang Switch-Block Eingangswerte Analog Output: • Analogwert aus SPS (für Sensorblock externer Druck zur Kompensation von Gasphaseneinflüssen)
  • Seite 12: Funktionsblöcke

    Enthält Parameter, die Informationen über den Zustand keine Ausgabewerte Transducer Block des Geräts geben Service Sensor Transdu- Enthält Parameter, die nur durch den Endress+Hauser keine Ausgabewerte cer Block Service bedient werden können Service Information Enthält Parameter, die dem Endress+Hauser Service Infor-...
  • Seite 13 Micropilot FMR56, FMR57 Block Inhalt Anzahl Anzahl Ausfüh- Funk- perma- instan- rungszeit tionali- nenter zierba- tät Blocks Blocks Discrete Dieser Block erhält einen diskreten Wert (zum Bei- 20 ms standard Input Block spiel Anzeige einer Messbereichstüberschreitung) und stellt ihn am Ausgang für andere Blöcke zur Verfügung.
  • Seite 14: Energieversorgung

    Micropilot FMR56, FMR57 Energieversorgung Klemmenbelegung 2-Draht: 4-20mA HART – – 4...20 mA – – 4...20 mA A0011294  3 Klemmenbelegung 2-Draht; 4-20mA HART Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten (→  22) Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  22) Anschluss für Commubox FXA195 oder FieldXpert SFX100 (über VIATOR Bluetooth-Modem)
  • Seite 15 Micropilot FMR56, FMR57 2-Draht: 4-20mA HART, Schaltausgang – 4...20 mA ³ – 4...20 mA ³ A0013759  4 Klemmenbelegung 2-Draht; 4-20mA HART, Schaltausgang Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten (→  22) Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  22) Anschluss für Commubox FXA195 oder FieldXpert SFX100 (über VIATOR Bluetooth-Modem)
  • Seite 16 Micropilot FMR56, FMR57 2-Draht: 4-20mA HART, 4-20mA – 4...20 mA – 4...20 mA – 4...20 mA – 4...20 mA A0013923  5 Klemmenbelegung 2-Draht, 4-20mA HART, 4-20mA Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss Stromausgang 2 Anschluss Stromausgang 1 Hilfsenergie für Stromausgang 1 (z.B. RN221N); Klemmenspannung beachten (→  23) Kabelschirm;...
  • Seite 17 Micropilot FMR56, FMR57 4-Draht: 4-20mA HART (10,4…48 V 4...20 mA ³ A0011340  6 Klemmenbelegung 4-Draht; 4-20mA HART (10,4 ... 48 VDC) Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  24) Anschluss für Commubox FXA195 oder FieldXpert SFX100 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten (→...
  • Seite 18 Micropilot FMR56, FMR57 4-Draht: 4-20mA HART (90…253 V 4...20 mA ³ A0018965  7 Klemmenbelegung 4-Draht; 4-20mA HART (90 ... 253 VAC) Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  24) Anschluss für Commubox FXA195 oder FieldXpert SFX100 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten (→...
  • Seite 19 Micropilot FMR56, FMR57 PROFIBUS PA / FOUNDATION Fieldbus A0011341  8 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Kabelschirm: Kabelspezifikation beachten (→  25) Anschlussklemmen Schaltausgang (Open Collector) Anschlussklemmen PROFIBUS PA / FOUNDATION Fieldbus Anschlussklemme für Potenzialausgleichsleitung Kabeleinführungen...
  • Seite 20 Micropilot FMR56, FMR57 Beispiele zum Anschluss des Schaltausgangs Bei HART-Geräten ist der Schaltausgang als Option erhältlich. Siehe Produkstruktur, Merkmal 20: "Hilfsenergie, Ausgang", Option B: "2-Draht; 4-20mA HART, Schaltausgang". Geräte mit PROFIBUS PA und FOUNDATION Fieldbus haben immer einen Schaltausgang. A0015909 A0015910 ...
  • Seite 21: Gerätestecker

    Micropilot FMR56, FMR57 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8" Bedeutung...
  • Seite 22: Versorgungsspannung

    Micropilot FMR56, FMR57 Versorgungsspannung Es ist eine externe Spannungsversorgung notwendig. Bei Endress+Hauser sind verschiedene Speisegeräte bestellbar: Kapitel "Zubehör" (→  84) 2-Draht, 4-20mA HART, passiv "Hilfsenergie, Aus- "Zulassung" Klemmenspannung U Maximale Bürde R, abhängig von der Versorgungsspannung gang" am Gerät des Speisegeräts...
  • Seite 23 Micropilot FMR56, FMR57 "Hilfsenergie, Ausgang" "Zulassung" Klemmenspannung U am Maximale Bürde R, abhängig von der Versorgungsspannung Gerät des Speisegeräts C: 2-Draht; 4-20mA HART, alle 12…30 V R [ ] ? 4-20mA U 0 [V] A0017055 Merkmal 020 der Produktstruktur Merkmal 010 der Produktstruktur Bei Umgebungstemperaturen T ≤...
  • Seite 24: Leistungsaufnahme

    Micropilot FMR56, FMR57 4-Draht, 4-20mA HART, aktiv "Hilfsenergie; Ausgang" Klemmenspannung U Maximale Bürde R K: 4-Draht 90-253VAC; 4-20mA HART 90…253 V (50…60 Hz), Überspannungs- 500 Ω kategorie II L: 4-Draht 10,4-48VDC; 4-20mA HART 10,4…48 V Merkmal 020 der Produktstruktur PROFIBUS PA, FOUNDATION Fieldbus "Hilfsenergie;...
  • Seite 25: Versorgungsausfall

    Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00034S "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline" sowie die IEC 61158-2 (MBP). FOUNDATION Fieldbus (in Vorbereitung) Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. Endress+Hauser...
  • Seite 26 Micropilot FMR56, FMR57 Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S "FOUNDATION Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC 61158-2 (MBP). Endress+Hauser...
  • Seite 27: Integrierter Überspannungsschutz

    Micropilot FMR56, FMR57 Überspannungsschutz Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen Überspannungsschutz gemäß DIN EN 60079-14, Prüfnorm 60060-1 (10 kA, Puls 8/20 μs) erfordert: Überspannungsschutz durch integriertes oder externes Überspannungsschutz-Modul sicherstellen. Integrierter Überspannungsschutz Für die HART 2-Leiter-Geräte sowie für PROFIBUS PA und FOUNDATION Fieldbus ist ein integrier- tes Überspannungsschutz-Modul erhältlich.
  • Seite 28: Leistungsmerkmale

    Micropilot FMR56, FMR57 Leistungsmerkmale Referenzbedingungen • Temperatur = +24 °C (+75 °F) ±5 °C (±9 °F) • Druck = 960 mbar abs. (14 psia) ±100 mbar (±1,45 psi) • Luftfeuchte = 60 % ±15 % • Reflektor: Metallplatte mit Durchmesser ≥ 1 m (40 in) •...
  • Seite 29: Reaktionszeit

    Micropilot FMR56, FMR57 Reaktionszeit Die Reaktionszeit ist parametrierbar. Die folgenden Sprungantwortzeiten (gemäß DIN EN 61298-2) ergeben sich bei ausgeschalteter Dämpfung: Tankhöhe Messrate Sprungantwortzeit < 10 m (33 ft) ≥ 3,6 s –1 < 0,8 s < 70 m (230 ft) ≥...
  • Seite 30: Montage

    Micropilot FMR56, FMR57 Montage Einbaubedingungen Einbaulage • Empfohlener Abstand A Wand - Stutzenau- ßenkante: ~ 1/6 des Behälterdurchmessers. Das Gerät sollte aber auf keinen Fall näher als 20 cm (7,87 in) zur Behälterwand mon- tiert werden. Ist die Behälterwand nicht glatt (Wellblech, Schweißnähte, Stoßstellen, ...) ist ein mög-...
  • Seite 31: Behältereinbauten

    Micropilot FMR56, FMR57 Behältereinbauten Vermeiden Sie, dass sich Einbauten (Grenz- schalter, Temperatursensoren, Streben usw.) innerhalb des Strahlenkegels befinden. Beachten Sie dazu den Abstrahlwinkel (→  35): A0018946 Endress+Hauser...
  • Seite 32 Besteht die Außenwand des Behälters aus einem nicht leitfähigen Material (z. B. GFK) können Mikrowellen auch von aussenliegenden Störern (z. B. metallische Leitungen (1), Leitern (2), Roste (3), ...) reflektiert werden. Es sollten sich deshalb keine solchen Störer im Strahlenkegel befinden. Für weitere Informationen wenden Sie sich bitte an Endress+Hauser. Endress+Hauser...
  • Seite 33 Micropilot FMR56, FMR57 A0017125 Endress+Hauser...
  • Seite 34 Micropilot FMR56, FMR57 Optimierungsmöglichkeiten • Antennengröße Je größer die Antenne, desto kleiner der Abstrahlwinkel α und umso weniger Störechos (→  35). • Störechoausblendung Durch die elektronische Ausblendung von Störechos kann die Messung optimiert werden. • Ausrichtung der Antenne Beachten Sie dazu die Markierung auf dem Flansch oder Einschraubstück (→  40).
  • Seite 35 Micropilot FMR56, FMR57 Abstrahlwinkel A0016891  12 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strahlenke- gels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden.
  • Seite 36 Micropilot FMR56, FMR57 FMR57 - Parabolantenne Antennengröße 200 mm (8 in) 250 mm (10 in) Abstrahlwinkel α 4° 3,5° Distanz (D) Kegeldurchmesser W 5 m (16 ft) 0,35 m (1,1 ft) 0,30 m (1 ft) 10 m (33 ft) 0,70 m (2,3 ft)
  • Seite 37: Messbedingungen

    Micropilot FMR56, FMR57 Messbedingungen • Der Messbereichsanfang ist dort, wo der Strahl auf den Boden trifft. Insbesondere bei konischen Ausläufen können Füllstände unterhalb dieses Punktes nicht erfasst werden. Durch Verwendung einer Ausrichtvorrichtung kann der max. Messbereich in solchen Anwendungen vergrößert wer- den (→...
  • Seite 38: Einbau Frei Im Behälter

    Micropilot FMR56, FMR57 Einbau frei im Behälter Hornantenne mit Überwurfflansch (FMR56) Ausrichtung Bei Vewendung des Micropilot mit Übewurfflansch in explosionsgefährdeten Bereichen alle Angaben in den zugehörigen Sicherheitshinweisen (XA) beachten. • Antenne senkrecht auf die Produktoberfläche ausrichten. Optional kann hierzu eine verstellbare Flanschdichtung verwendet werden, welche als Zubehör erhältlich ist (siehe Technische Information BA01048F, Kapitel "Zubehör").
  • Seite 39: Hornantenne Mit Montagebügel (Fmr56)

    Micropilot FMR56, FMR57 Hornantenne mit Montagebügel (FMR56) A0016865  14 Montage der Hornantenne mit Montagebügel (FMR50/FMR56) Antenne mit dem Montagebügel senkrecht auf die Produktoberfläche ausrichten. HINWEIS Der Montagebügel ist mit dem Transmittergehäuse nicht leitend verbunden. Gefahr elektrostatischer Aufladung. ‣ Den Montagebügel in den örtlichen Potenzialausgleich einbeziehen.
  • Seite 40 Stutzenhöhe und -durchmesser bei Hornantenne (FMR57) Antennengröße 80 mm (3 in) 100 mm (4 in) 75 mm (2,95 in) 95 mm (3,74 in) < 260 mm (10,2 in) < 480 mm (18,9 in) ohne Antennenverlängerung Bitte kontaktieren Sie Endress+Hauser bei Anwendungen mit höheren Stutzen. Endress+Hauser...
  • Seite 41 Micropilot FMR56, FMR57 Hinweise zum Einschraubgewinde • Beim Einschrauben nur am Sechskant drehen. • Werkzeug: Gabelschlüssel 60 mm • Maximal erlaubtes Drehmoment: 60 Nm (44 lbf ft) Endress+Hauser...
  • Seite 42 Micropilot FMR56, FMR57 Parabolantenne (FMR57) Ausrichtung Idealerweise sollte die Parabolantenne senkrecht eingebaut werden. Zur Vermeidung von Störrefle- xionen oder zur optimalen Ausrichtung im Behälter kann der Micropilot mit optionaler Ausrichtvor- richtung um 15° in alle Richtungen geschwenkt werden (→  45).
  • Seite 43 Micropilot FMR56, FMR57 Beispiel für den Einbau mit kleinem Flansch Wenn der Flansch kleiner ist als der Parabolreflektor, gibt es folgende Einbaumöglichkeiten: • Standardeinbau (→  43) Der Parabolreflektor muss dazu demontiert werden (→  44). • Einbau mit schwenkbarem Flansch (→  43) Standardeinbau øD...
  • Seite 44 Micropilot FMR56, FMR57 Demontage des Parabolreflektors Der Parabolreflektor kann für den Einbau in Stutzen demontiert werden: A0018877 Parabolreflektor 4 Schrauben; Anzugsdrehmoment: 3 Nm (2,2 lbf ft) Endress+Hauser...
  • Seite 45: Ausrichtvorrichtung Für Fmr57

    Micropilot FMR56, FMR57 Ausrichtvorrichtung für FMR57 Mit Hilfe der Ausrichtvorrichtung kann eine Neigung der Antennenachse von bis zu 15° in alle Rich- tungen eingestellt werden. Die Ausrichtvorrichtung dient dazu, den Radarstrahl optimal auf das Schüttgut auszurichten. Produktstruktur: Merkmal 100 "Prozessanschluss", Ausprägungen XCJ, XEJ, XFJ A0016931 ...
  • Seite 46: Integrierter Spülluftanschluss Für Fmr57

    Micropilot FMR56, FMR57 Integrierter Spülluftanschluss für FMR57 Bei Anwendungen mit starker Staubentwicklung kann durch den integrierten Spülluftanschluss ein Zusetzen der Antenne vermieden werden. Empfohlen wird ein gepulster Betrieb. A0016932  18 Micropilot FMR57 mit Spülluftanschluss Spülluftanschluss NPT¼ oder G¼ Druckbereich der Spülluft •...
  • Seite 47: Behälter Mit Wärmeisolierung

    Micropilot FMR56, FMR57 Behälter mit Wärmeisolie- rung A0019142 Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (2) mit einzubeziehen. Die Isolation darf dabei nicht über den Gehäusehals (1) hinausgehen.
  • Seite 48: Umgebung

    Micropilot FMR56, FMR57 Umgebung Umgebungstemperaturbe- Messgerät –40…+80 °C (–40…+176 °F); –50 °C (–58 °F) mit Herstellererklärung auf Anfrage reich Vor-Ort-Anzeige –20…+70 °C (–4…+158 °F), außerhalb des Temperaturbereichs kann die Ables- barkeit der Vor-Ort-Anzeige beeinträchtigt sein. Bei Betrieb im Freien mit starker Sonneneinstrahlung: •...
  • Seite 49 Micropilot FMR56, FMR57 FMR56 Gehäuse GT20 (Alu beschichtet) Temperaturangaben: °C (°F) A0019351 Hilfsenergie; Ausgang (Pos. 2 der Produktstruktur) (-40) (176) (176) (176) (176) (176) (176) (-40) (-40) (-40) Schaltausgang nicht verwendet (-40) (176) (176) (176) (176) (176) (176) (-40) (-40)
  • Seite 50 Micropilot FMR56, FMR57 FMR57 Dichtung: Viton GLT Gehäuse GT19 (Kunststoff PBT) Temperaturangaben: °C (°F) A0019351 Hilfsenergie; Ausgang (Pos. 2 der Produktstruktur) (-40) (176) (176) (176) (392) (127) (392) (-40) (-40) (-40) Schaltausgang nicht verwendet (-40) (169) (169) (169) (392) (127)
  • Seite 51 Micropilot FMR56, FMR57 FMR57 Dichtung: Graphit Gehäuse GT18 (316 L) Temperaturangaben: °C (°F) A0019351 Hilfsenergie; Ausgang (Pos. 2 der Produktstruktur) (-40) (178) (178) (178) (752) (124) (752) (-40) (-40) (-40) Schaltausgang nicht verwendet (-40) (180) (180) (180) (752) (124) (752)
  • Seite 52: Lagerungstemperatur

    Micropilot FMR56, FMR57 FMR57 Dichtung: Graphit Gehäuse GT20 (Alu beschichtet) Temperaturangaben: °C (°F) A0019351 Hilfsenergie; Ausgang (Pos. 2 der Produktstruktur) (-40) (178) (178) (178) (752) (136) (752) (-40) (-40) (-40) Schaltausgang nicht verwendet (-40) (180) (180) (180) (752) (138) (752)
  • Seite 53: Elektromagnetische Verträglichkeit (Emv)

    Micropilot FMR56, FMR57 wird. Werden Reinigungsmittel eingesetzt, ist auf Materialbeständigkeit zu achten! Die max. zuläs- sige Flanschtemperaturen sollten nicht überschritten werden. Elektromagnetische Verträg- Elektromagnetische Verträglichkeit gemäß allen relevanten Anforderungen der EN 61326- Serie lichkeit (EMV) und NAMUR- Empfehlung EMV (NE 21). Details sind aus der Konformitätserklärung ersichtlich.
  • Seite 54: Prozess

    Micropilot FMR56, FMR57 Prozess Prozesstemperaturbereich Sensor Dichtung Prozesstemperaturbereich FMR56 –40…+80 °C (–40…+176 °F) FMR57 Viton GLT –40…+200 °C (–40…+392 °F) Graphit –40…+400 °C (–40…+752 °F) Prozessdruckbereich Sensor Prozesssdruckbereich FMR56 = –1…3 bar (–14,5…43,5 psi) < 4 bar (58 psi) FMR57 = –1…16 bar (–14,5…232 psi)
  • Seite 55: Konstruktiver Aufbau

    Micropilot FMR56, FMR57 Konstruktiver Aufbau Abmessungen Abmessungen Elektronikgehäuse 98 (3.86) 90 (3.54) 78 (3.07) A0011666  19 Gehäuse GT18 (316L); Abmessungen in mm (in)   *Dieses Maß gilt für Geräte mit integriertem Überspannungsschutz. 99.5 (3.92)* 78 (3.07) 90 (3.54) A0011346  20 Gehäuse GT19 (Kunststoff PBT);...
  • Seite 56 Micropilot FMR56, FMR57 Abmessungen FMR56 (Prozessanschluss/Antenne) øc ød mm (in) A0017747 Horn DN80/DN100 Standardausführung Referenzpunkt der Messung Abmessun- DN80 DN100 137,9 mm (5,43 in) 150,5 mm (5,93 in) 15 mm (0,59 in) 20 mm (0,79 in) c 107 mm (4,21 in) 127 mm (5 in) d...
  • Seite 57 Micropilot FMR56, FMR57 øi øj øh øi øa øj øb øc øk ød øh 24(0.94) ø240.7 (9.48) øk mm (in) A0017742 Horn DN80/DN100; Flansch DN80/DN100 (mit Langloch) mit Überwurfflansch passend zu DN80 PN16 / ANSI 3" 150 lbs / 10K 80 passend zu DN100 PN16 / ANSI 4"...
  • Seite 58 Micropilot FMR56, FMR57 205 (8.07) mm (in) A0017746 Montagebügel mit Ausrichtung zur Montage an der Decke Montagebügel mit Ausrichtung zur Montage an der Wand Endress+Hauser...
  • Seite 59 Micropilot FMR56, FMR57 Abmessungen FMR57 (Prozessanschluss/Antenne) ø40 (1.57) ø40 (1.57) ød ød øD øD øD øF øF øD øD øD ø40 ø40 ø40 (1.57) (1.57) (1.57) ød ød ød øD øD øD mm (in) A0017814 Horn Standardausführung mit Ausrichtvorrichtung und UNI-Flansch Horn Standardausführung mit UNI-Flansch...
  • Seite 60 Micropilot FMR56, FMR57 Horn Hochtemperaturausführung mit UNI-Flansch Horn Hochtemperaturausführung mit Einschraubadapter Referenzpunkt der Messung Hornantenne Abmessun- 80 mm (3") 100 mm (4") 211 mm (8,37 in) 430 mm (16,9 in) d 75 mm (2,95 in) 95 mm (3,74 in) 50 mm (1,97 in) 37 mm (1,46 in) für Ausführung mit 250 mm (10 in) Antennenverlängerung:...
  • Seite 61 Micropilot FMR56, FMR57 Endress+Hauser UNI-Flansch ø26 (1.02) ø19 (0.75) ø26 (1.02) ø23 (0.91) ø175 (6.89) ø294.5 (11.6) ø185.5 (7.3) ø340 (13.4) ø225 (8.86) ø29 (1.14) ø80.3(3.16) ø358 (14.1) mm(in) ø405 (15.9) A0018947 Pos. Flansch Passend zu Werkstoff UNI-Flansch DN100 • 4" 150lbs 316L (1.4404)
  • Seite 62: Gewicht

    Micropilot FMR56, FMR57 Ausrichtvorrichtung mit Endress+Hauser UNI-Flansch ø85(3.35) mm(in) A0018948 Viton-Dichtung Endress+Hauser UNI-Flansch DN100/200/250 Klemmschraube 3 x M8, um 120° versetzt Bei der Hochtemperatur-Ausführung des FMR57 (Verkaufsmerkmal 090: "Dichtung", Ausprä- gung D4: "Graphit, -40..400°C") entfällt die Viton-Dichtung (1) der Ausrichtvorrichtung.
  • Seite 63: Werkstoffe

    Micropilot FMR56, FMR57 Werkstoffe Gehäuse A0013788 Gehäuse GT18 - Edelstahl, korrosionsbeständig Nr. Bauteil: Werkstoff Nr. Bauteil: Werkstoff Gehäuse: 316L (CF-3M, 1.4404) Kabeleinführung • Dichtung: EMPB 2.1 Elektronikraum-Deckel • Kabelverschraubung: 316L (1.4404) • Deckel: 316L (CF-3M, 1.4404) • Adapter: 316L (1.4435) •...
  • Seite 64 Micropilot FMR56, FMR57 Gehäuse GT20 - Aluminiumdruckguss, pulverbeschichtet, seewasserbeständig Nr. Bauteil: Werkstoff Nr. Bauteil: Werkstoff Gehäuse: AlSi10Mg(<0,1% Cu) Kabeleinführung Beschichtung: Polyester • Dichtung: EMPB • Kabelverschraubung: Polyamid (PA), Messing 2.1 Elektronikraum-Deckel (CuZn) vernickelt • Deckel: AlSi10Mg(<0,1% Cu) • Adapter: 316L (1.4435) •...
  • Seite 65 Micropilot FMR56, FMR57 FMR57 A0018958 Horn Standardausführung mit Ausrichtvorrichtung und UNI-Flansch Horn Standardausführung mit UNI-Flansch Horn Standardausführung mit Standard-Flansch Horn Standardausführung mit Einschraubadapter Parabolausführung mit Ausrichtvorrichtung und UNI-Flansch Parabolausführung mit UNI-Flansch Horn Hochtemperaturausführung mit Ausrichtvorrichtung und UNI-Flansch Horn Hochtemperaturausführung mit Standard-Flansch Horn Hochtemperaturausführung mit UNI-Flansch...
  • Seite 66 Micropilot FMR56, FMR57 Position Bauteil Werkstoff Flansch 316L (1.4404) Kugel 316L (1.4404) Schrauben Federring 1.4310 Klemmflansch 316L (1.4404) Adapter 316L (1.4404) Dichtung (außer bei Ausführung "G") Flansch 316L (1.4404/1.4435) Adapter 316L (1.4404) Prozessanschluss 316L (1.4404) Prozesstrennteile 316L (1.4404) Adapter Horn/Parabol 316L (1.4404)
  • Seite 67 Micropilot FMR56, FMR57 Wetterschutzhaube Nr. Bauteil: Werkstoff Nr. Bauteil: Werkstoff 3.1 Scheibe: A2 Erdungsklemme • Schraube: A4 3.2 Spannschraube: 304 (1.4301) • Federring: A4 • Klemmbügel: 316L (1.4404) • Bügel: 316L (1.4404) Endress+Hauser...
  • Seite 68: Bedienbarkeit

    Micropilot FMR56, FMR57 Bedienbarkeit Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Bedienung • Diagnose • Expertenebene Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run"-Wizards) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen Sicherheit im Betrieb • Vor-Ort-Bedienung in mehreren Landessprachen möglich (siehe Produkstruktur, Merkmal "Wei- tere Bediensprachen")
  • Seite 69: Bedienung Mit Abgesetztem Anzeige- Und Bedienmodul Fhx50

    Micropilot FMR56, FMR57 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0013137  22 Bedienmöglichkeiten über FHX50 Gehäuse des abgesetzten Anzeige- und Bedienmoduls FHX50 Anzeige- und Bedienmodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden Anzeige- und Bedienmodul SD03, optische Tasten; Bedienung durch das Deckelglas möglich (in Vorberei-...
  • Seite 70 Micropilot FMR56, FMR57 Via PROFIBUS PA-Protokoll PROFIBUS DP ENDRESS + HAUSER PROFIBUS PA A0015775 Segmentkoppler Computer mit Profiboard/Proficard und Bedientool (z.B. FieldCare) SPS (Speicherprogrammierbare Steuerung) Messumformer Weitere Funktionen (Ventile etc.) Endress+Hauser...
  • Seite 71 Micropilot FMR56, FMR57 Via FOUNDATION Fieldbus (in Vorbereitung) FF-HSE FF-H1 ENDRESS + HAUSER – FF-H1 A0017188  24 Systemarchitektur FOUNDATION Fieldbus mit dazugehörigen Komponenten FFblue Bluetooth-Modem Field Xpert SFX100 FieldCare NI-FF Schnittstellenkarte Industrial network FF-HSE High Speed Ethernet FF-H1 FOUNDATION Fieldbus-H1 Linking Device FF-HSE/FF-H1 Busspeisegerät...
  • Seite 72 Micropilot FMR56, FMR57 Via Service-Schnittstelle (CDI) A0014019 Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool "FieldCare" Endress+Hauser...
  • Seite 73: Systemintegration Über Fieldgate

    Micropilot FMR56, FMR57 Systemintegration über Vendor Managed Inventory Fieldgate Durch die Fernabfrage von Tank- bzw. Siloständen über Fieldgates kann sich der Lieferant von Roh- stoffen jederzeit über die aktuellen Vorräte bei seinen Kunden informieren, und z.B. in seiner eige- nen Produktionsplanung berücksichtigen. Die Fieldgates überwachen ihrerseits die konfigurierten Grenzstände und lösen bei Bedarf automatisch die nächste Belieferung aus.
  • Seite 74: Zertifikate Und Zulassungen

    Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV Anforderungen der Behörde "Australian Communica- tions and Media Authority (ACMA)".
  • Seite 75: Funkrichtlinie En 302372-1

    Micropilot FMR56, FMR57 Wird ein Gerät im Abstand von 4…40 km um eine der aufgeführten Stationen montiert, so darf das Gerät nicht höher als 15 m (49 ft) über dem Boden montiert sein. Astronomische Stationen Land Name der Station Geografische Breite Geografische Länge...
  • Seite 76: Crn-Zulassung

    Micropilot FMR56, FMR57 CRN-Zulassung in Vorbereitung Erfahrungsgeschichte FMR5x ist das Upgrade-Modell der entsprechenden FMR2xx-Serie. Externe Normen und Richtli- • EN 60529 Schutzarten durch Gehäuse (IP-Code) nien • EN 61010-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte • IEC/EN 61326 "Emission gemäß...
  • Seite 77: Bestellinformationen

    Micropilot FMR56, FMR57 Bestellinformationen Bestellinformationen Ausführliche Bestellinformationen sind verfügbar: • Im Produktkonfigurator auf der Endress+Hauser Internetseite: www.endress.com → Land wäh- len → Messgeräte → Gerät wählen → Erweiterte Funktionen: Produktkonfiguration • Bei Ihrer Endress+Hauser Vertriebszentrale: www.endress.com/worldwide Produktkonfigurator - das Tool für individuelle Produktkonfiguration •...
  • Seite 78 Micropilot FMR56, FMR57 wurde, können für folgende Parameter vom Standard abweichende Voreinstellungen gewählt wer- den: Parameter Kommunikati- Auswahlliste / Wertebereich onsart Setup → Längeneinheit • HART • in • PA • mm • FF Setup → Abgleich Leer • HART 0…70 m (0…230 ft)
  • Seite 79: Zubehör

    Micropilot FMR56, FMR57 Zubehör Gerätespezifisches Zubehör Zubehör Beschreibung Wetterschutzhaube mm (in) A0015466 273.8 (10.8) 298.5 (11.8) 255.1 (10) 164 (6.46) mm (in) A0015472 37,8 mm (1,49 in) 54 mm (2,13 in) Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").
  • Seite 80 Micropilot FMR56, FMR57 Zubehör Beschreibung Verstellbare Flanschdich- tung für FMR50/FMR56 ød øD A0018871 UNI Überwurfflansch Verstellbare Flanschdichtung Stutzen Die Materialeigenschaften und Prozessbedingungen der verstellbaren Flanschdichtung müssen mit den Eigenschaf- ten (Temperatur, Druck, Beständigkeit) des Prozesses abgestimmt sein. Verstellbare Flanschdichtung DN80...
  • Seite 81 Micropilot FMR56, FMR57 Zubehör Beschreibung Montagebügel für Wand- oder Deckenmontage von FMR50/FMR56 205 (8.07) mm (in) A0017746  26 Montagebügel für FMR50/FMR56 mit Hornantenne Deckenmontage Wandmontage Werkstoff – Montagebügel: 304 (1.4301) – Schrauben: A2 – Nordlock-Scheiben: A4 Zubehör Beschreibung Abgesetzte Anzeige...
  • Seite 82: Kommunikationsspezifisches Zubehör

    Micropilot FMR56, FMR57 Zubehör Beschreibung Hornschutz für Hornan- tenne 80 mm (3 in) 237 (9.33) ³ DN100 mm (in) A0019143 Für Einzelheiten siehe die Montageanleitung SD01084F. Prozessbedingungen • Maximaler Behäterdruck: 0,5 bar (7,252 psi) • Maximale Prozesstemperatur: 130 °C (266 °F) Explosionsgefahr Elektrostatische Aufladung des Hornschutzes vermeiden.
  • Seite 83: Servicespezifisches Zubehör

    Micropilot FMR56, FMR57 Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten: Dokument "Technische Information" TI00405C Zubehör Beschreibung HART Loop Converter Dient zur Auswertung und Umwandlung von dynamischen HART-Prozessvariablen HMX50 in analoge Stromsignale oder Grenzwerte.
  • Seite 84: Systemkomponenten

    Micropilot FMR56, FMR57 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Prozessgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen inter- nen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
  • Seite 85: Ergänzende Dokumentation

    Micropilot FMR56, FMR57 Ergänzende Dokumentation Die folgenden Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Download Standarddokumentation Micropilot FMR56, FMR57 Zuordnung der Dokumentationen zum Gerät: Gerät Hilfsenergie, Kommunikation Dokumenttyp Dokumentcode...
  • Seite 86 Micropilot FMR56, FMR57 Merkmal 010 Zulassung Verfügbar für Sicherheitshinweise HART Sicherheitshinweise PROFIBUS FOUNDATION Fieldbus ATEX: II 1/2 G Ex d [ia] IIC T6-T1 Ga/Gb • FMR56 XA00684F XA00692F ATEX: II 1/2 D Ex ta IIIC Txx°C Da/Db • FMR57 IECEx: Ex ia IIC T6-T1 Ga •...
  • Seite 87: Eingetragene Marken

    Micropilot FMR56, FMR57 Eingetragene Marken HART ® Eingetragene Marke der HART Communication Foundation, Austin, USA PROFIBUS ® Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland FOUNDATION Fieldbus Eingetragene Marke der Fieldbus Foundation, Austin, Texas, USA KALREZ ® , VITON ®...
  • Seite 88 *71211243* 71211243 www.addresses.endress.com...
