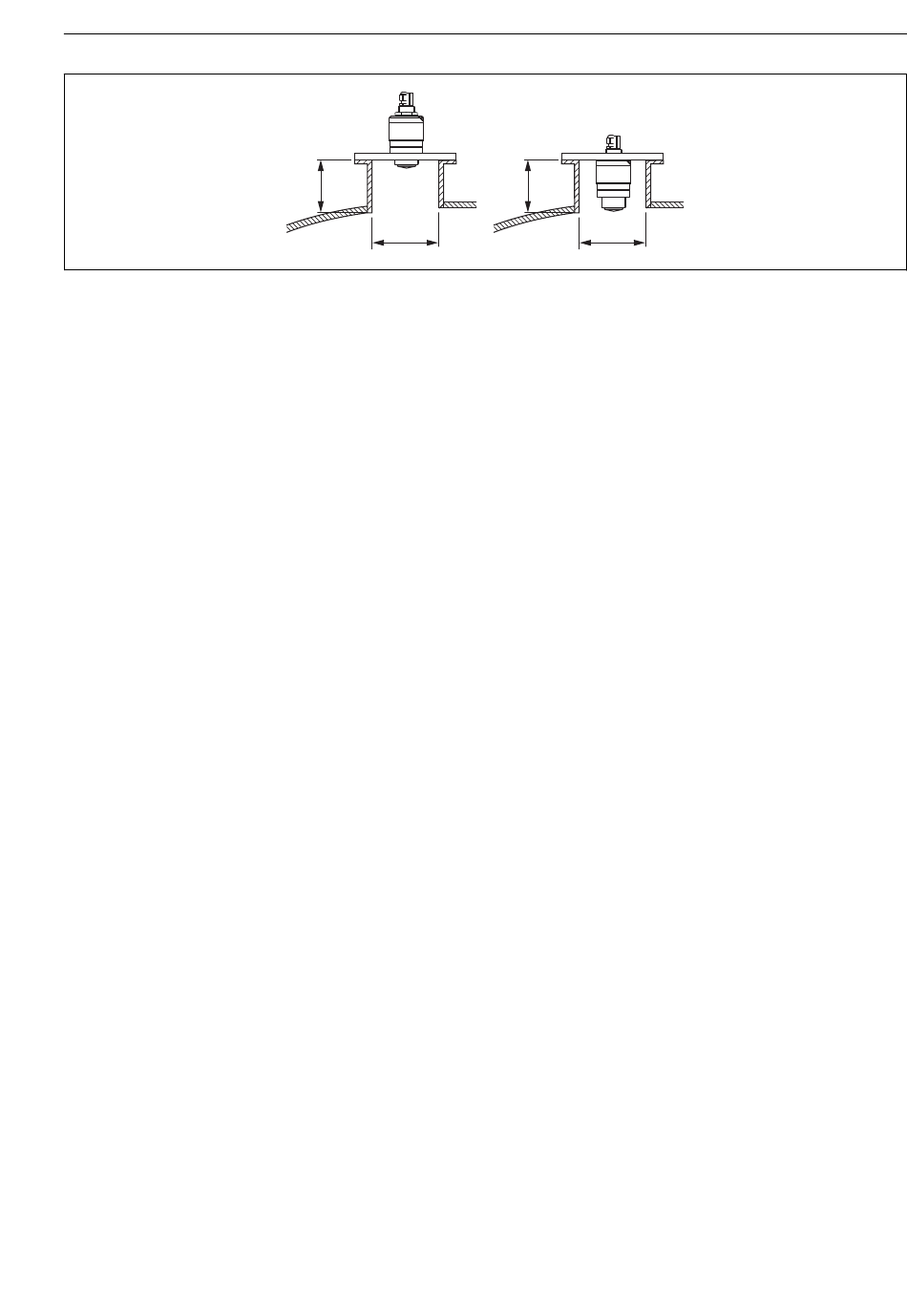

 4 Stutzenmontage
L Stutzenlänge
D Stutzendurchmesser
Die maximale Stutzenlänge L hängt vom Stutzendurchmesser D ab.
Grenzen für Durchmesser und Länge des Stutzens beachten.
Montage ausserhalb Stutzen
• D: min. 40 mm (1,5 in)
• L: max. D × 1,5
Montage innerhalb Stutzen
• D: min. 80 mm (3 in)
• L: max. 140 mm (5,5 in) + D × 1,5
