Montage
30
6.1.4
Hinweise zum Prozessanschluss
Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert. Falls
bei dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es
zeitweise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebe-
nenfalls eingekürzt und fixiert werden → 36.
Einschraubgewinde
5

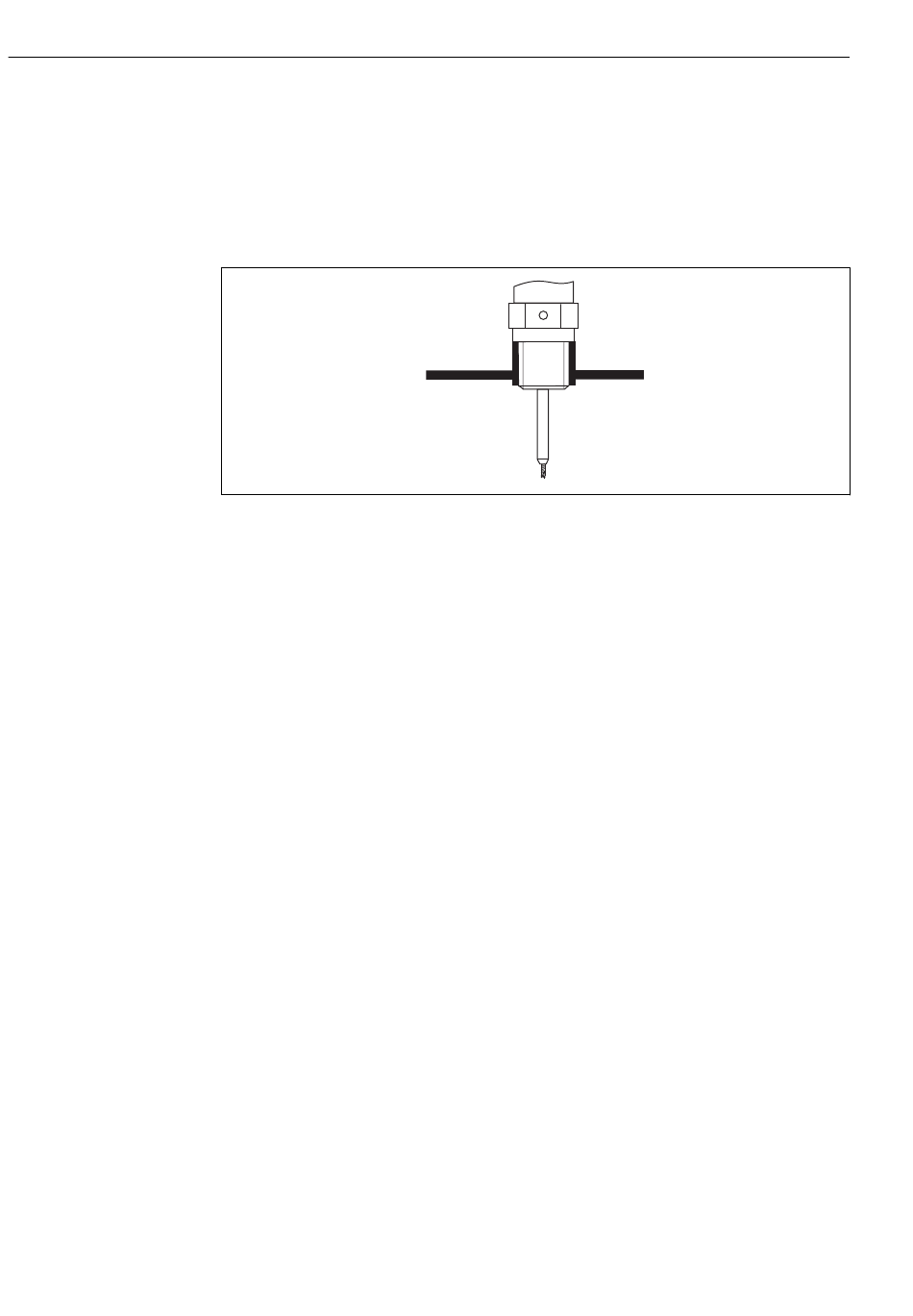

Montage mit Einschraubgewinde; bündig mit der Behälterdecke
Dichtung
Das Gewinde sowie die Dichtform entsprechen der DIN 3852 Teil 1, Einschraubzapfen
Form A.
Dazu passen folgende Dichtringe:
• Für Gewinde G3/4": Nach DIN 7603 mit den Abmessungen 27 x 32 mm
• Für Gewinde G1-1/2": Nach DIN 7603 mit den Abmessungen 48 x 55 mm
Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die
Anwendung beständigen Werkstoff.
Levelflex FMP51, FMP52, FMP54 FOUNDATION Fieldbus
A0015121
Endress+Hauser
