Levelflex FMP51, FMP52, FMP54 FOUNDATION Fieldbus
Endress+Hauser
7
Elektrischer Anschluss
7.1
Anschlussbedingungen
7.1.1
Klemmenbelegung

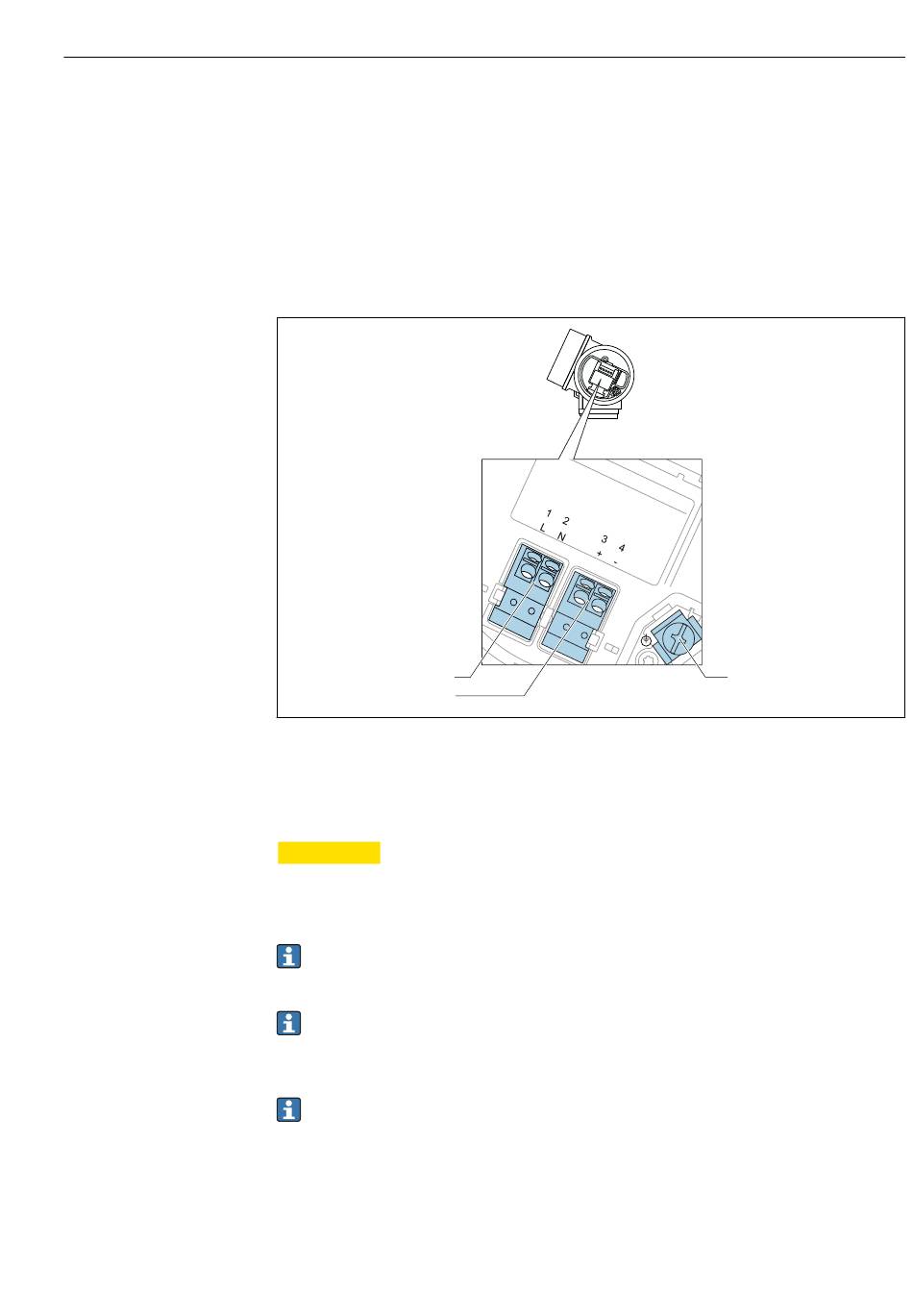

Klemmenbelegung 4-Draht: 4-20 mA HART (90 ... 253 V
2
1
13
Klemmenbelegung 4-Draht: 4-20 mA HART (90 ... 253 V
1
Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4
2
Anschluss Hilfsenergie: Klemmen 1 und 2
3
Anschlussklemme für Kabelschirm
VORSICHT
L
Um elektrische Sicherheit sicherzustellen:
‣
Schutzleiterverbindung nicht lösen.
‣
Vor Lösen des Schutzleiters Gerät von der Versorgung trennen.
Vor dem Anschluss der Hilfsenergie Schutzleiter an der inneren Erdungsklemme (3)
anschließen. Falls erforderlich Potenzialausgleichsleitung an der äußeren Erdungs-
klemme anschließen.
Um elektromagnetische Verträglichkeit (EMV) sicherzustellen: Das Gerät nicht aus-
schließlich über den Schutzleiter im Versorgungskabel erden. Die funktionale Erdung
muss stattdessen zusätzlich über den Prozessanschluss (Flansch oder Einschraub-
stück) oder über die externe Erdungsklemme erfolgen.
Es ist ein Netzschalter für das Gerät leicht erreichbar in der Nähe des Gerätes zu
installieren. Der Schalter ist als Trennvorrichtung für das Gerät zu kennzeichnen
(IEC/EN61010).
Elektrischer Anschluss
)
AC
3
)
AC
A0036519
59
