Teilbare Sonden
Bei beengten Montageverhältnissen (Deckenfreiheit) ist die Verwendung von teilbaren
Stabsonden ( 16 mm) vorteilhaft.
• max. Sondenlänge 10 m (394 in)
• max. seitliche Belastbarkeit 30 Nm
• Sonden sind mehrfach teilbar in den Längen:
– 500 mm (20 in)
– 1 000 mm (40 in)
• Anzugsdrehmoment: 15 Nm

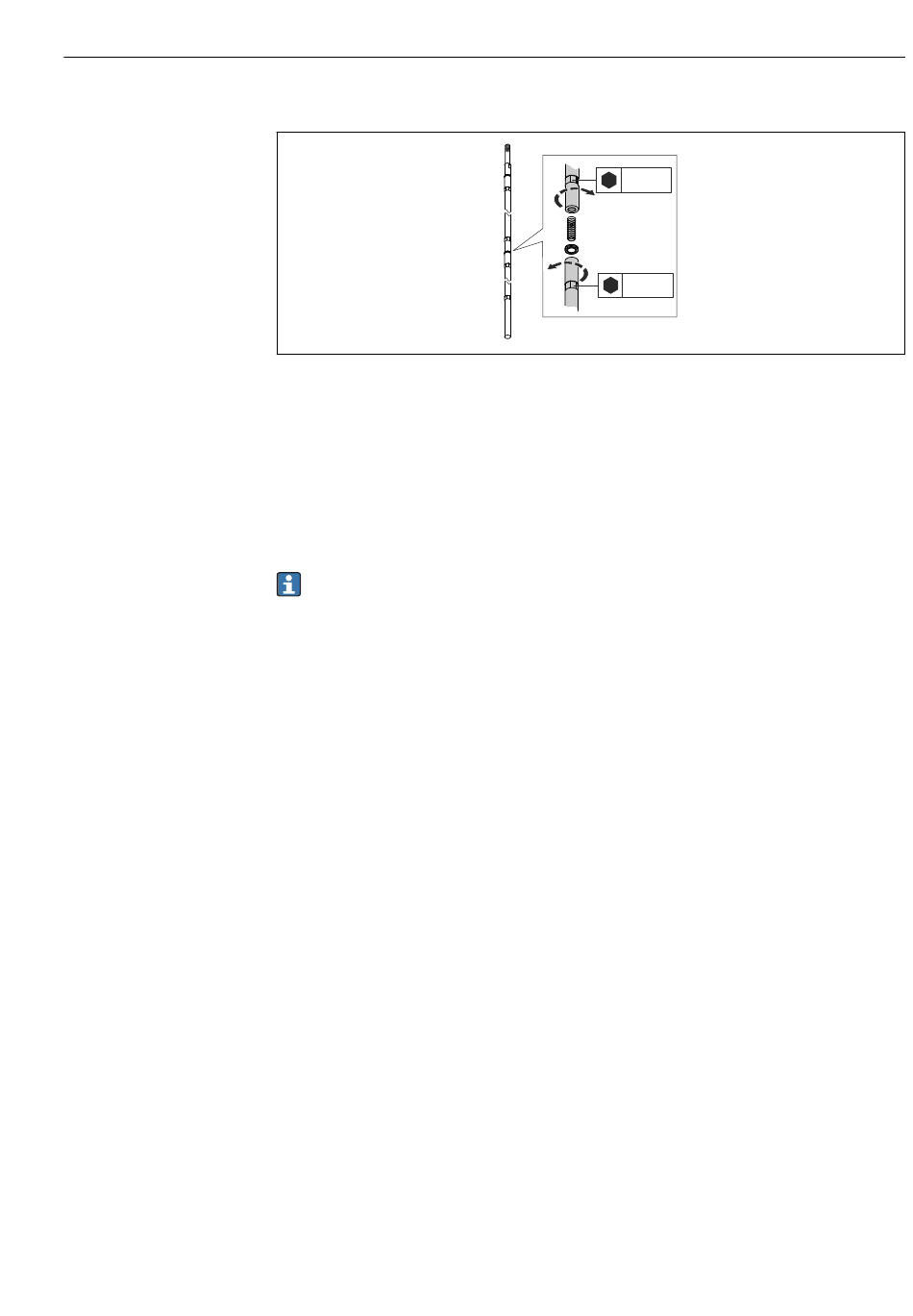

Die Verbindung der einzelnen Stabsegmente wird durch die beiliegenden Nord-Lock-
Scheiben gesichert. Die paarweise verklebten Scheiben so einsetzen, dass die innenlie-
genden Keilflächen aufeinanderliegen.
14 mm
14 mm
Montage
