Levelflex FMP51, FMP52, FMP54 FOUNDATION Fieldbus
Endress+Hauser

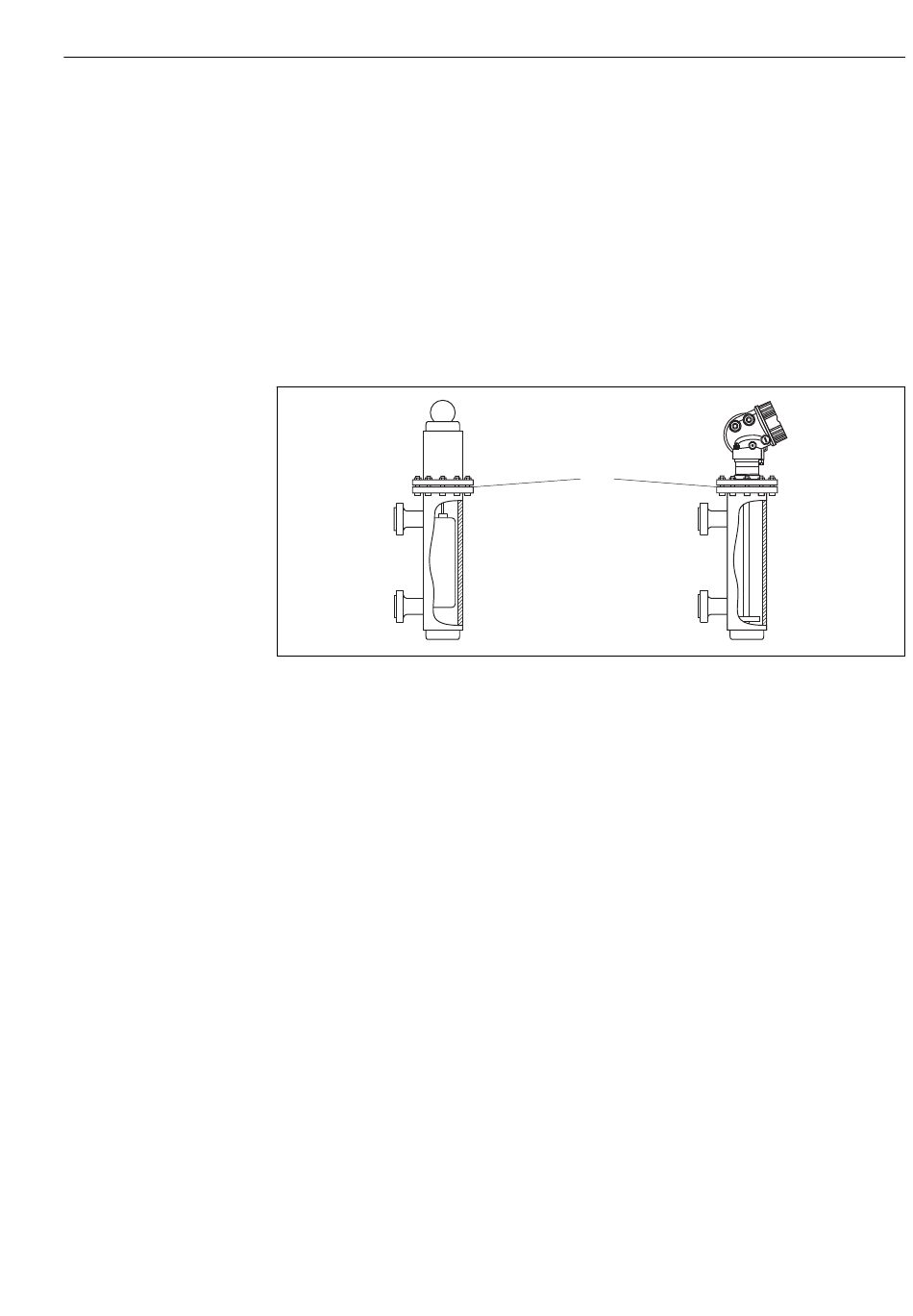

Ersatz eines Verdrängersystems in einem existierenden Verdrängergehäuse
FMP51 und FMP54 eignen sich hervorragend als Ersatz eines konventionellen Verdrän-
gerssystems in einem existierenden Verdrängergehäuse. Dazu sind Flansche passend zu
Fisher und Masoneilan Verdrängergehäusen erhältlich (für FMP51: Sonderprodukt; für
FMP54: Merkmal 100 der Produktstruktur, Ausprägungen LNJ, LPJ, LQJ). Durch die menü-
geführte Vorortbedienung beansprucht die Inbetriebnahme des Levelflex nur wenige
Minuten. Der Austausch kann auch bei Teilbefüllung stattfinden und bedarf keiner Nass-
kalibration.
Ihre Vorteile:
• Keine beweglichen Teile, daher wartungsfreier Einsatz.
• Unabhängig von Prozesseinflüssen wie Temperatur, Dichte, Turbulenz und Vibrationen.
• Die Stabsonden sind einfach zu kürzen bzw. zu tauschen. Damit kann die Sonde auch
noch vor Ort einfach angepasst werden.
1 Flansch des Verdrängergehäuses
Projektierungshinweise:
• Verwenden Sie im Normalfall eine Stabsonde. Beim Einbau in ein metallisches Verdrän-
gergehäuse bis 150 mm haben Sie alle Vorteile einer Koaxsonde.
• Eine Berührung der Sonde mit der Seitenwand muss verhindert werden. Benutzen Sie
gegebenenfalls eine Zentrierscheibe bzw. einen Zentrierstern am unteren Ende der
Sonde (Merkmal 610 der Produkstruktur).
• Die Zentrierscheibe bzw. der Zentrierstern muss möglichst genau an den Innendurch-
messer des Verdrängergehäuses angepasst sein um eine einwandfreie Funktion auch im
Bereich des Sondenendes zu gewährleisten.
Zusätzliche Hinweise zur Trennschichtmessung
• Im Falle von Öl und Wasser sollte der Zentrierstern an der Unterkante des unteren
Abgangs (Wasserstand) positioniert werden.
• Das Rohr darf keine Stufensprünge aufweisen. Verwenden Sie ggf. die Koaxsonde.
• Eine Berührung mit der Wandung muss bei Stabsonden ausgeschlossen werden. Benut-
zen Sie ggf. einen Zentrierstern am Ende der Sonde.
• Der Zentrierstern muss bei der Trennschichtmessung unbedingt in Kunststoff ausgeführt
sein (Merkmal 610, Ausprägung OD oder OE).
1
Montage
A0014153
49
