Levelflex FMP51, FMP52, FMP54 FOUNDATION Fieldbus
Endress+Hauser
12.6
Füllstandmessung konfigurieren
Zur Konfiguration der Messung kann auch die Methode Setup verwendet werden.
Diese wird über den Transducerblock SETUP (TRDSUP) aufgerufen.
R
LN
31

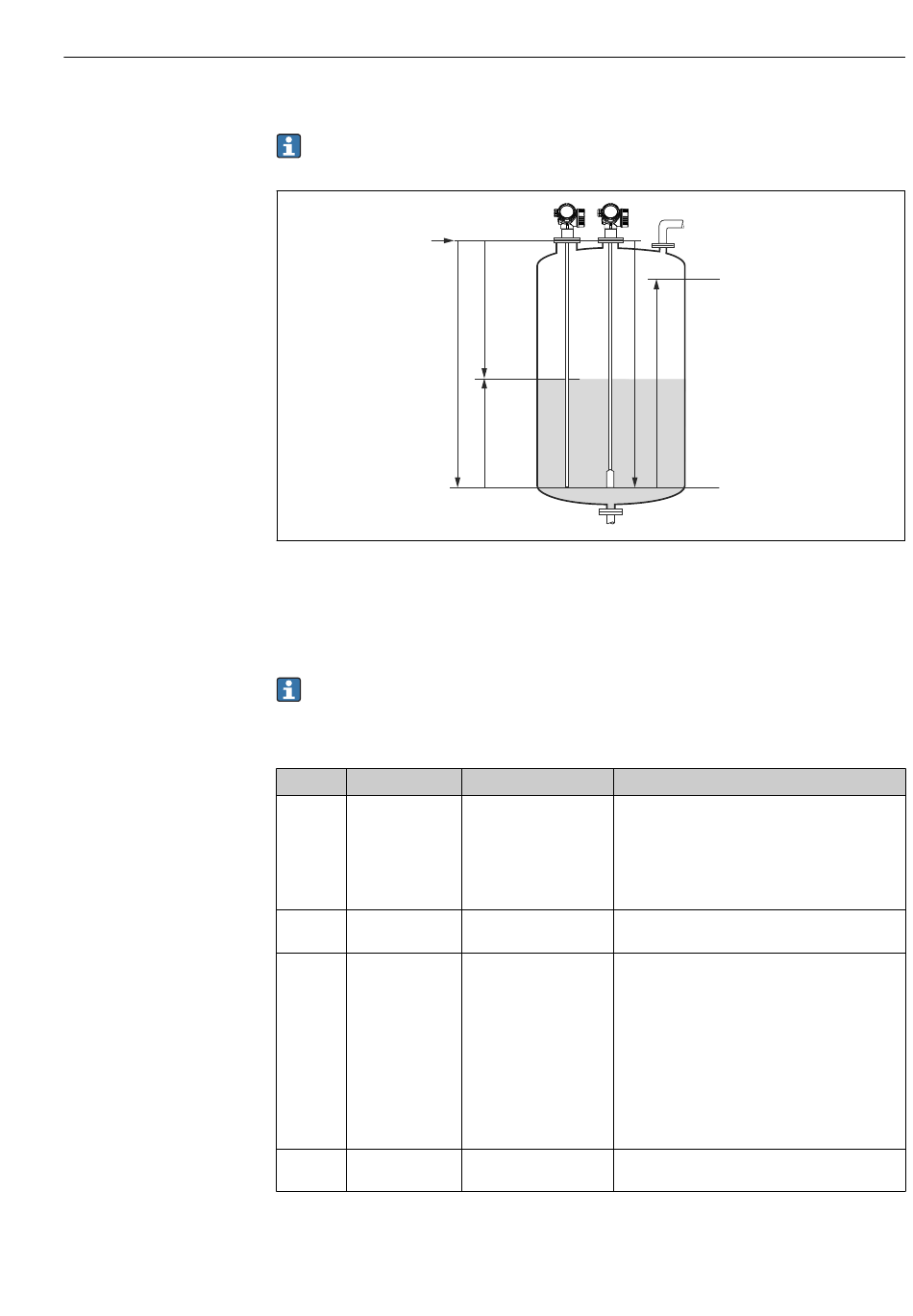

Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten
LN = Sondenlänge
D = Distanz
L = Füllstand
Ist bei Seilsonden der DK-Wert kleiner 7, dann ist eine Messung im Bereich des Straff-
gewichts nicht möglich. Der Leerabgleich E darf in diesen Fällen höchstens LN -
250 mm (LN - 10 in) betragen.
Schritt
Block
1
SETUP (TRDSUP)
2
SETUP (TRDSUP)
3
SETUP (TRDSUP)
4
SETUP (TRDSUP)
Inbetriebnahme (blockorientierte Bedienung)
D
E
L
R = Referenzpunkt der Messung
E = Abgleich Leer (= Nullpunkt)
F = Abgleich Voll (= Spanne)
Parameter
Aktion
Längeneinheit (dis-
Längeneinheit wählen.
tance_unit)
Auswahl:
• 1010: m
• 1013: mm
• 1018: in
• 1019: ft
Betriebsart (opera-
32949: Füllstand wählen.
1)
ting_mode)
Tanktyp (tank_type)
Tanktyp wählen.
Auswahl:
• 32816: Bypass/Schwallrohr
• 33288: Metall
• 33302: Koax
• 33432: Doppelseil
• 33433: Doppelstab
• 33437: Seil metallische Zentrierscheibe
• 33438: Stab metallische Zentrierscheibe
• 33441: Nicht metallisch
• 33444: Installation außerhalb
Rohrdurchmesser
Durchmesser des Bypasses oder Schwallrohrs
2)
(tube_diameter)
angeben.
20 mA
100%
F
4 mA
0%
A0011360
113
