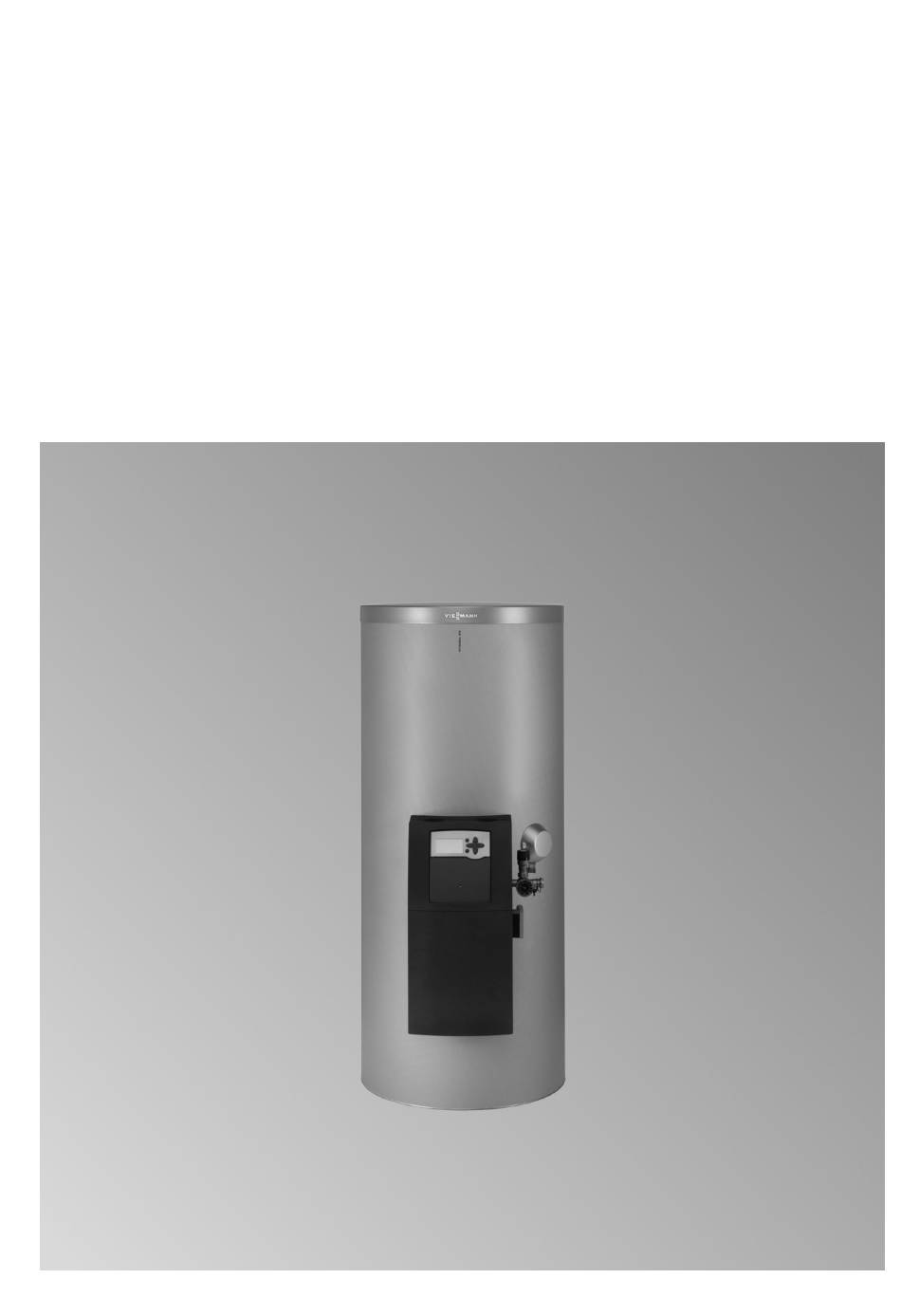

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-B Typ CVBA Vitocell 100-W Typ CVBA Bivalenter Speicher-Wassererwärmer mit Solar-Divicon VITOCELL 100-B VITOCELL 100-W Nach Montage entsorgen! 5835249 DE 2/2019...
- Seite 2 Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.
- Seite 3 Sicherheitshinweise (Fortsetzung) Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden.
- Seite 4 Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitocell 100-B und Vitocell 100-W, Typ CVBA ........ ■ Montagehinweise Montagevorbereitung ................Anschlüsse mit Vitosolic 100 .............. ■ Anschlüsse mit Elektronikmodul SDIO/SM1A ........■ Vor der Montage ................. ■...
- Seite 5 Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
- Seite 6 Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw.
- Seite 7 Montagevorbereitung Anschlüsse mit Vitosolic 100 Ansicht von hinten Ansicht von vorn Abb. 1 Abb. 2 Leitungsdurchführung für Netzanschlussleitung Ausblaseleitung und KM-BUS/PlusBus-Leitung der Regelung Anschluss Solar-Ausdehnungsgefäß Warmwasser mit Sicherheitstemperaturbegrenzer Innengewinde für Halterung Solar-Ausdehnungs- Heizwasservorlauf gefäß Tauchhülse Vitosolic 100 Zirkulation Sicherheitsgruppe mit Heizwasserrücklauf ■...
- Seite 8 Montagevorbereitung (Fortsetzung) Anschlüsse mit Elektronikmodul SDIO/SM1A Ansicht von hinten Ansicht von vorn Abb. 3 Abb. 4 Leitungsdurchführung für Netzanschlussleitung Ausblaseleitung und KM-BUS/PlusBus-Leitung der Regelung Anschluss Solar-Ausdehnungsgefäß Warmwasser mit Sicherheitstemperaturbegrenzer Innengewinde für Halterung Solar-Ausdehnungs- Heizwasservorlauf gefäß Tauchhülse Elektronikmodul SDIO/SM1A Zirkulation Sicherheitsgruppe mit Heizwasserrücklauf ■...
- Seite 9 Montagevorbereitung (Fortsetzung) Abb. 6 Abb. 5 Arbeitsschritt 3 Leitungen abziehen. Arbeitsschritt 4 Anschlüsse lösen. Nach der Aufstellung in umgekehrter Reihenfolge wie- der zusammenbauen.
- Seite 10 Speicher-Wassererwärmer aufstellen Achtung ■ Zur Bedienung der Vitosolic 100 (falls vorhanden) Die Wärmedämmung darf nicht mit offener ausreichend Abstand zur Wand vorsehen. Flamme in Berührung kommen. Hinweis Vorsicht bei Löt- und Schweißarbeiten. Um den Zugang zu den solarseitigen Anschlüssen zu erleichtern, kann die Vitosolic 100 nach rechts Achtung und links verschoben werden.
- Seite 11 Anodenanschluss prüfen Magnesium-Schutzanode Masseleitung Abb. 8 Deckel anbauen Typenschild Stopfen Abdeckkappe Falls kein Elektro-Heizeinsatz-EHE in den Speicher- Wassererwärmer eingebaut wird: Den Anschluss (siehe Seite 7) mit beiliegendem Stopfen Rp 1 ver- ½ schließen. Abb. 9...
- Seite 12 Solar-Ausdehnungsgefäß anbauen Halterung an den Speicher-Wassererwärmer oder an die Wand anbauen. Montage am Speicher-Wassererwärmer Das Solar-Ausdehnungsgefäß mit beiliegendem Well- rohr am Anschluss (siehe Seite 7) der Sicherheits- gruppe anschließen. Abb. 10 Maß X bei der weiteren Installation beachten.
- Seite 13 Solar-Ausdehnungsgefäß anbauen (Fortsetzung) Maß X < 400 mm Abb. 11...
- Seite 14 Solar-Ausdehnungsgefäß anbauen (Fortsetzung) Maß X > 400 mm Abb. 12...
- Seite 15 Solar-Ausdehnungsgefäß anbauen (Fortsetzung) Montage an der Wand Verbindung zur Sicherheitsgruppe bauseits herstellen. Abb. 13 Speichertemperatursensoren einbauen Achtung Um Geräteschäden zu vermeiden, dürfen elekt- rische Leitungen keine heißen Teile berühren. Für ausreichenden Wärmeschutz zwischen elektrische Leitungen und wärmeführenden Rohren sorgen.
- Seite 16 Speichertemperatursensoren einbauen (Fortsetzung) Abb. 14 Tauchhülse für Speichertemperaturregelung ■ Fühler nicht mit Isolierband umwickeln. ■ Speichertemperatursensor außen an der Andrückfe- der der Sensorbefestigung (nicht in der Kehle) so befestigen, dass er vorn mit der Feder abschließt. Sensorbefestigung mit Fühler bis zum Anschlag in ■...
- Seite 17 Solarregelung anschließen (Fortsetzung) Achtung Montage- und Serviceanleitung Vitosolic 100 Falls 230-V-Leitungen direkt neben Kleinspan- oder Elektronikmodul SDIO/SM1A nungsleitungen verlegt werden, können Daten bei der Übertragung verfälscht werden. Montageanleitung Sonnenkollektor Kleinspannungsleitungen < 42 V und Leitungen 230 V~ unter dem Deckel des Speicher-Was- ≥...
- Seite 18 Heizwasserseitig und solarseitig anschließen (Fortsetzung) Abb. 15 KW Kaltwasser Sonnenkollektor WW Warmwasser Wärmeerzeuger Kollektortemperatursensor (bei Ausführung mit Heizkreis Elektronikmodul SDIO/SM1A: Im Elektronikmodul Speichertemperatursensor (heizwasserseitig) SDIO/SM1A Stecker einstecken) & Befüllventil Speichertemperatursensor (solarseitig) (bei Aus- Temperatursensor Sicherheitstemperaturbegren- führung mit Elektronikmodul SDIO/SM1A: Im zer (STB) Elektronikmodul SDIO/SM1A Stecker einste-...
- Seite 19 Heizwasserseitig und solarseitig anschließen (Fortsetzung) Abb. 16 1. Regelung der Wärmezufuhr einbauen. 4. Vorlaufleitung mit Steigung verlegen und an höch- ster Stelle mit Entlüftungsventil versehen. 2. Anschlüsse auf Dichtheit prüfen, falls erforderlich nachziehen. 5. Nur bei Heizwasser-Vorlauftemperaturen über Anzugsdrehmoment: 45 bis 50 Nm 110 °C: Falls in der Anlage noch nicht vorhanden, einen 3.
- Seite 20 Trinkwasserseitig anschließen (Fortsetzung) Abb. 17 Membran-Druckausdehnungsgefäß Manometeranschluss Entleerung Rückflussverhinderer Zirkulationsleitung Entleerung Warmwasser Kaltwasser Rückschlagklappe, federbelastet Trinkwasserfilter Trinkwasserzirkulationspumpe Druckminderer Beobachtbare Mündung der Ausblaseleitung Rücklaufverhinderer/Rohrtrenner Sicherheitsventil Temperatursensor Sicherheitstemperaturbegren- Absperrventil zer (STB) Durchflussregulierventil Sicherheitsventil Die Anlage muss zum Schutz vor Überdruck mit einem Die Ausblaseleitung des Sicherheitsventils darf nicht bauteilgeprüften Membran-Sicherheitsventil ausgerüs- verschlossen werden.
- Seite 21 Sicherheitstemperaturbegrenzer (STB) anbauen Achtung Beschädigungen der Fühlerleitung (Kapillare) führen zu Funktionsstörungen. Anschlussleitung und Kapillare nicht im Bereich heißer Bauteile verlegen. Kapillare nicht knicken. Abb. 18 1. Tauchhülse in Rohr eindichten. 3. Halteblech an ausgewählten Montageort anschrau- ben. 2. Temperaturfühler bis zum Anschlag in die Tauch- hülse führen.
- Seite 22 Sicherheitstemperaturbegrenzer (STB) anbauen (Fortsetzung) Abb. 19 Sicherheitstemperaturbegrenzer Stecker der Solarkreispumpe Stecker des Sicherheitstemperaturbegren- Solarkreispumpe zers (zur Regelung) Auslösetemperatur einstellen Serviceanleitung Sicherheitstemperaturbegrenzer (STB) entriegeln Serviceanleitung Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- CH: Den Potenzialausgleich nach den technischen bedingungen (TAB) des örtlichen Energieversorgungs- Vorschriften des örtlichen EWs und den SEV Bestim- unternehmens und den VDE-Bestimmungen ausfüh- mungen ausführen.
- Seite 23 Technische Daten Maße und Gewichte CVBA CVBA Speicherinhalt DIN-Register-Nr. 9W271/12-13MC Abmessungen Länge ( mit Wärmedämmung) Gesamtbreite mit Solar-Divicon (mit Wärmedämmung) Höhe (mit Wärmedämmung) 1485 1704 Kippmaß (mit Wärmedämmung) 1590 1788 Gewicht (mit Wärmedämmung und Solar-Divicon) Betriebsgesamtgewicht Heizwasserinhalt Obere Heizwendel ■ Untere Heizwendel ■...
- Seite 24 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
