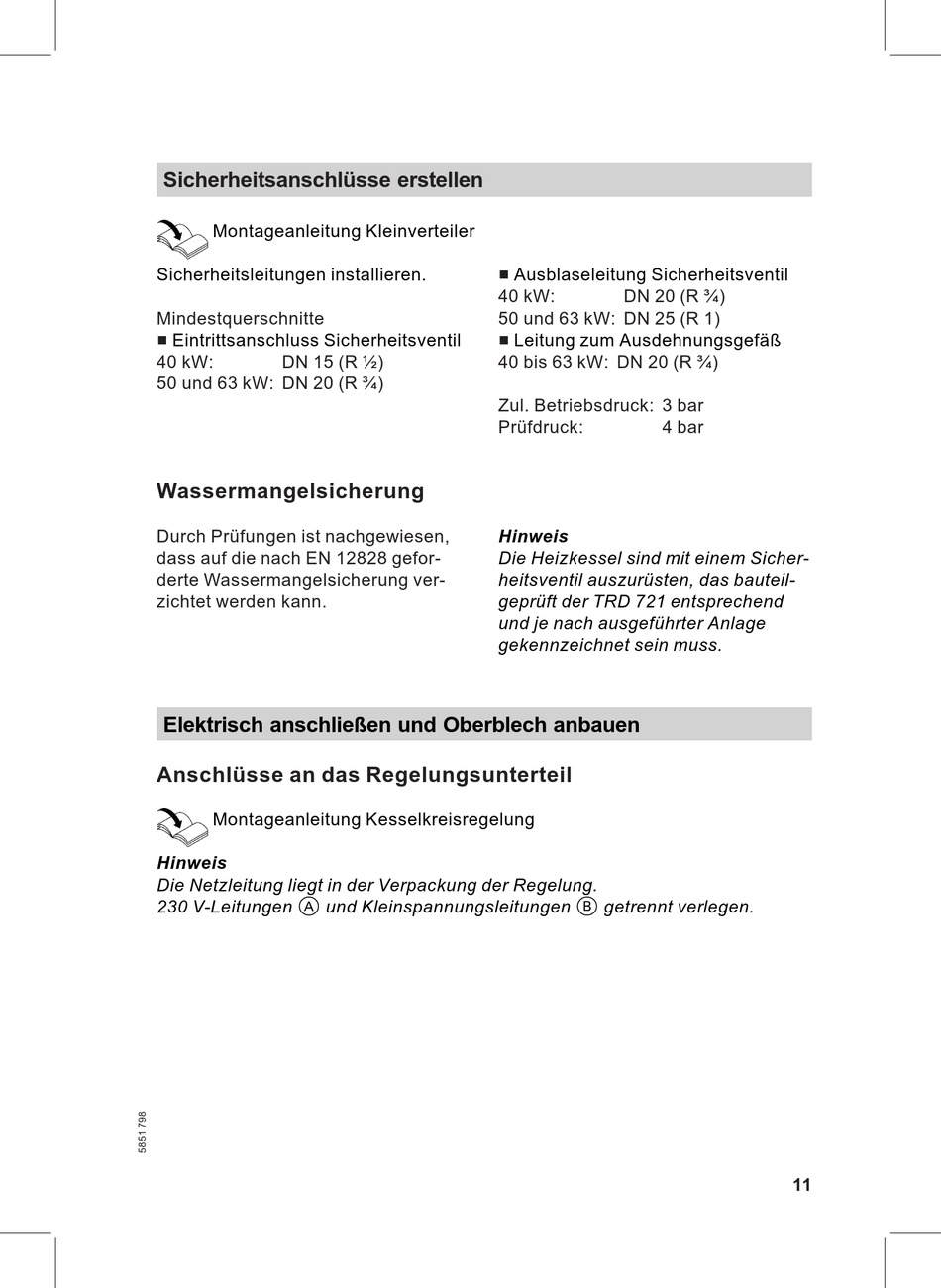

Sicherheitsanschlüsse erstellen
Montageanleitung Kleinverteiler
Sicherheitsleitungen installieren.
Mindestquerschnitte
Eintrittsanschluss Sicherheitsventil
40 kW:
DN 15 (R ½)
50 und 63 kW: DN 20 (R ¾)
Wassermangelsicherung
Durch Prüfungen ist nachgewiesen,
dass auf die nach EN 12828 gefor-
derte Wassermangelsicherung ver-
zichtet werden kann.
Elektrisch anschließen und Oberblech anbauen
Anschlüsse an das Regelungsunterteil
Montageanleitung Kesselkreisregelung
Die Netzleitung liegt in der Verpackung der Regelung.
230 V-Leitungen A und Kleinspannungsleitungen B getrennt verlegen.
Ausblaseleitung Sicherheitsventil
40 kW:
DN 20 (R ¾)
50 und 63 kW: DN 25 (R 1)
Leitung zum Ausdehnungsgefäß
40 bis 63 kW: DN 20 (R ¾)
Zul. Betriebsdruck: 3 bar
Prüfdruck:
4 bar
Die Heizkessel sind mit einem Sicher-
heitsventil auszurüsten, das bauteil-
geprüft der TRD 721 entsprechend
und je nach ausgeführter Anlage
gekennzeichnet sein muss.
11
