Betrieb
30
2. 3 verschiedene Kalibrierpunkte im Medium setzen und die entsprechenden Sollwerte
vorgeben.
Außerhalb des kalibrierten Arbeitsbereichs wird linear extrapoliert (graue Linie).
Die Kalibrierkurve muss monoton steigend sein.
Kalibrierbeispiel zur Filterüberwachung
Anwendungsbeispiel:
Bei Überschreitung einer Schwelle wird der Messwert unabhängig von der tatsächlichen
Trübung auf ein Maximum gesetzt.
FNU
1000
800
600
A
400
200
100 200

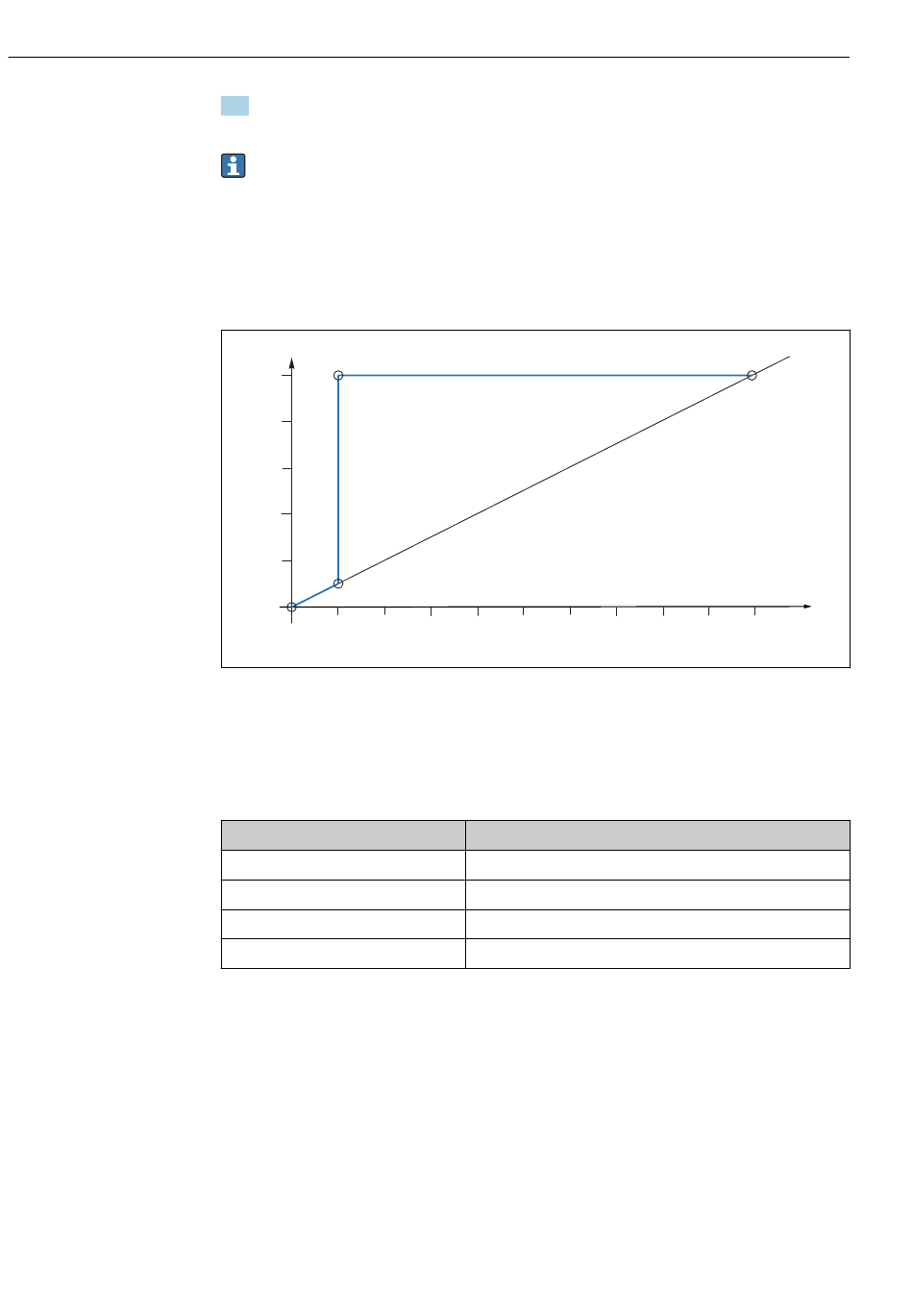

 32 Beispiel für Filterüberwachung
A Anwendungskalibrierung
B Werkskalibrierung
Die folgende Tabelle zeigt die Werte im Beispiel (→  32):
Messwert
0
100
101
1000
Stabilitätskriterium
Während der Kalibrierung werden die vom Sensor gelieferten Messwerte auf Konstanz
überprüft. Im Stabilitätskriterium werden die maximalen Abweichungen definiert, die
während einer Kalibrierung in den Messwerten auftreten dürfen, um noch akzeptiert zu
werden.
Die Angaben umfassen:
• Die maximal erlaubte Abweichung der Temperaturmessung
• Die maximal erlaubte Abweichung des Messwertes in %
• Die minimale Zeitspanne, in der diese Werte eingehalten werden müssen
Sobald die Stabilitätskriterien für Signalwerte und Temperatur erreicht sind, wird die
Kalibrierung fortgesetzt. Werden diese Kriterien nicht im maximalen Zeitfenster von 5
Minuten erfüllt, erfolgt keine Kalibrierung - es erfolgt eine Warnung.
300 400 500 600
B
Turbimax CUS52D
700 800 900 1000
Soll-Probenwert
0
100
1000
1001
Endress+Hauser
FNU
A0042887
