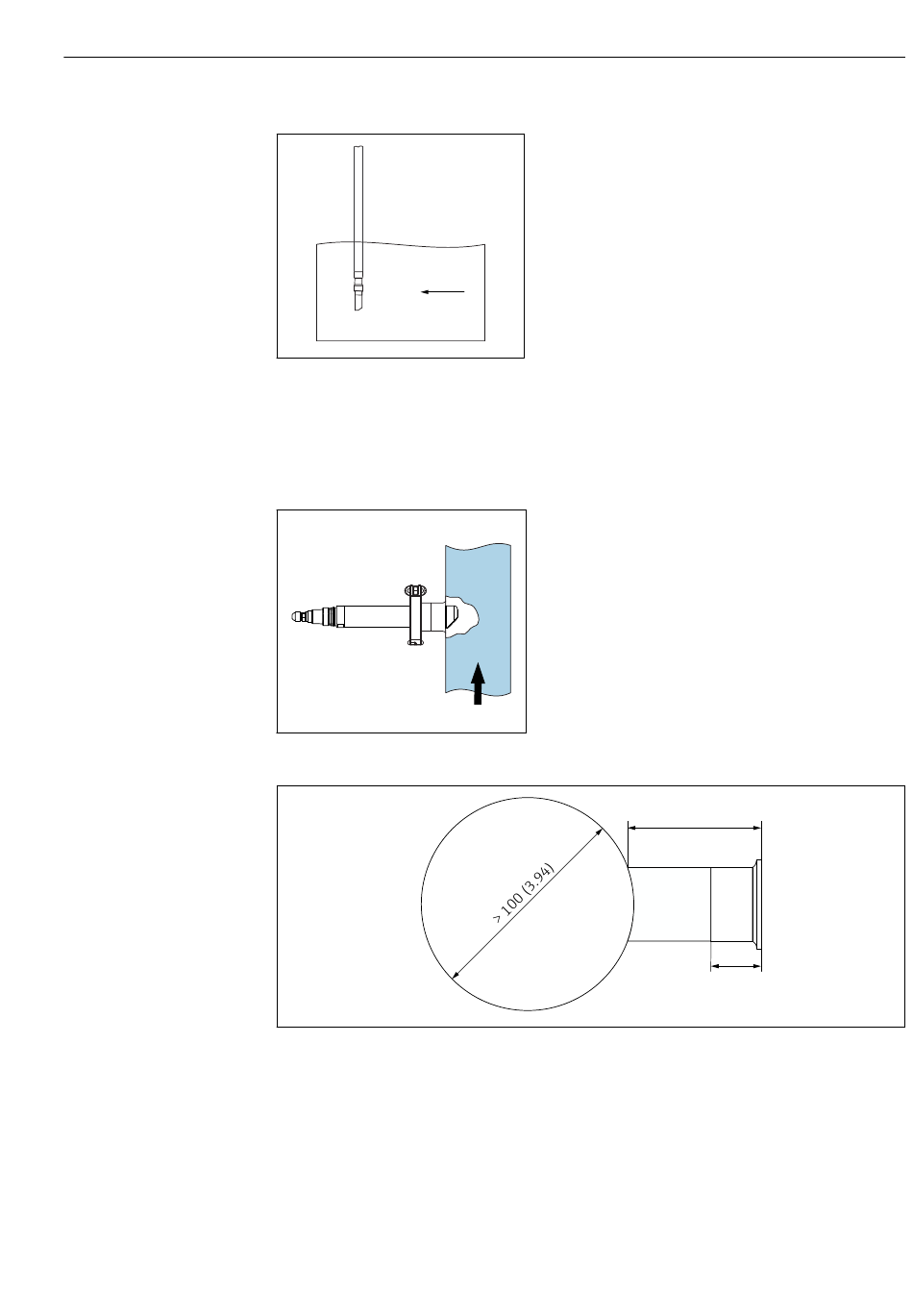

Einbau mit Eintaucharmatur Flexdip CYA112 und Halterung Flexdip CYH112
 14 Einbau mit Eintaucharmatur
‣
Bei Benutzung des Sensors in offenen Becken den Sensor so einbauen, dass sich daran
keine Luftblasen ansammeln können.
Einbau mit Clampanschluss 2"
 15 Einbau mit Clampanschluss 2"
 16 Rohranschluss mit Einschweißadapter. Maßeinheit: mm (in)
Der Einbauwinkel beträgt 0°.
Der Pfeil zeigt die Strömungsrichtung an.
A0022033
Der Einbauwinkel beträgt 90°.
Der Pfeil zeigt die Strömungsrichtung an.
Die optischen Fenster des Sensors müssen gegen
die Strömungsrichtung ausgerichtet sein.
Für den Einbau ist ein Einschweißadapter als
Zubehör erhältlich →  40.
A0022032
60 ... 64
(2.36 ... 2.52)
Montage
36
(1.42)
A0030819
