Montage
20
Druckluftreinigung
1
2
3

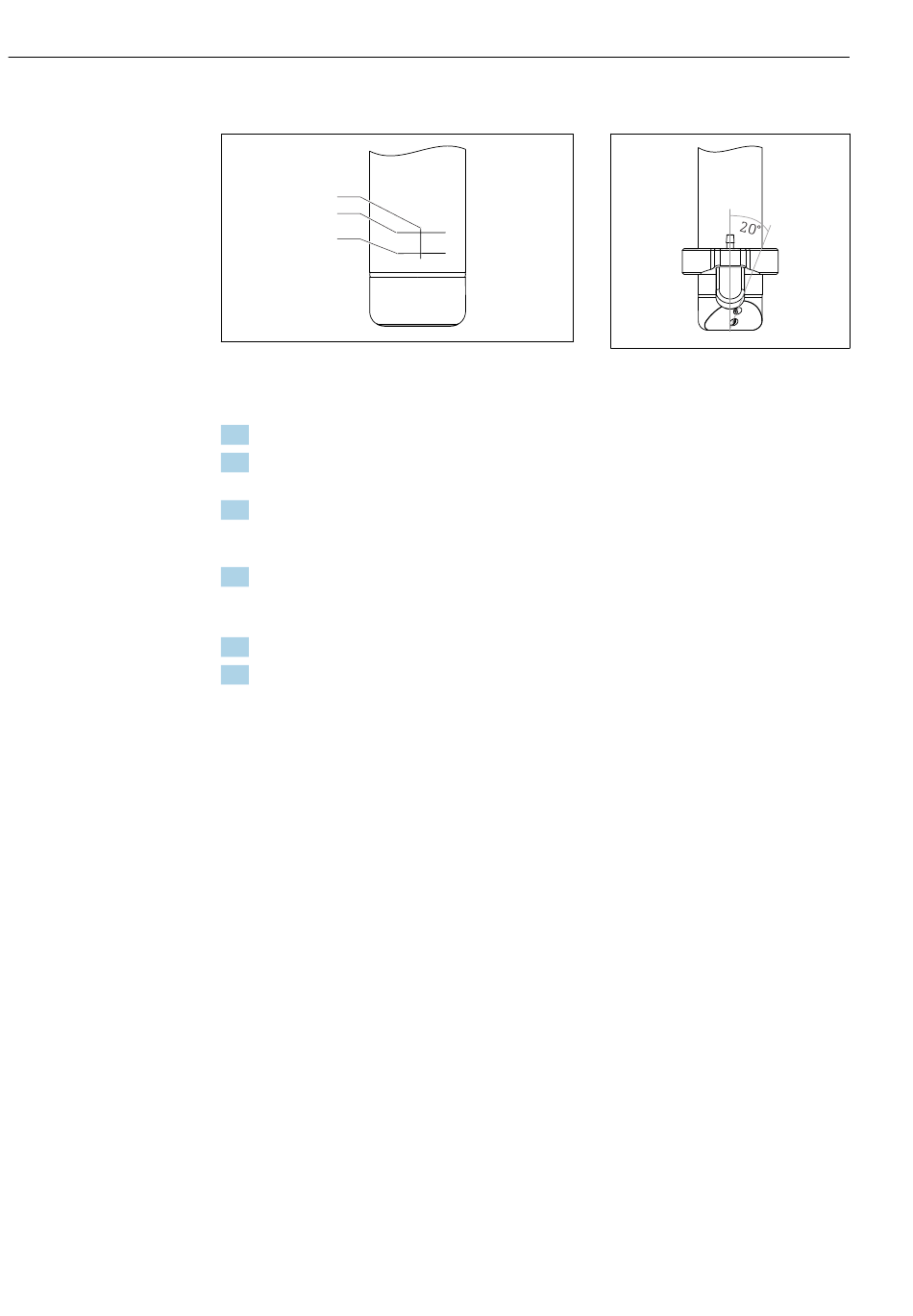

 22 Montagemarkierungen 1 ... 3
Die Druckluftreinigung wie folgt montieren:
1. Die Druckluftreinigung auf den Sensor stecken (→  23).
2. Den Befestigungsring der Druckluftreinigung zwischen die Montagemarkierungen 2
und 3 positionieren (→  22).
3. Die Befestigungsschraube der Druckluftreinigung mit einem 4 mm (0,16 in) Innen-
sechskantschlüssel leicht festziehen, so dass sich die Druckluftreinigung noch drehen
lässt.
4. Die Druckluftreinigung drehen, so dass der Schlitz am schwarzen Ring auf der Mon-
tagemarkierung 1 (→  22) steht.
 Damit bläst die Düse um 20° versetzt auf die optischen Fenster.
5. Die Befestigungsschraube festziehen.
6. Den Druckluftschlauch auf den Schlauchanschluss stecken.
5.3

Montagekontrolle

Den Sensor nur dann in Betrieb nehmen, wenn folgende Fragen mit "ja" beantwortet wer-
den können:
• Sind Sensor und Kabel unbeschädigt?
• Ist die richtige Einbaulage eingehalten?
• Ist der Sensor in den Prozessanschluss eingebaut und hängt nicht frei am Kabel?
A0030785
 23 Montageposition
Turbimax CUS52D
A0030786
