Endress+Hauser Turbimax CUS52D Betriebsanleitung Seite 19

Turbimax CUS52D
Endress+Hauser
Einbau mit Durchflussarmatur CUA252 und Luftblasenfalle
6
5
4
3
2
1

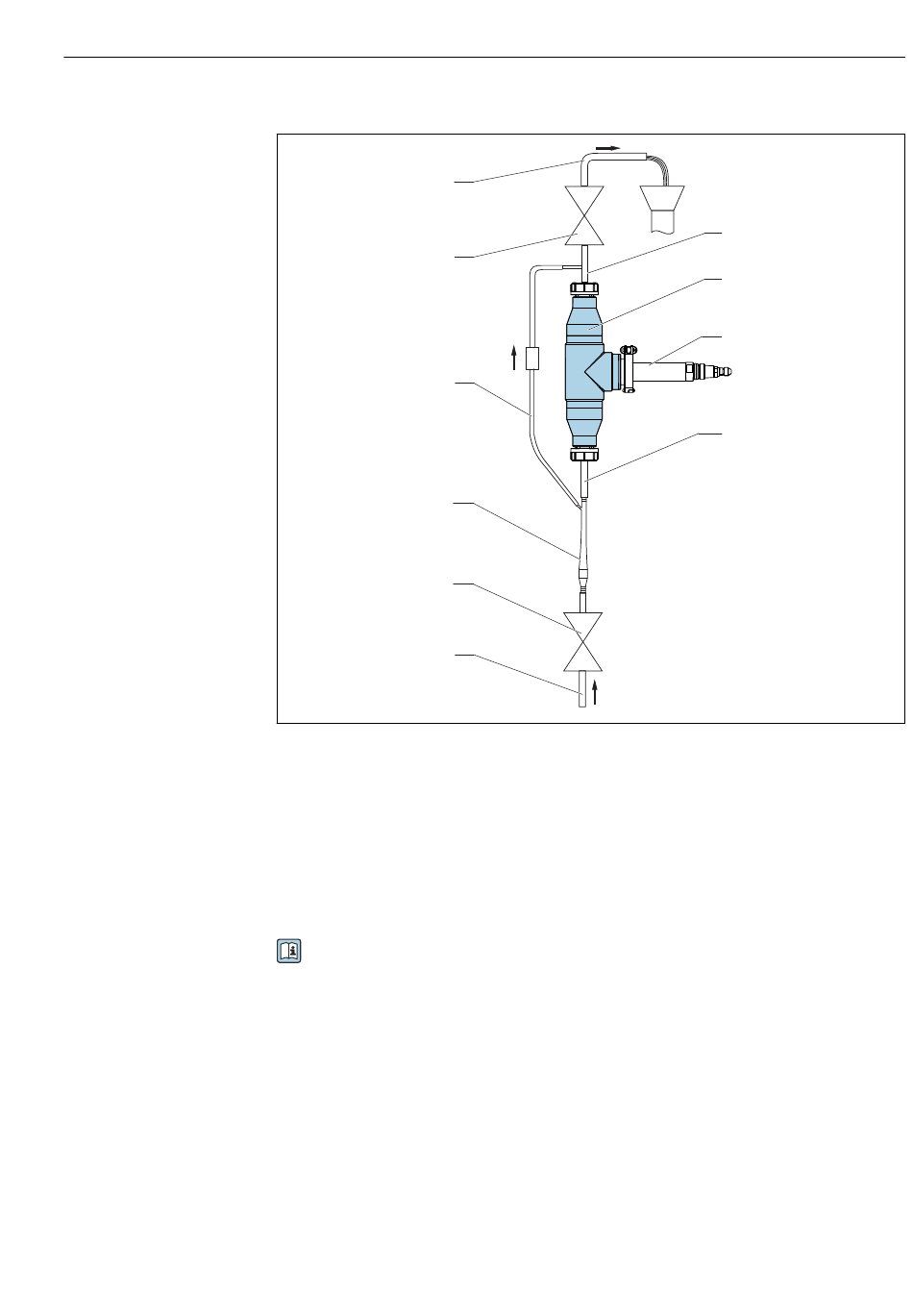

 21 Anschlussbeispiel mit Luftblasenfalle und Durchflussarmatur CUA252
1 Zulauf von unten
2 Absperrventil
3 Luftblasenfalle
4 Entlüftung der Luftblasenfalle (im Lieferumfang enthalten)
5 Absperrventil (Drossel zur Druckerhöhung)
6 Ablauf
7 Übergang auf D 12 mit Anschluss für Entlüftungsleitung (im Lieferumfang enthalten)
8 Durchflussarmatur CUA252
9 Trübungssensor CUS52D
10 Übergang auf D 12
Detaillierte Informationen zur Montage der Armatur und der Luftblasenfalle:
BA01281C
Montage
7
8
9
10
A0035917
19
