Montage
14
Rohre aus nichtrostendem Stahl mit Durchmesser > DN 300 weisen nahezu keinen Wand-
einfluss auf.
Schwarze Kunststoffrohre mit einem Durchmesser > DN 60 weisen nahezu keinen Wand-
einfluss auf (< 0,05 FNU). Daher wird die Benutzung schwarzer Kunststoffrohre empfoh-
len.
6
9

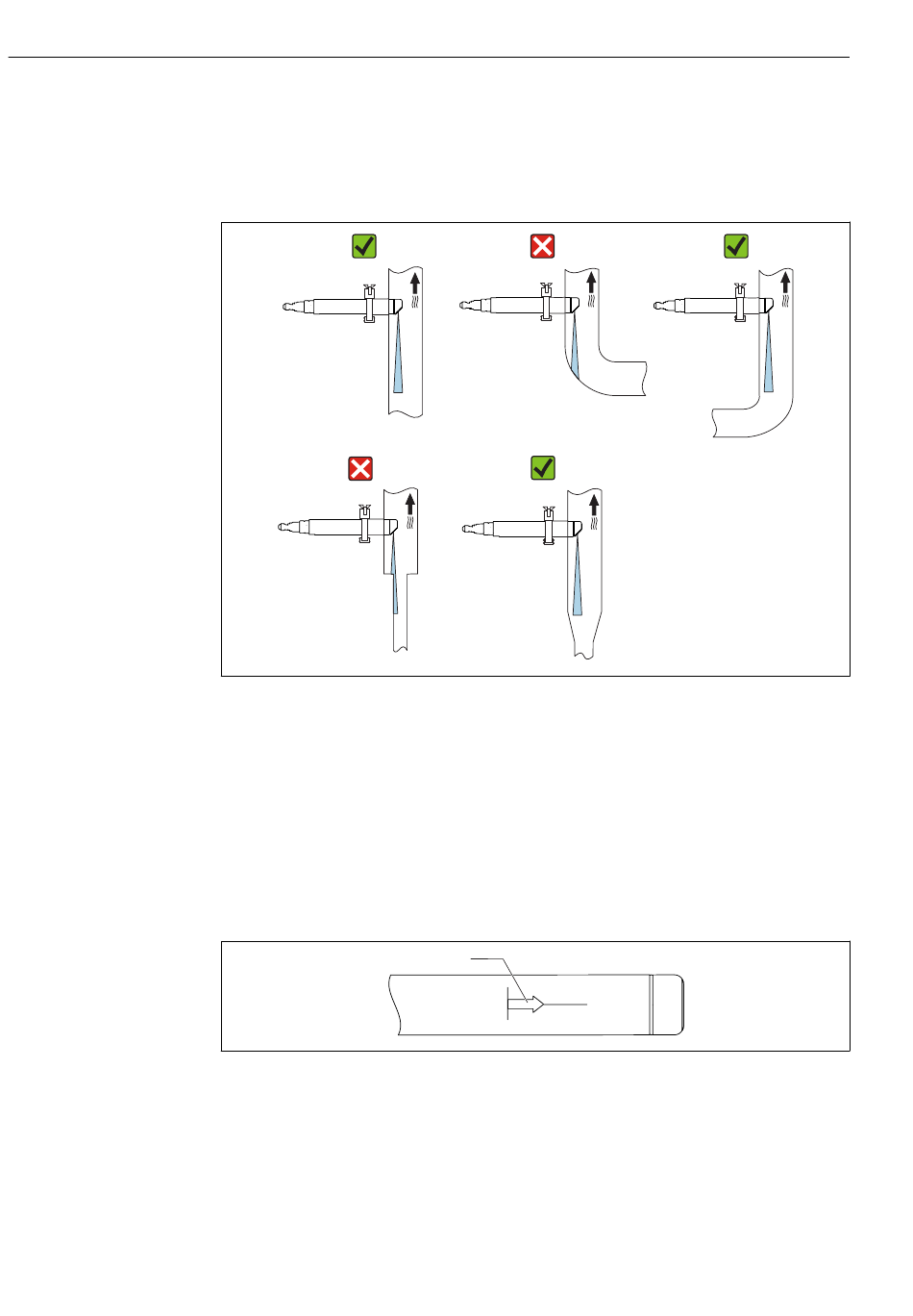

 9 Einbaulagen bei Rohren und Armaturen
• Den Sensor so installieren, dass der Lichtstrahl nicht reflektiert wird →  9,  14
(Position 6).
• Abrupte Querschnittsveränderungen (Position 9) vermeiden.
Querschnittsveränderungen sollen möglichst weit vom Sensor entfernt und flach sein
(Position 10).
• Den Sensor nicht direkt hinter einem Bogen (Position 7) installieren, sondern möglichst
weit entfernt davon (Position 8).
Einbaumarkierung
 10 Einbaumarkierung zur Sensorausrichtung
1 Einbaumarkierung
Die Einbaumarkierung auf den Sensor ist gegenüber der Optik ausgerichtet.
‣
Den Sensor gegen die Strömungsrichtung ausrichten.
7
10
1
Turbimax CUS52D
8
A0030704
A0030820
