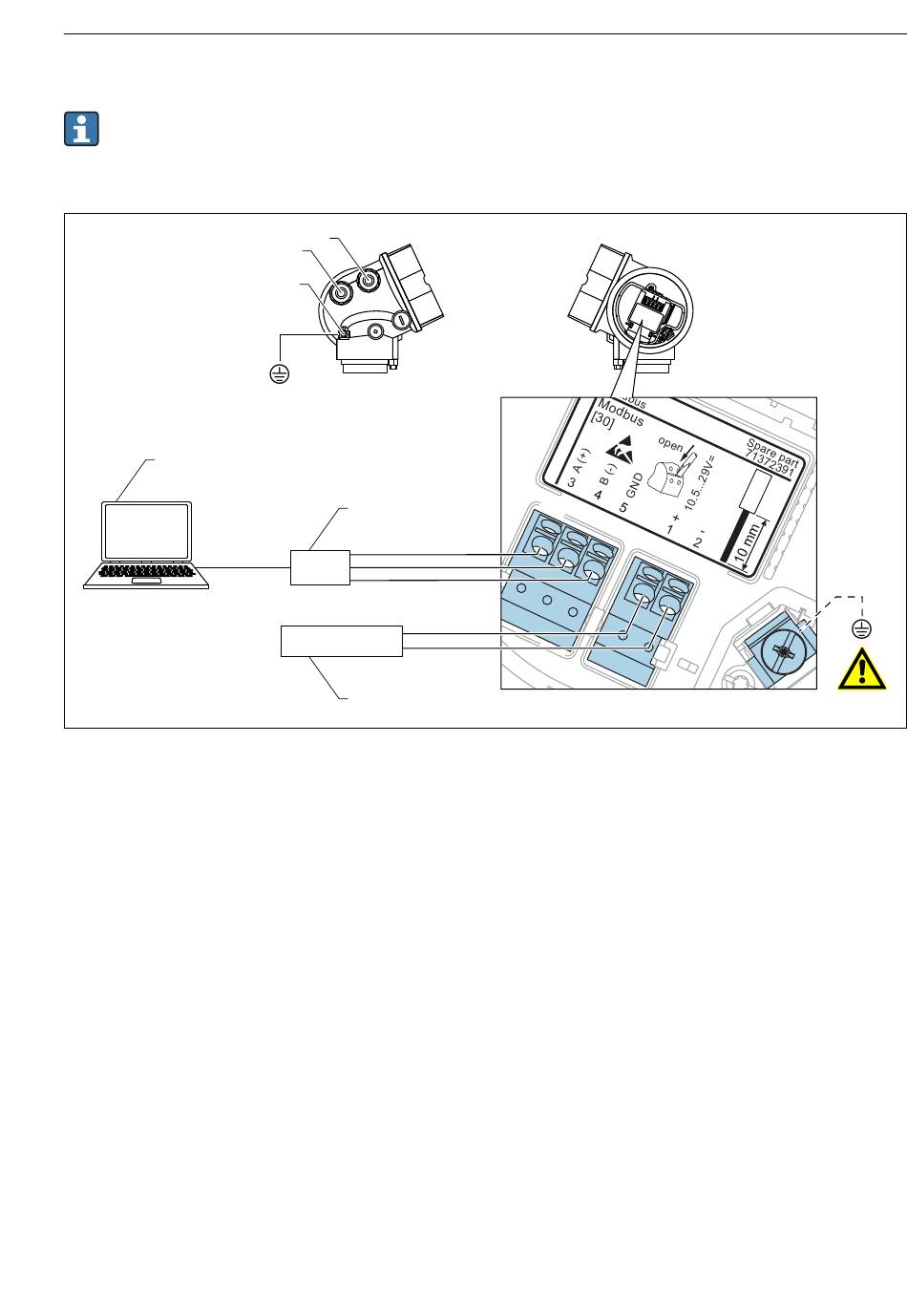

Anschluss an FieldCare/DeviceCare über RS485
Für die Parametrierung über FieldCare order DeviceCare empfiehlt es sich, das Gerät vom
Bus zu trennen und über eine USB-zu-RS485-Schnittstelle mit dem Computer zu verbin-
den.
1
USB
1 Computer mit FieldCare/DeviceCare
2 USB-RS485-Schnittstelle
3 Versorgungsspannung
4 Kabeleinführung für RS485
5 Kabeleinführung für die Versorgungsspannung
6 Anschluss für Schutzerde
Endress+Hauser
4
5
6
2
RS485
10.5 - 29V
DC
3
Elektrischer Anschluss
