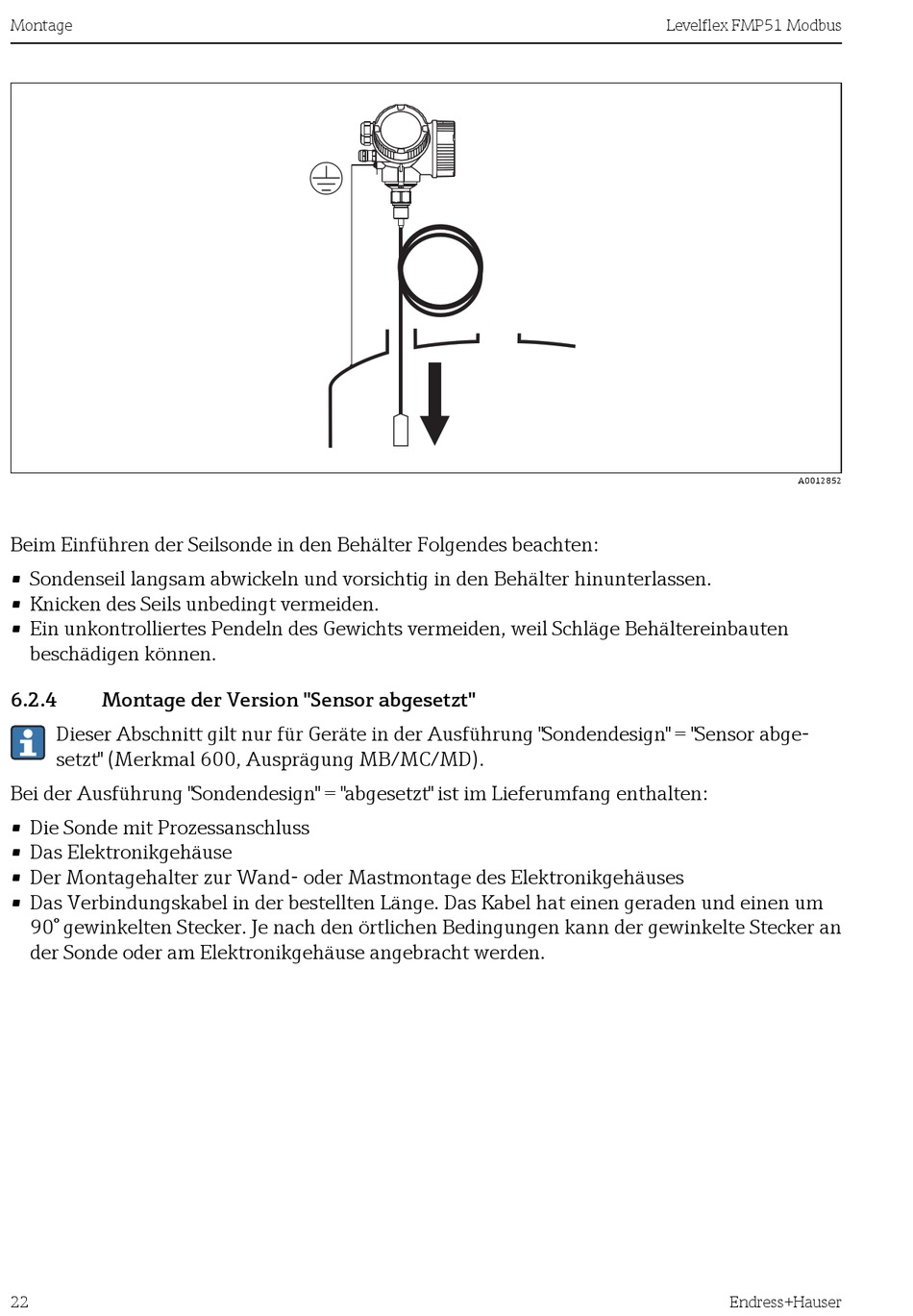

Endress+Hauser Levelflex FMP51 Modbus Kurzanleitung Seite 22

Montage
Beim Einführen der Seilsonde in den Behälter Folgendes beachten:
• Sondenseil langsam abwickeln und vorsichtig in den Behälter hinunterlassen.
• Knicken des Seils unbedingt vermeiden.
• Ein unkontrolliertes Pendeln des Gewichts vermeiden, weil Schläge Behältereinbauten
beschädigen können.
6.2.4 Montage der Version "Sensor abgesetzt"
Dieser Abschnitt gilt nur für Geräte in der Ausführung "Sondendesign" = "Sensor abge-
setzt" (Merkmal 600, Ausprägung MB/MC/MD).
Bei der Ausführung "Sondendesign" = "abgesetzt" ist im Lieferumfang enthalten:
• Die Sonde mit Prozessanschluss
• Das Elektronikgehäuse
• Der Montagehalter zur Wand- oder Mastmontage des Elektronikgehäuses
• Das Verbindungskabel in der bestellten Länge. Das Kabel hat einen geraden und einen um
90° gewinkelten Stecker. Je nach den örtlichen Bedingungen kann der gewinkelte Stecker an
der Sonde oder am Elektronikgehäuse angebracht werden.
22
*
Levelflex FMP51 Modbus
A0012852
Endress+Hauser
