italiano
1

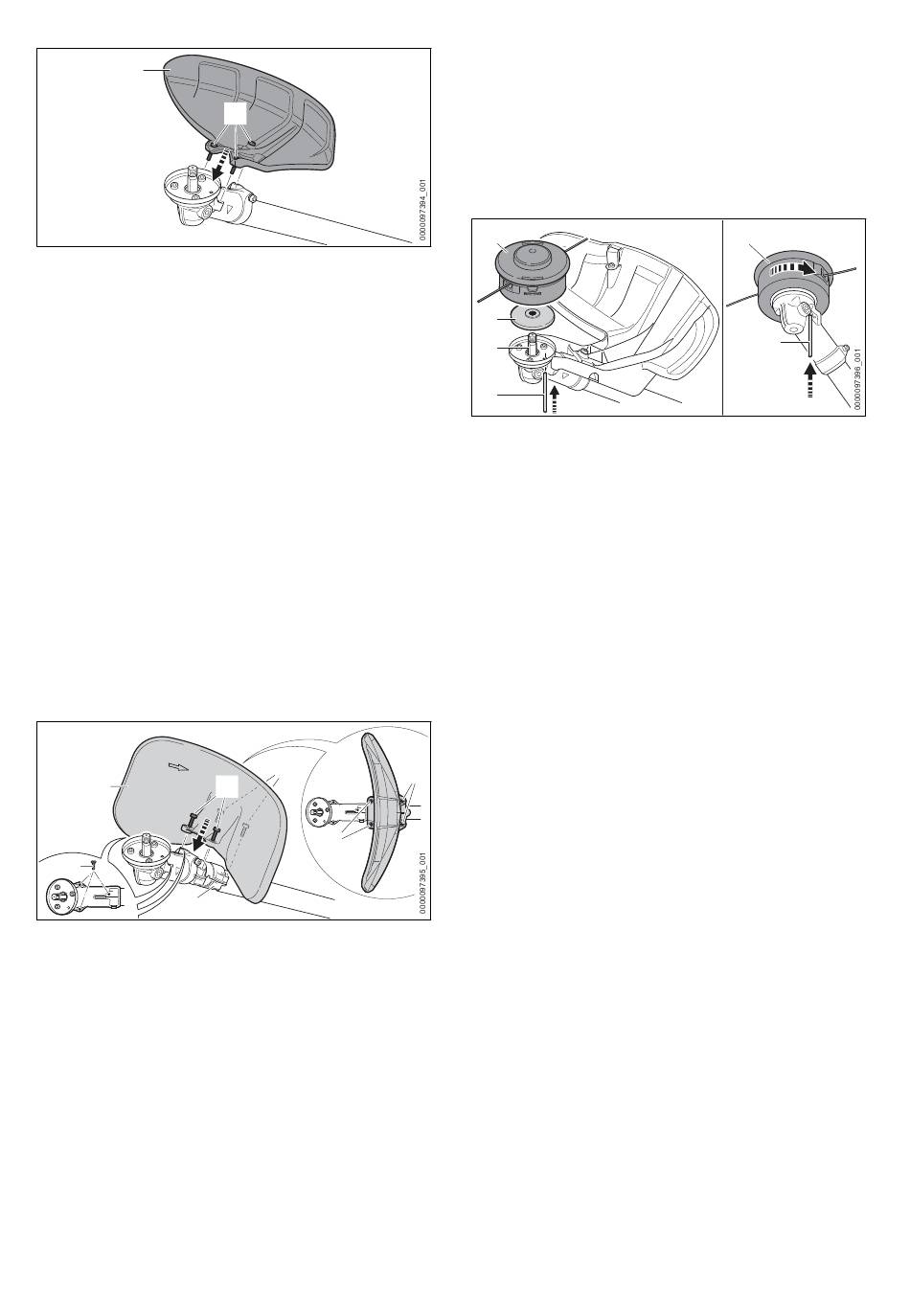

► Applicare il riparo (1) sulla scatola del ridut‐
tore.
► Avvitare le viti (2) e serrare con una coppia di
10 Nm.
6.2.2 Smontare il riparo per le teste falcianti,
gli utensili di taglio in metallo e l'arre‐
sto
► Spegnere il motore.
► Svitare le viti.
► Rimuovere il riparo.
6.2.3 Montare il riparo per i coltelli trituratori
Per montare il riparo serve un supporto aggiun‐
tivo da fissare allo stelo. Il supporto va fissato
allo stelo con viti speciali e con un utensile spe‐
ciale.
► Spegnere il motore.
► Se il supporto per il riparo non è ancora fissato
allo stelo, far montare il supporto da un riven‐
ditore STIHL.
1
4
2
► Applicare il riparo (1) sul supporto (2) in modo
che il lato concavo sia rivolto verso la scatola
del riduttore.
► Avvitare le viti (3) e serrare con una coppia di
10 Nm.
► Inserire i tappi (4) nei fori filettati della scatola
del riduttore.
I fori filettati sono protetti contro lo sporco.
6.2.4 Smontare il riparo per il coltello tritura‐
tore
► Spegnere il motore.
► Svitare le viti.
► Rimuovere il riparo.
► Estrarre i tappi dai fori filettati della scatola del
riduttore e inserirli nei fori filettati del supporto.
62
2
3
3
3
I fori filettati del supporto sono protetti contro
lo sporco.
6.3 Montare e smontare la testa
falciante
6.3.1 Montare la testa falciante
► Spegnere il motore.
1
2
3
4
► Posizionare il disco di pressione (2) sull'albero
(3) in modo che il diametro minore sia rivolto
verso l'alto.
► Applicare la testa falciante (1) sull'albero (3) e
ruotarla manualmente in senso antiorario.
► Premere la spina a innesto (4) fino al riscontro
nel foro e tenerlo premuto.
► Girare la testa falciante (1) in senso antiorario
fintanto che la spina (4) non scatta in posi‐
zione.
L'albero (3) è bloccato.
► Serrare a mano la testa falciante (1).
► Estrarre la spina (4).
6.3.2 Smontare la testa falciante
► Arrestare il motore.
3
► Premere la spina ad innesto nel foro fino al
riscontro e tenerla in posizione.
► Girare la testa falciante fino all'innesto a
scatto.
Ora l'albero è bloccato.
► Svitare la testa falciante in senso orario.
► Togliere il piattello di pressione.
► Estrarre la spina.
6.4 Montare e smontare l'attrezzo
di taglio metallico
6.4.1 Montare la lama tagliaerba, il coltello
da boscaglia o la lama per sega circo‐
lare
► Spegnere il motore.
6 Assemblare il decespugliatore
1
4
